Bude toto schema fungovat?

Od: vlk95® 08.07.10 11:04 odpovědí: 4 změna: 10.07.10 10:59

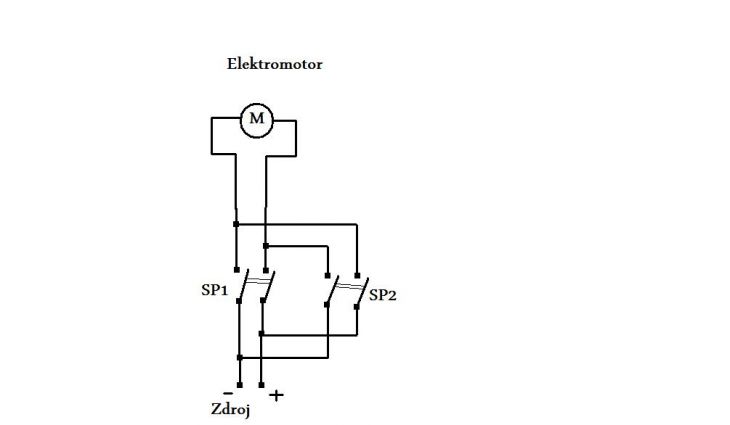

Dobrý den , opět jeden z mých obvodů.

Měl by fungovat takto: Když se zapne SP1 začne se motor otáčet na jednu stranu. Když se SP1 vypne a zapne se SP2 motor se začne točit na stranu druhou.

Když zapojím krokový motor bude to s ním fungovat?

Co se stane když zapnu SP1 a SP2? Vyzkratuju zdroj?

Máte jiný nápad na tento obvod?

Odpovědět na otázku

4 odpovědi na otázku

Řazeno dle hodnocení

dexx®

08.07.10 13:17

Fungovat to bude,když zapneš oba tak je to samozřejmě zkrat.Dalo by se to vyřešit blokací-např relé.Krokový motor nepůjde,potřebuje impulsy.

[přidat komentář]

miramira®

08.07.10 13:55

chtělo by to dva přepínače, kde každý bude mít svoji (jinou) funkci. Uvedené v obrázku ihned nějakej neznalec problému vyzkratuje.

- první by volil směr otáčení a druhý by vypínal a zapínal obvod.

miramira®

08.07.10 14:21

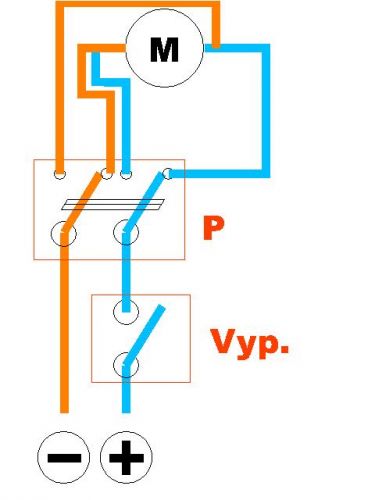

co takhle třeba?

[přidat komentář]

jura2®

10.07.10 10:59

Krokový motor při zapojení ke zdroji stejnosměrného proudu poskočí jen k nejbližšímů pólovému nástavci a stane se z něj elektrická brzda. Krokový motor má nejméně dvě vinutí, které potřebují pulzy s definovanou střídou a posunem fáze ( pokud se mění směr proudu u pulzů - vyšší výkon)

[přidat komentář]
