Součástka v reprovýhybce

Od: jf 05.02.24 18:51 odpovědí: 15 změna: 06.02.24 21:27

Dobrý den.

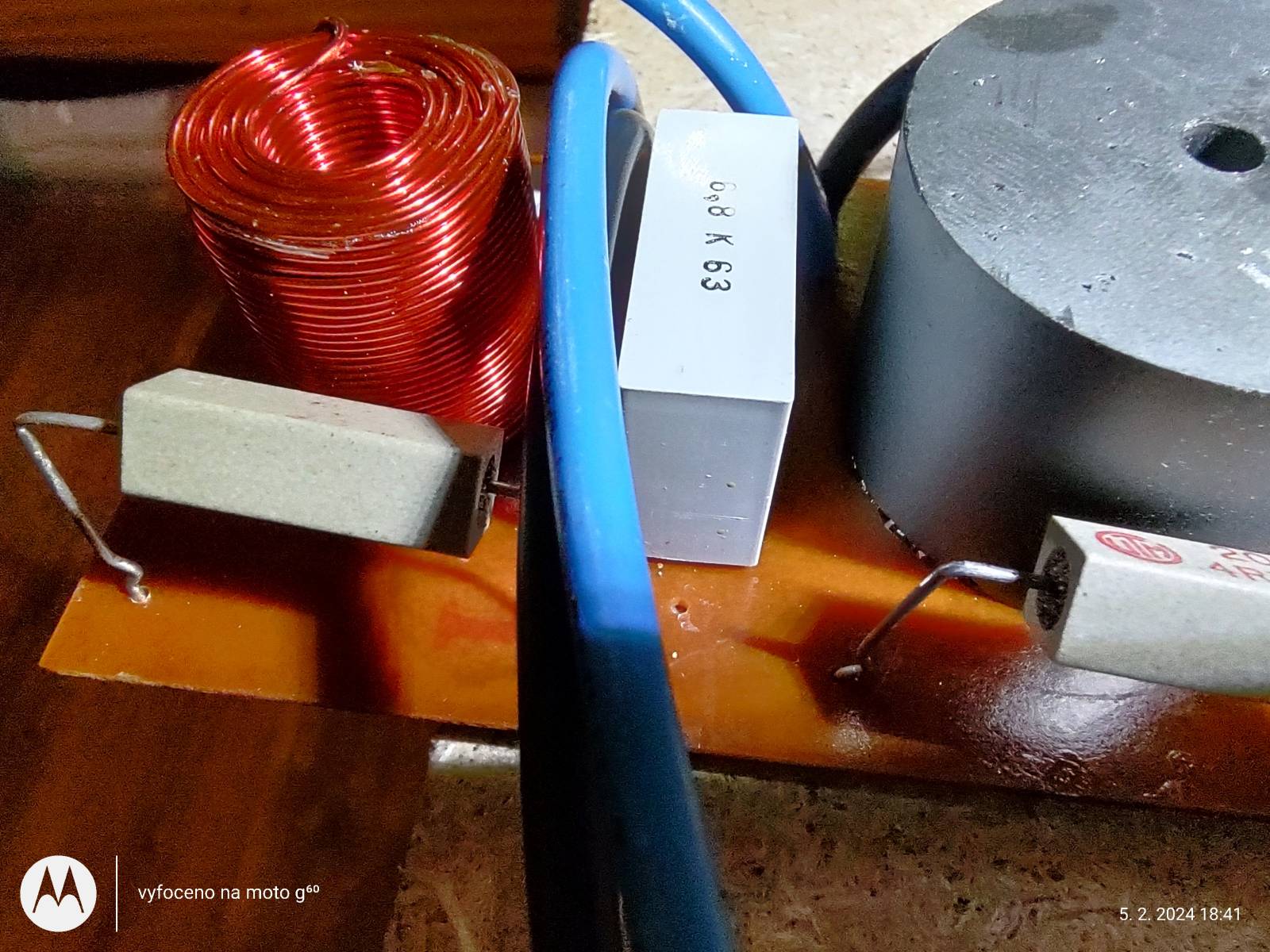

Prosím o radu co je to za součástku ta šedá krabička,je na basové větvi a skrz ní neprochází signál do basového měniče.

Pokud ji přemostím, měnič začně normálně hrát.Lze ji nahradit?

Děkuji

Odpovědět na otázku Skočit na nejnovější odpověď

15 odpovědí na otázku

Řazeno dle hodnocení

vibe2®

05.02.24 19:29

Podle obrazce plošných spojů si nakreslete schéma.

Pak bude situce jasnější.

[přidat komentář]

sasaa

05.02.24 18:59

Dle mne je to kondík 6800pF na 63V. Zkusit přemostit náhradním o stejné kapacitě. (zřejmě filtruje zbytky vyšších tónů), aby se nedostaly do hlubokotónového repráku.

[přidat komentář]

riva

05.02.24 19:03

Na indukčnost to nevypadá, takový rezistor neznám, tak zbývá kapacita - kondenzátor. Nic dalšího ve vyhýbkách nebývá. Ale proč basák nehraje? S kondenzátorem by to nemělo souviset a závadu bych hledal jinde.

[přidat komentář]

peter®

05.02.24 19:37

Zvitkovy kondenzator.

sasaa

06.02.24 08:58

A co jsem psal já výše? Proč znovu odpovídáš to samé?

[přidat komentář]

05.02.24 20:55

pokud ale propojím oba vývody drátkem napřímo tak reproduktor začne hrát

[přidat komentář]

jiofa

05.02.24 21:57

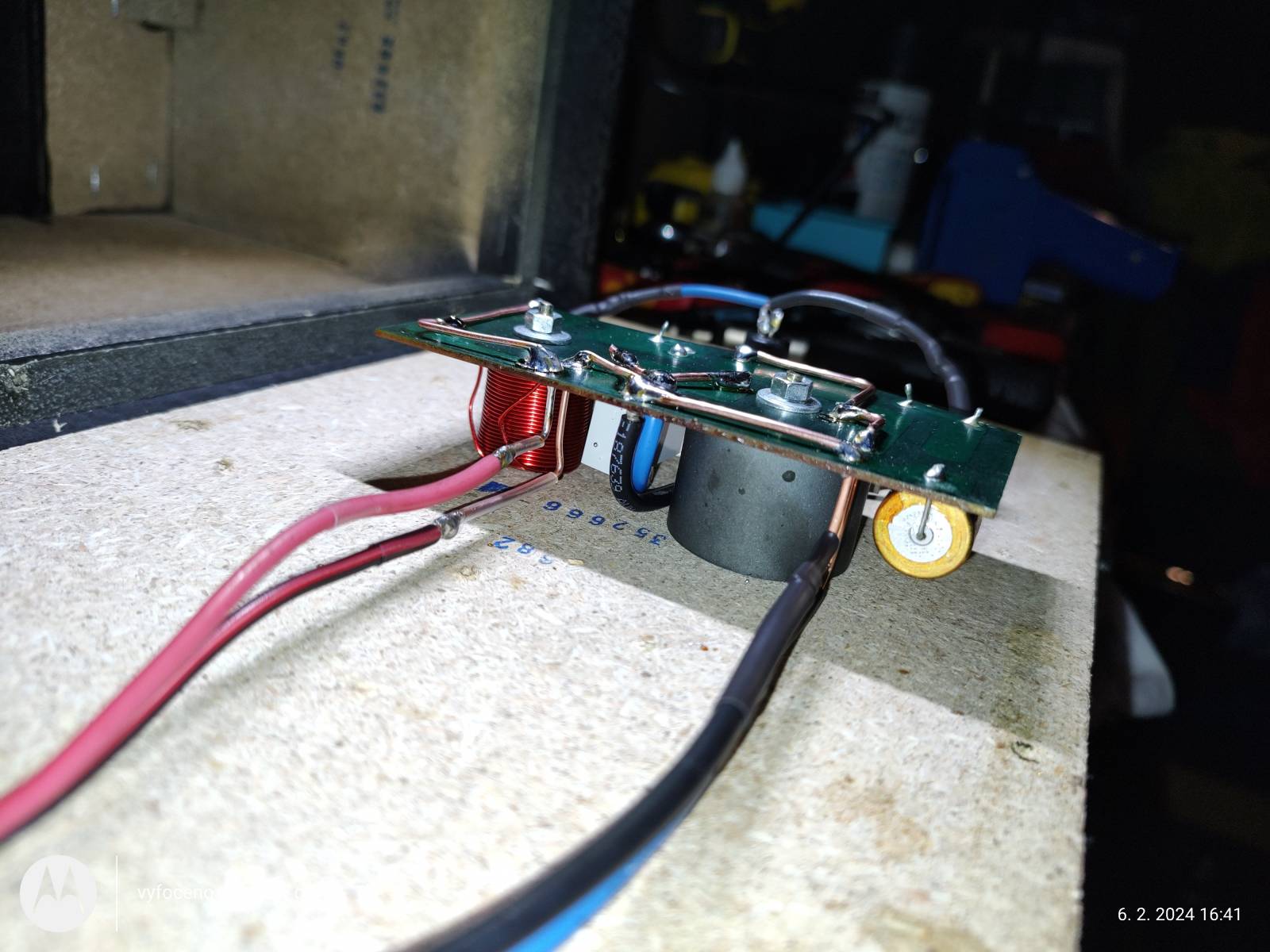

Chce to vyfotit celé i ze spodní strany tíš. spojů. Kondenzátor u basáku to určitě není. To by vaším zkratováním (propojením) rovněž nehrálo ( a vám to právě propojením hraje) protože se kondík zapojuje za indukční cívku mezi + a -. Za mně to bude keramic. odpor 6,8 . Jinak hledat závadu jinde. Nemělo by tam být nic k nevyřešení.

[přidat komentář]

satam®

05.02.24 22:10

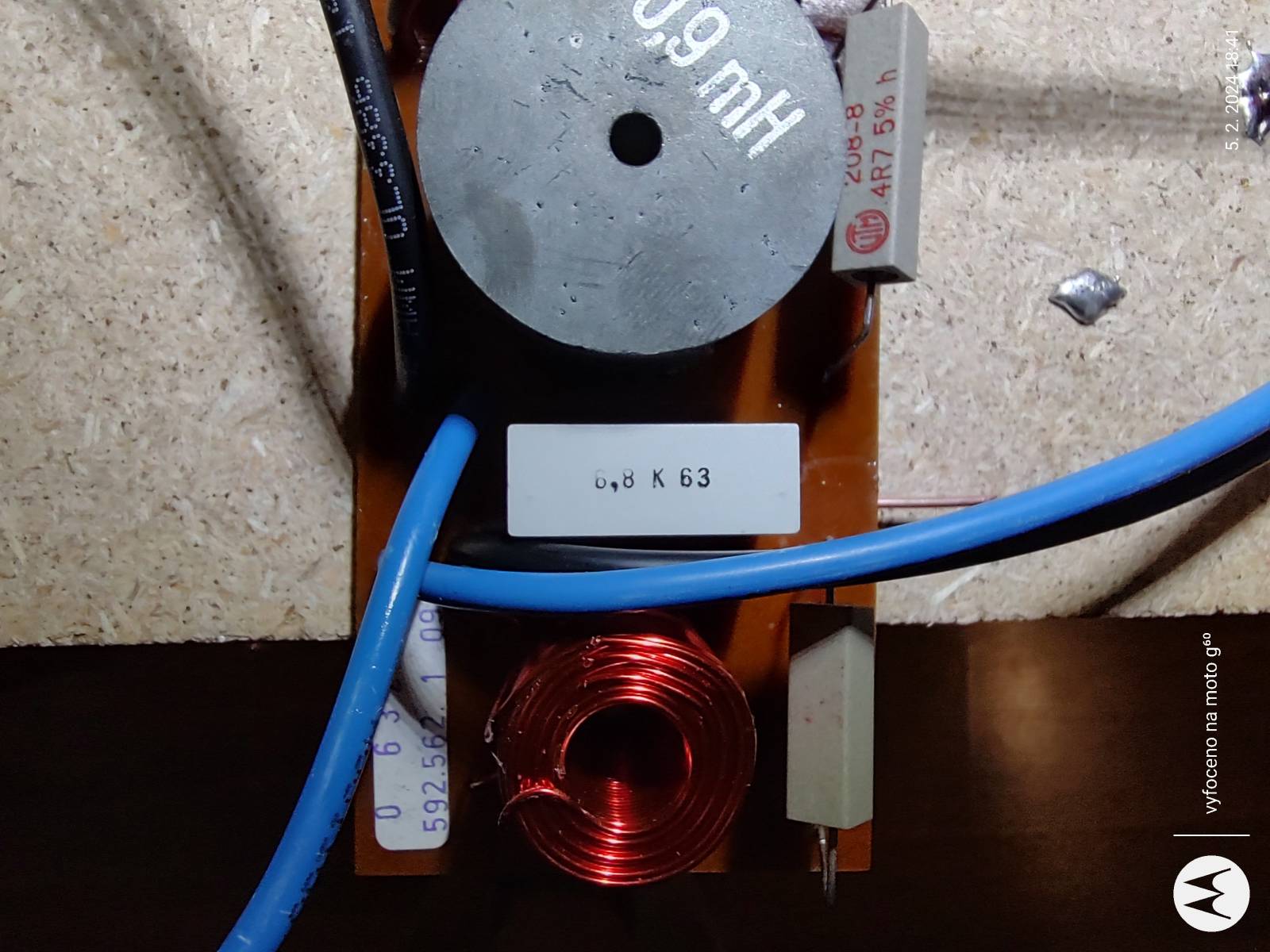

Dotaz je zmatečný. Ta krabička je skutečně svitkový kondenzátor 6,8 nF/63V. To je bohužel jediné, co lze určit. Bez fotografií výhybky z obou stran nelze z dodaných foto nic jiného zjistit.

[přidat komentář]

vitovec®

05.02.24 22:32

Dobrý den! To je takový problém nakreslit si schéma tak jednoduchého obvodu o několika součástkách /odpory, kondenzátory a tlumivky/. Součástky a spoje proměřit ... a je to !

jiofa

05.02.24 22:43

Tam budou nějakou předělávkou kopance. Obávám se, že i ze strany tišťáků nebude řešení co kam patří.

[přidat komentář]

tomkk®

06.02.24 09:48

[?]

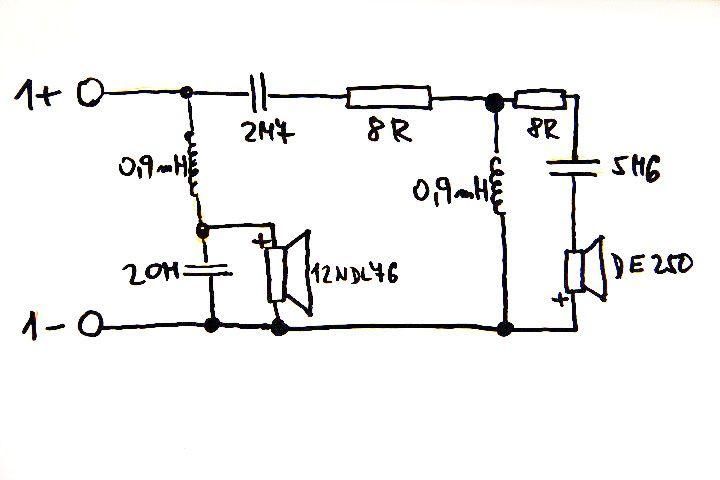

To zapojení musí být cca takové:

casopismuzikus.cz/...

Tedy není možné, aby basák hrál až po vyzkratování kondenzátoru, z principu je v sérii s basákem jen cívka.

jiofa

06.02.24 10:24

Výše jsem psal, že kondenzátorem u basáku to není. To musí hrát i bez kondíku. Když to zkratuje, tak mu to nemůže hrát vůbec a ono mu to naopak hraje. Má to nějak zbastlený.

[přidat komentář]

06.02.24 20:48

přátelé,všem děkuji za příspěvky.

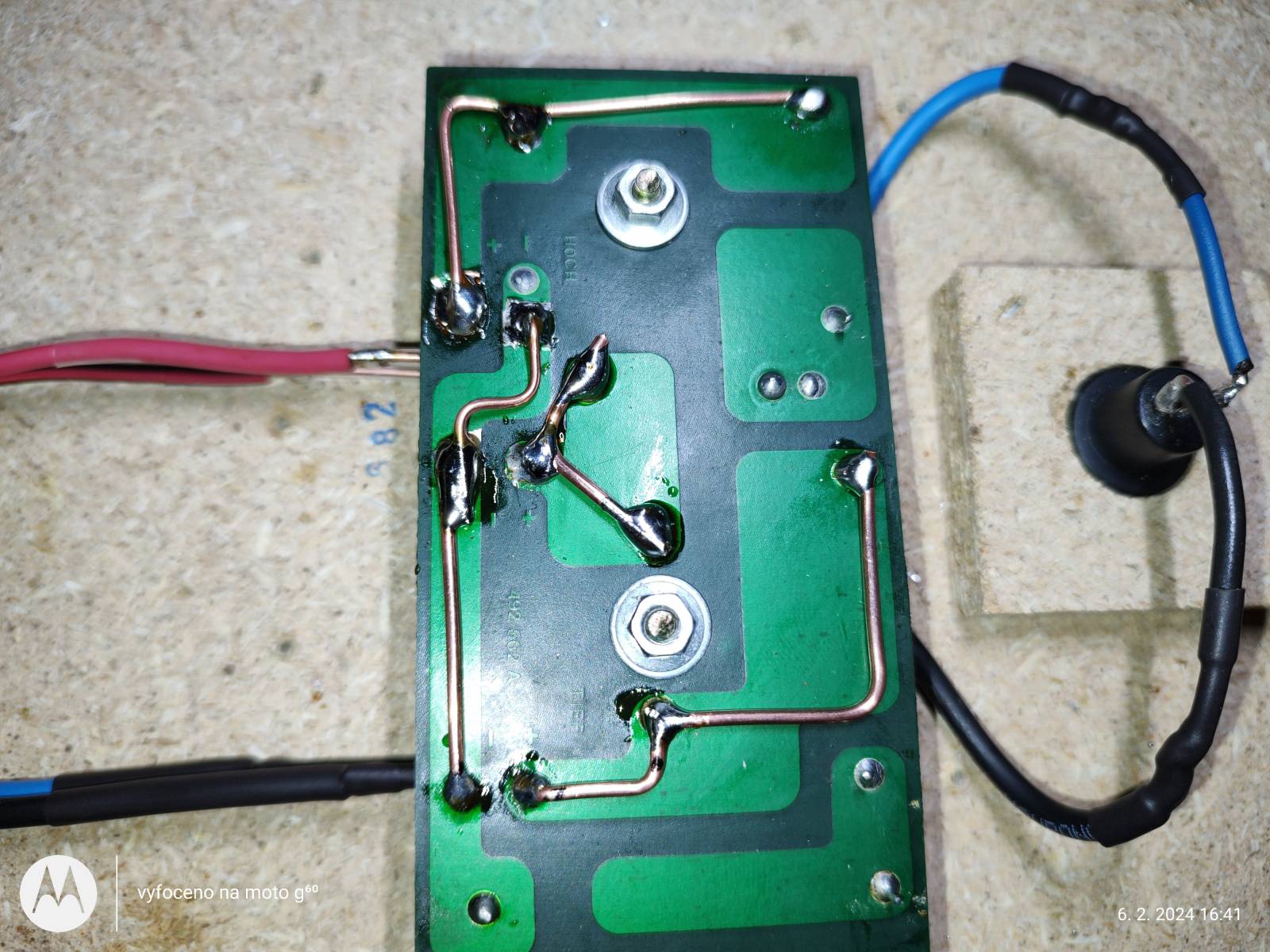

Ten vohryzek,který mi je dal jako nefunkční,se v nich vrtal a hodil basaák na výškovou sekci a naopak,dnes jsem se podrobně díval na ten tišták a malým písmem je tam hoch a tiefe,takže jsem to přepájel a trochu to vylepšil

jiofa

06.02.24 21:07

To se dalo čekat. A to podstatný, hraje to jak má?

06.02.24 21:27

hrají dobře ani jsem to moc nečekal
