Čas 6:22

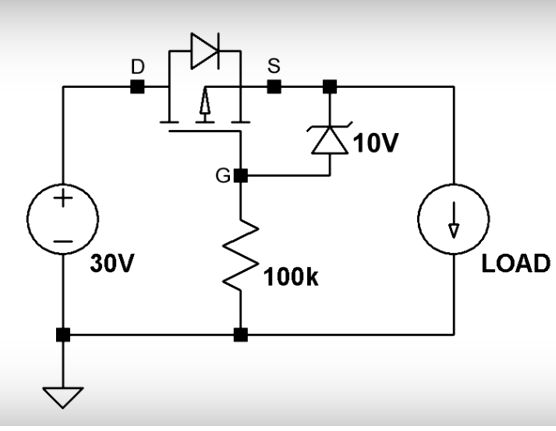

Mate mě to že tam dali zdroj 30V jakoby to mělo sloužit místo měniče. Na video jsem se díval protože to je nadpsané že to má sloužit pro jištění, jenže se zdá nelogické proč tam tedy dávat mosfet, když by tam mohl být měnič a za měničem třeba něco jiného. Já budu mít Lionku 5V a chci tam dát měnič step-down na 3-3.3V. Chce mi tedy autor videa říct, že měnič nepotřebuju a stačí si koupit MOSFET? Mě spíš napadlo vzít měnič a dát tam diodu a pojistku.
2x
no tak, zdroj 30V, Zenerka je na 10V a tvoří referenci pro MOSFET, takže MOSFET je jako výkonový člen stabilizace, a na výstupu bude to co dává referenční dioda, tedy 10V. Díky vlastnoati MOSFETu kde je ochranná dioda jeho součástí to nejde přepólovat...Tak to vidím já. Možná blbě
Zenerka slouží jen jako ochrana proti průraznému napětí mosfetu (Gate-Source). Čili výstupní napětí bude stále jako napětí zdroje (úbytek-odpor otevřeného mosfetu 0,026&Omega
. Celý ten obvod je jen ochrana proti přepolování zdroje, ale s co nejnižším úbytkem napětí (oproti klasické diodě).
Jo takhle, mě vůbec nedošlo že ta "dioda" na schématu je součást toho mosfetu. Zejména na prvním schématu, ale vlastně v obou. Já furt myslel, že ta dioda se tam dává zvlášť. Takže referenčním zdrojem myslíš něco úplně jiného než jsem prvně pochopil, nejde o ref. zdroj mezi D-S, ale mezi G-S. Nechápal jsem že to pracuje jinak než tranzistor, ale už je mi to jasné. Dík za popis.
@kare: Takže napětí je na G-S přes zátěž + R 100K. Takže otevře se i bez zenerky. Nechápu ale co myslíte ochrana a proti průraznému napětí... dříve má odejít zenerka? Tzn. zenerka to limituje? Ale když odejde zenerka, tak gate je stále otevřený ne? Kde by se to průrazné napěti vzalo?
0x
Napětí Lion 4,2V-2,5V (dle % nabití).
Měřák určitě stále nemáte, dotazy tvoříte dál.
Jak bylo již psáno, napište co chcete napájet.
Z chemie vyplyva, napatie plne nabiteho lion clanku je 4.2V, urcite nie 5V.
Rozne aku packy maju potom nasobky, napriklad v rucnom naradi je 5 x 4.2 = max 21V
