Zapojení el. motoru a frekvenčního měniče

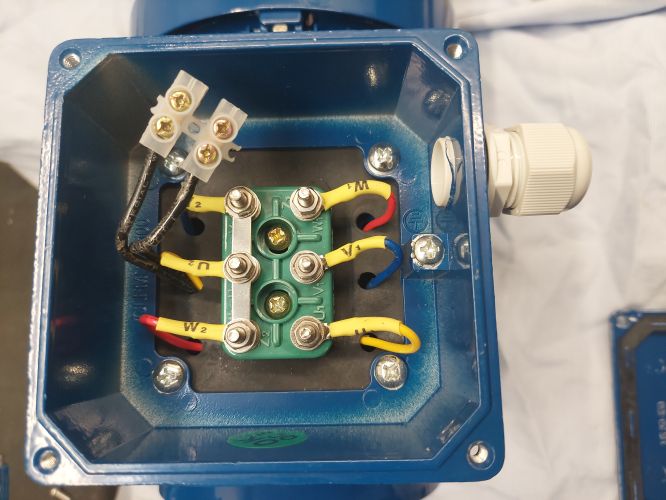

Tak na zapojení si počkáme až pošleš štítek a ty dva dráty jsou buď tepelný kontakt (bimetal), nebo temistor na hlídání teploty...

111®

25.01.24 15:36

Není co dodat.

riva

25.01.24 15:48

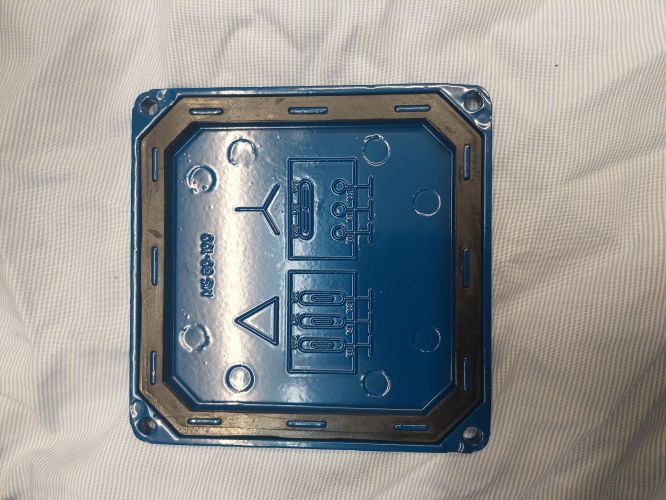

Na motoru tu svorkovnici rozdělej, vyndej ty tři propojky a zapoj je aby byl motor do trojuhelníku. Máš to na tom krytu. Kabely U V W z měniče dej na dané kontakty motoru. A když se bude točit naopak, tak přehoď dva dráty mezi sebou, nebo to jistě jde i softwarově někde v menu měniče.

25.01.24 15:58

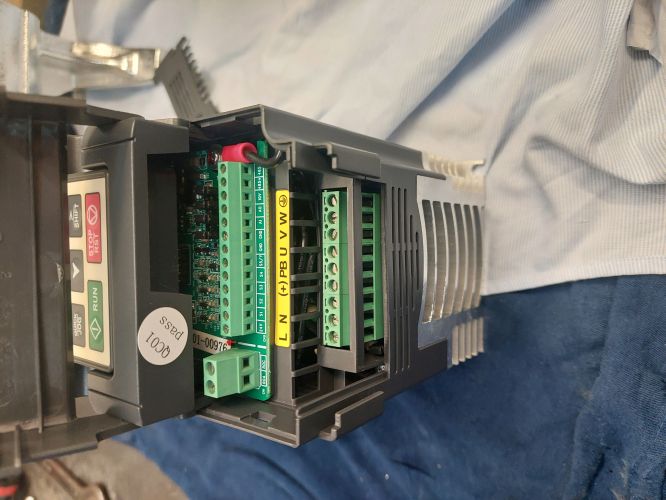

A na menic L N a zem a sup do zasuvky teda?

riva

25.01.24 17:22

Ano.

Já bych ještě uzemnil ten elektromotor (kostru) jak se zemní ostatní neživé části. Mám pak lepší pocit když na to mám šahat.

25.01.24 17:45

Tak muzu to zapojit sit - menic (L,N,zem) a menic - motor (U,V,W a zem) to by melo byt teda v pohode ne?

riva

25.01.24 17:50

Ano.

peter®

25.01.24 17:50

Teoreticky ano, prakticky sa ukaze, ako navrhol Ing. Ping-pong-dong tranzistory v menici, ci z nich motor neuvolni dym.

hiawata®

26.01.24 15:45

Peter, nevím proč tady kydáš na měnič, že je made in China, když znám x lidí co je má a fungují v pohodě ...

peter®

25.01.24 16:18

Som zvedavy, ako bude fungovat cinsky menic na max 750W s motorom 750W. skor by som radil menic naddimenzovat.

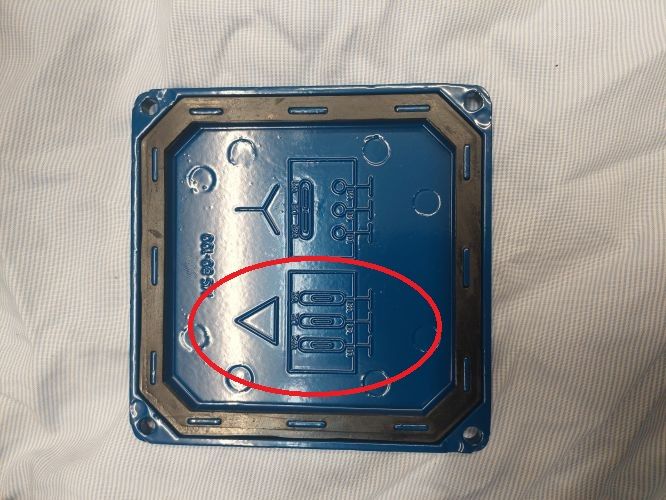

Zapojenie : svorkovnica motora ako na jeho kryte, symbol trojuholnik, U, V, W na rovnako znacene svorky menica.

L a N su vstup menica, nezabudnut na ochranny PE vodic znaceny stromcekom, na motor aj do menica. Moze to aj rusit okolie, potom bude nutny tieneny kabel na vystup.

riva

25.01.24 18:19

Číňani obvykle doporučují měnič 2x předimenzovat oproti motoru. Ale snad šťastný majitel této kombinace ví, co činí.

nonek®

25.01.24 15:30

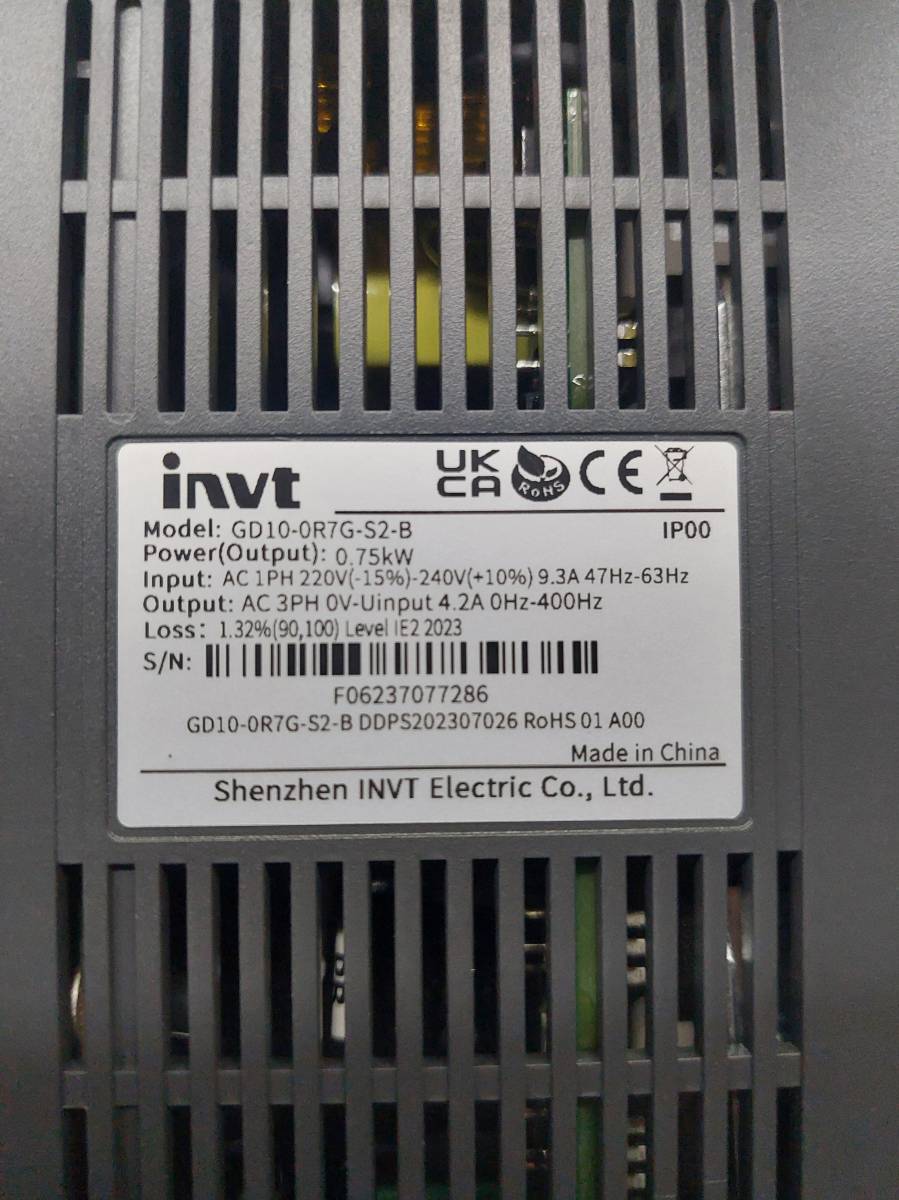

Dejte štítek motoru a štítek FM...a ty dva dráty... třeba čidlo teploty,...kontakty termostatu...podle výrobce. Počkáme na typy...
doplněno 25.01.24 16:40:

Ještě přidám základní informace o měniči, vstupy, výstupy...manuál... ale asi máte...takže pro další studium jiných tazatelů nebo rádců

25.01.24 15:35

Zapojení el. motoru a frekvenčního měniče #4

Zapojení el. motoru a frekvenčního měniče #5

jjjlll®

25.01.24 18:13

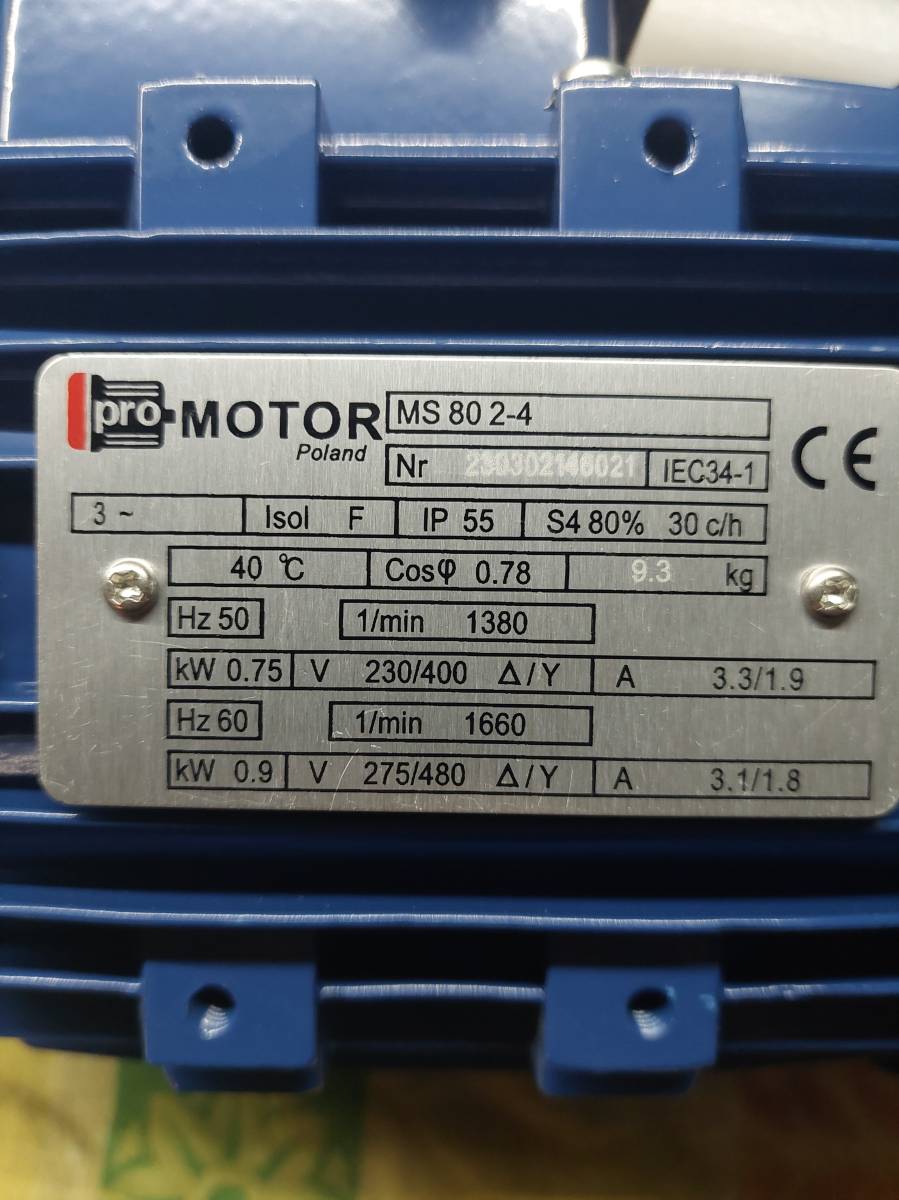

Motor má cívky na 230V, takže zapojit do D.

Zapojení el. motoru a frekvenčního měniče #6

slavco31®

26.01.24 00:11

Nijako, ako chcete napájať trojfázový motor jednou fázou? To by sa musel použiť rozbehový kondenzátor na motoru a výkon sa zníži na asi tretinu.

doplněno 26.01.24 01:39:

Hej? A ako keď je jednofázový a na 220 V Vari spraví tri sínusoidy vzájomne posunuté o 120 stupňov? Rád sa poučím.

peter®

26.01.24 00:22

To prave urobi ten menic !

gg*

26.01.24 08:34

Je to tak. Tenhle konkrétní měnič vyrobí 3 x 230V. Proto se musí použít motor, který umí fungovat na 3x230V. To motor z tohohle dotazů splňuje.

ra20z®

26.01.24 08:43

I u měničů na 400V je vstupní napětí usměrněné a dale rozsekané a posunuté o 120st. Proto měnič může trvale točit motorem mimo síťovou frekvenci, třeba od 15 do 60Hz.
Něco jiného konstrukčně jednoduššího jsou softstartéry, ty slouží jen pro rozběh motoru.

slavco31®

26.01.24 10:24

Takže sa dá povedať,že tieto frekvenčné meniče múžu sa použiť tam kde je jedná fáza pre beh trojfázových motorov. Aký bude asi odber v ampéroch pri 4 kW trojfázovom motore,ktorý splňa podmienku zapojenia?

ra20z®

26.01.24 10:51

Proud do motoru bude zhruba jak jsou štítkové hodnoty motoru, ale přívodní proud do měniče bude menší než by měl jednofázový motor protože je menší jalový proud a dokonce frekvenčák se tváří jako kapacitní zátěž.
Frekvenční měniče jsou použivané v průmyslu tam kde jsou 3f,s 1f jsem se setkal jen o výkonech stovek watt, typické použití třeba pro dávkovací čerpadla technických kapalin. Výkonné 1f frekvenčáky určitě existují, ale u nás jich v provozu moc nebude.

sasaa

26.01.24 08:33

Ano Slavco už tě Peter poučil- jen súhlas! Měnič umí z 230V jednofáz. urobiť 3 fázi posunuré o tých 120 stup! a zázoveň zvyšiť na 400V ( čiže vyrábá 3x 400V ).

gg*

26.01.24 08:35

Tenhle právě 400v neumí. Max napětí Vstupní. 230V

sasaa

26.01.24 16:27

To ano tento, jinak není problém měnit na 400V.

04.02.24 13:56

Dekuji vsem, funguje jak ma
