Dobrý den,

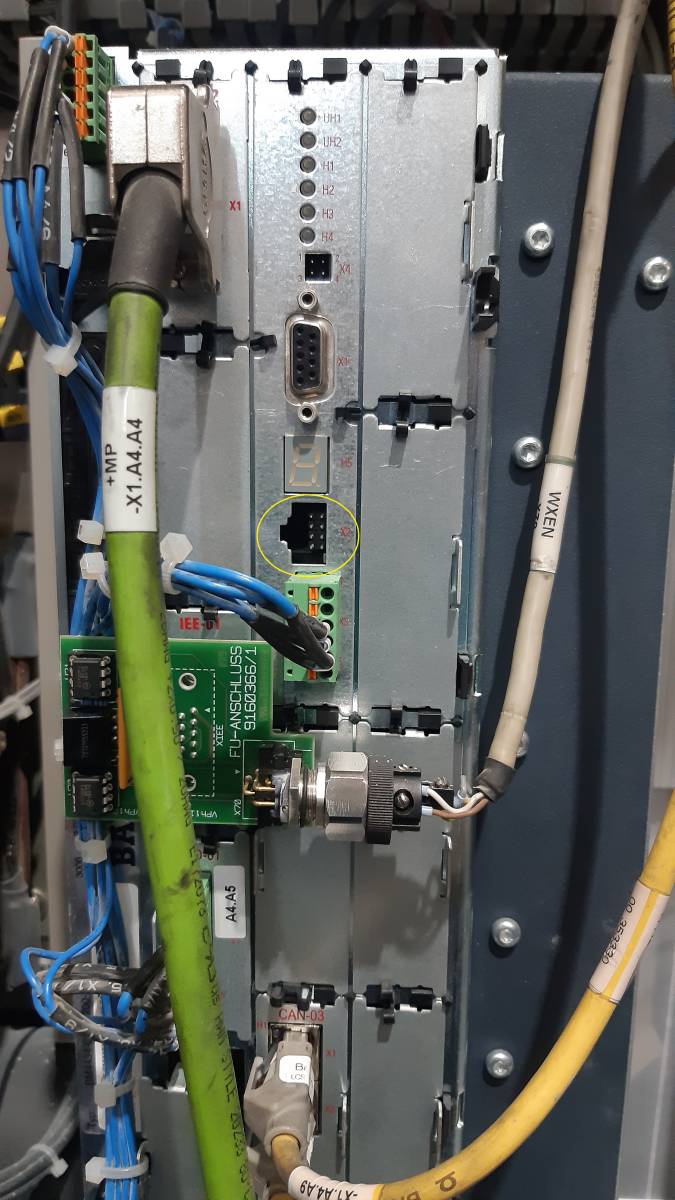

může mi někdo poradit, jaký je to typ konektoru na obrázku? Děkuji.
2x
To vypadá na konektor jaký se dříve používat pro seriový port, který měl na základní desce takové piny a přes plochy kabel byly signály vytažené na zadní stěnu počítačové skříně.
Rozteč pinů je 2,54mm a GM electronic ten konektor označuje: CONNFLY PFL08
Ale protože to výrobce nemá blíže popsané, tak to může být nějaké interní programovací rozhraní.
2x
Jak už je tady napsáno, vypadá to na běžný dvouřadový kolíkový konektor. V PC se jim říká header.
Co je to za stroj? Nějaký starý server? Se sběrnicí VME?
Všimni si, že nad hledaným konektorem je běžný sériový konektor (DE-9?). Také si všimni, že hledaný konektor má v plechu výřez na "RJ-45" resp. 8P8C konektor, které se dříve někde používaly místo těch DE-9. Podle mě to tedy bude sériové rozhraní.
2x
To je uplne obecny konektor, na ktory pasuje vsetko mozne :
- lisovaci samorezny na plochy kabel
- samostatne dutinky izolovane plastom stvorcoveho prierezu, Cinan to predava spolu s farebnym kablom, viete si to natrhat na jednotlive zily podla potreby
Ake signaly tam su, vie len vyrobca, asi nejake debug / programovacie rozhranie.
2x
To vypadá na gme.cz/... protikus pak může být gme.cz/... ale ten patří do gme.cz/... - ta ohrádka zajišťuje, aby se nedal zapojit obráceně.
Jistě do toho půjde skoro cokoliv s 8 piny třeba tohle gme.cz/...
