Potřebuju navinout plochou experimentální vzduchovou cívku z lakovaného drátu 0,08 mm.
To je drátek doslova jako vlásek.
Cívka bude mít asi 1000 závitů, aby měla tak 1 až 2 kO. Nepotřebuju přesnou hodnotu, jen co nejvyšší indukčnost, ale bez jádra, protože bude snímat pohyb magnetu nad ní.
Ten obrázek je jen pro představu jak bude cívka asi vypadat, na nějaké jádro navléknu dvě kruhové destičky vystřižené z nějakého slabšího materiálu a mezi ně budu motat ten drát. Jádro se z ní pak vytáhne. Cívka se pak přilepí k desce DPS a vývody se připájí - může se to i celé zalít nějakým lakem.
Na vrtačku rovnou zapomeňte, třeba už to někdo dělal a ví jak na to. Bude to jen jeden kus. Velikost asi tak 1 - 2 cm.
9x

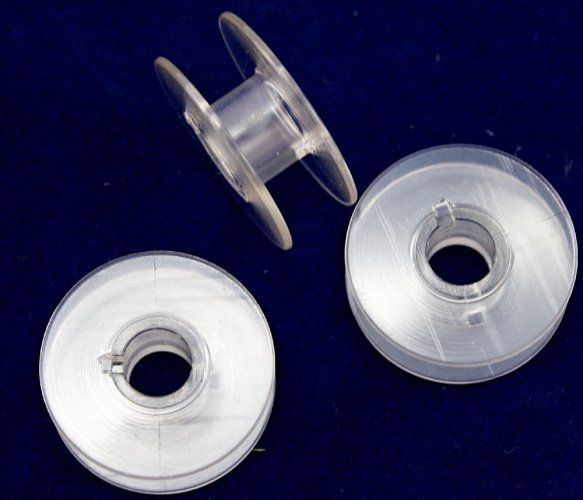

Vemte si cívku z člunku šicího stroje. Nasaďte na šic.stroj a naviňte opatrně jako niť na šic. stroji. Naviňte plnou a potom odmotáte na potřebnou hodnotu odporu.
Byly i umělohmotný, ale ty se rychle rozlámaly, takže zůstávaly jen ty kovové.
Takto tenký drát je asi dobré nastavit tluštčím zajištěným ještě uvnitř cívky, nevyvádět jej ven tenký. To samé na konci.
1000 závitů se v pohodě navine rukou, na to neni potřeba nic vymýšlet. Je dobré dělat si čárky po stovkách.
Ostatně jako malé děti jsme rádi tyhle cívky na spodní nit mamince namotávali. My měli radost a ona od nás na chvíli klid.
některé experimentální součástky prostě nekoupíte, musí se vyrobit.
0x
Ta vrtačka by ale byla nejlepší možnost, také s ohledem na možnost nastavení potřebné rychlosti a přesnosti skládání závitů.
