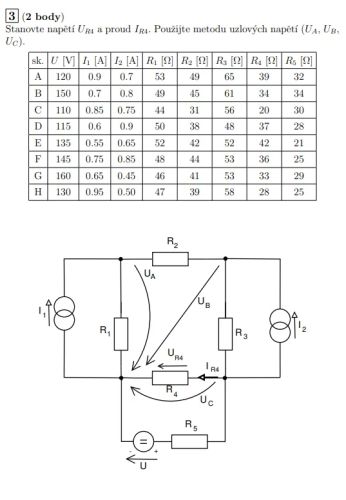

byl by někdo ochotný poradit jak to vypočítat?
vůbec netuším jak zapsat proudy
SK.B
díky moc
U těch napětí (Ua,Ub,Uc) máte zřetelnou šipku, mezi kterými dvěma body se to které napětí měří, takže vycházejte z toho.
Když nevím, tak to nepíšu rovnou, ale nejdřív začnu o patro výše. Takže bych psal IR4=UR4/R4 to je ohmův zákon a nikdo proti tomu nemůže nic namýtat. A až pak, v dalším kroku, bych se koukal, kde se bere UR4. Je to trochu psaní navíc, ale zase se pak lépe dohledávají chyby, pokud tento mezikrok je i na papíře a ne jen někde v cache, odkud se vymaže. A jak už tu někdo napsal, je podle obrázku shodné s uzlovým napětím UC. (Tady celkem jednoduchá situace, ale jsou i složitější obvody. Já nejsem moc příznivcem vynechávání několika kroků, zvlášť když se to člověk učí.)
