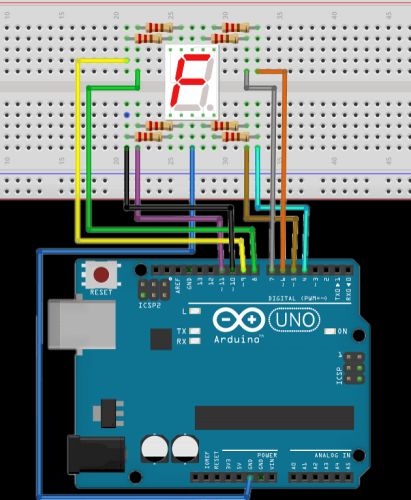

Proč nestačí jeden společný rezistor?

Od: pansvacinka® 11.11.23 14:08 odpovědí: 4 změna: 11.11.23 14:57

Proč nestačí prdnout dostatečně dimenzovaný rezistor do přívodu GND?

A místo toho musí být každý segment chráněn menším rezistorem v obvodu anódy?

Odpovědět na otázku

4 odpovědi na otázku

Řazeno dle hodnocení

tomkk®

11.11.23 14:17

[?]

Protože ten rezistor není jen ochranný, ale určuje proud do LED. Při společném rezistoru poteče cca stený proud při zobrazené jedničce, tedy dvou led i osmičce, tedy 7 led. Takže by při 1 svítily jednotlivé segmenty cca 3x víc jak při 8.

pansvacinka®

11.11.23 14:44

A jo, vlastně. @tomkk dík

[přidat komentář]

satam®

11.11.23 14:18

Protože ty anody nesvítí vždy všechny, ale jednotlivě!

PS: Prdnout si můžeš leda tak do trenek

[přidat komentář]

hlada®

11.11.23 14:57

Jednotlivé číslice by měly různý jas podle počtu rozsvícených segmentů.

[přidat komentář]
