Zdravím, chci požádat o radu - chtěl bych připojit Li-Ion baterii paralelně k DC výstupu síťového napájecíhio adaptéru ("+" na "+" a "-" na "-"). LiIon baterie má stejné výstupní napětí 9V jako adaptér. Jde o napájení wifi routeru na chalupě a mým cílem je zajistit napájení routeru při výpadku 220V. Teoreticky při stejném napětí na výstupu adapteru a baterie by neměl proudit žádný proud z baterky do adapteru, ale říkám si že je to moc jednoduché a určitě v tom bude nějaký "fígl"
proč to nepůjde. Baterie je silná 2Ah a trochu se bojím o ten adaptér. Jinak router na baterii funguje v pohodě. děkuju moc za radu.
2x
To je tak akorát dobré na vyhoření chalupy. Co je to za baterii, že má 9V, Li-ion tohle napětí nemají
9V Batteries,12 Pack Hixon 850mAh Li-ion 9 Volt Rechargeable Batteries with 9V Battery Charger
Ale 2 Ah - nevím
Li-ion chemie dává napětí v rozsahu 2,5V - 4,2V, jmenovité napětí je 3,6V (3,7V). Čili 9V může dávat jen Li-ion akumulátor ze 3 seriových článků, které jsou nabíjeny téměř na minimum, případně může být napětí omezeno vestavěnou elektronikou. Tohle bych si určitě jako záložní baterii pro amatérský bastl nezvolil, raději bych to udělal z NiMH akumulátoru, který je blbuvzdorný a nehořlavý.
2x
Toto urcite nerobte, skonci to vybuchom a poziarom.Zalohovanie napajania sa realizuje zlozitejsim obvodom a najma pri litiovych aku je velmi dolezite zabezpecit, aby sa neprebijali a tiez ich odpojenie predhlbokym vybitim.
Veci ako poplasne zariadenia sa zalohuju skor olovenym gelovym aku, ten je jednoduchsie takto zapojit.
0x
Mezi DC zdroj a (LiPo) baterii potřebuješ obvod, který zajistí správné dobíjení baterie a její udržování na správném napětí. Namátkou něco jako aliexpress.com/... kde jde nastavit jak nabíjecí proud tak konečné napětí. Já bych nastavil proud 0,5 A a napětí 4 V na článek.

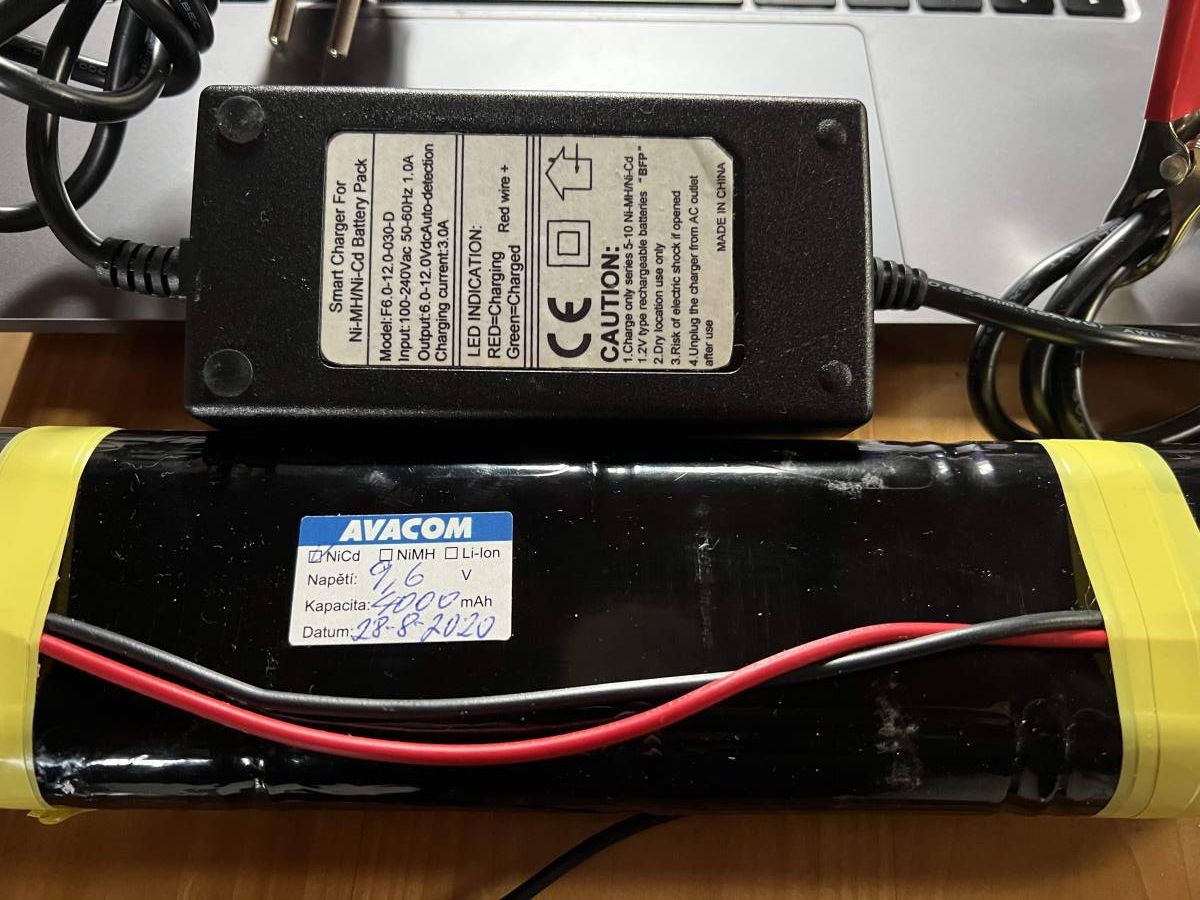

všem moc děkuju za cenné rady a komentáře. Zároveň se chci moc omluvit - nejedná se o LiIon články, ale o NiCd - viz foto. Pack má 9,.6V a je nabíjen nabíječkou - viz foto. Takže výbuch nehrozí. Bylo by tedy možné k DC výstupu této nabíječky připojit NiCd baterii a prostě partalelně k tomu připojit konektor 5,5mm pro napájení wifi routeru?
Jsem blbej, nebo nevidim - žádnou nabíječku! Jo teď se objevila -asi jsem byl rychlejší než načítání...
0x

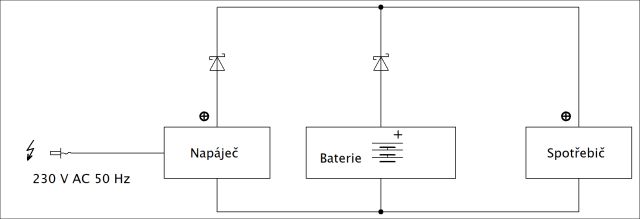

Obecně se připojení baterie a napáječe ke spotřebiči řeší diodovým přepínačem - v normálním provozu jede spotřebič ze síťového napáječe nebo při výpadku sítě z baterie.
Je dobré použít diody s malým úbytkem v propustném směru - dříve se používaly germaniové, nyní Schottkyho diody s úbytkem 0,2 až 0,3 V.
děkuju za návrh, ale ta dioda opřed baterií způsobí, že se mě baterie nebude dobíjet za napáječe - dobíječky, je to tak?
akumulátor dáva 11V - to je asi ok jelikož nabíječka dává až 12V, vzpomínám si na Kirchofuv zákon - součet proudů do uzlu vtékajících a vytékajících se rovná nule - jinými slovy, pokud bude akumulátor nabitý na cca 11V nic do něj nepoteče a poteče proud z nabíječky do routeru - spotřebiče. Nabíječka by měla mít na svém vstupu diodu jako ochranu proti připojení akumulátoru s vyšším napětím nebo přepolování takže by mnic z akumulátoru do nabíječky téct nemělo - asi mě nezbyde než to risknout na nějakém méně cenném spotřebiči
A co třeba zkusit toto ... hadex.cz/... a
přečíst si v popisu co to dělá. Asi by to Vaše požadavky mohlo splnit.
To právě ne. Pokud na aku bude 11 V a na zdroji 9 V, tak router bude přes diody krmen ze zdroje vyššího napětí, tedy baterky. Až napětí na baterce klesne k 9 V (tedy bude fakticky vybitá) začne být router postupně napájen ze zdroje.
Hadex "Automatický přepínač baterie - UPS modul YX850" je trochu sofistikovanější a používá relé s přepínacími kontakty.
0x
Smiřte se s tím, že pro výrobu záložního 9 V zdroje je osmičlánkový NiMh akumulátor ten nejméně vhodný, přestože vám asi z něčeho zbyl. Napětí na jeho svorkách se můře pohybovat cca od 8 do 14 V. tedy může být vyšší i nižší, než požadovaných 9 V. Na jeho nabití potřebujete vyšší napětí, než 9 V, tedy step up konvertor, na jeho využití naopak konvertor, který umí zvyušovat i snižovat, což je ten nejkomplikovanější i nejdražší měnič.
Pro takový zdroj je vhodnější použít akumulétor s nižším napětím, např.3,6 V LiPol, nebo 6 V olovo, který půjde z 9 v jednodušeji nabíjet a pro funkci se z něj vyrobí 9 V step up konverorem. Lze i obráceně, použít 12 V olovo akumulátor, který bude dobíjen přes step up kovertor a 9 V se z něj vyrobí step down kovertorem, nebo i klasickým stabilizátorem. Nezapomínejte ale, že nevíme, jestli váš 9 V zdroj je dostatečně dimenovaný pro současné napájení routeru i dobíjení, spíš ne. Jedině by se dobíjecí proud podařilo nastavit hodně nízký.
Prostě i když se vám jako laikovi může zdát, že 9V zdroj a 9 v baterka je ta ideální kombinace, tak není.
Můžete použít něco hotového, např. toto:
i4wifi.cz/...
Za 500 to drahé není.
Nebo si složit vlastní zdroj z tohoto tišťáku a LiPol akumulátotu potřebné kapacity.
laskakit.cz/...
Stále ale platí ta věta o nutnosti mít síťový zdroj dostatečně domenovaný pro současný provoz i nabíjení..
0x
Jak tohle vyřešíš?
Neboli, standardně tam musí být obvod, který proud vypne při poklesu napětí…
Také by se měl nějak řešit nabíjecí proud do baterie, aby tam nešli třeba 2 A z nabíječky, do prázdné baterky!To by se jednak baterka mohla zničit, druhak už by dnes byl proud na samotný router
Vyzkoušej, uvidíš…
