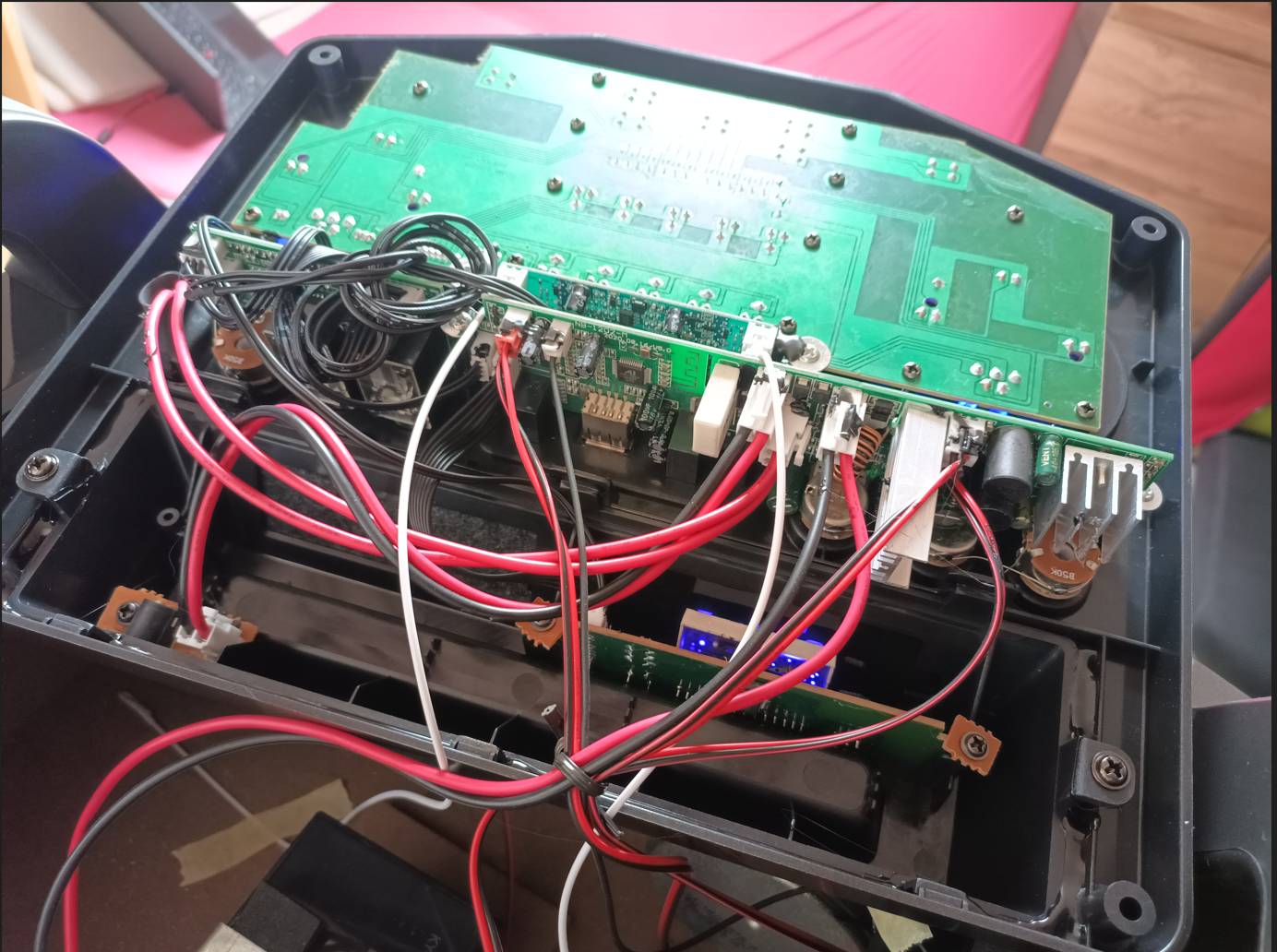

Viz fotky, odborníkům není třeba nic vysvětlovat, osoby neznalé prosím, ať se zdrží komentářů.
Párty reprák je úplně nový, bezvadně funkční.
11x

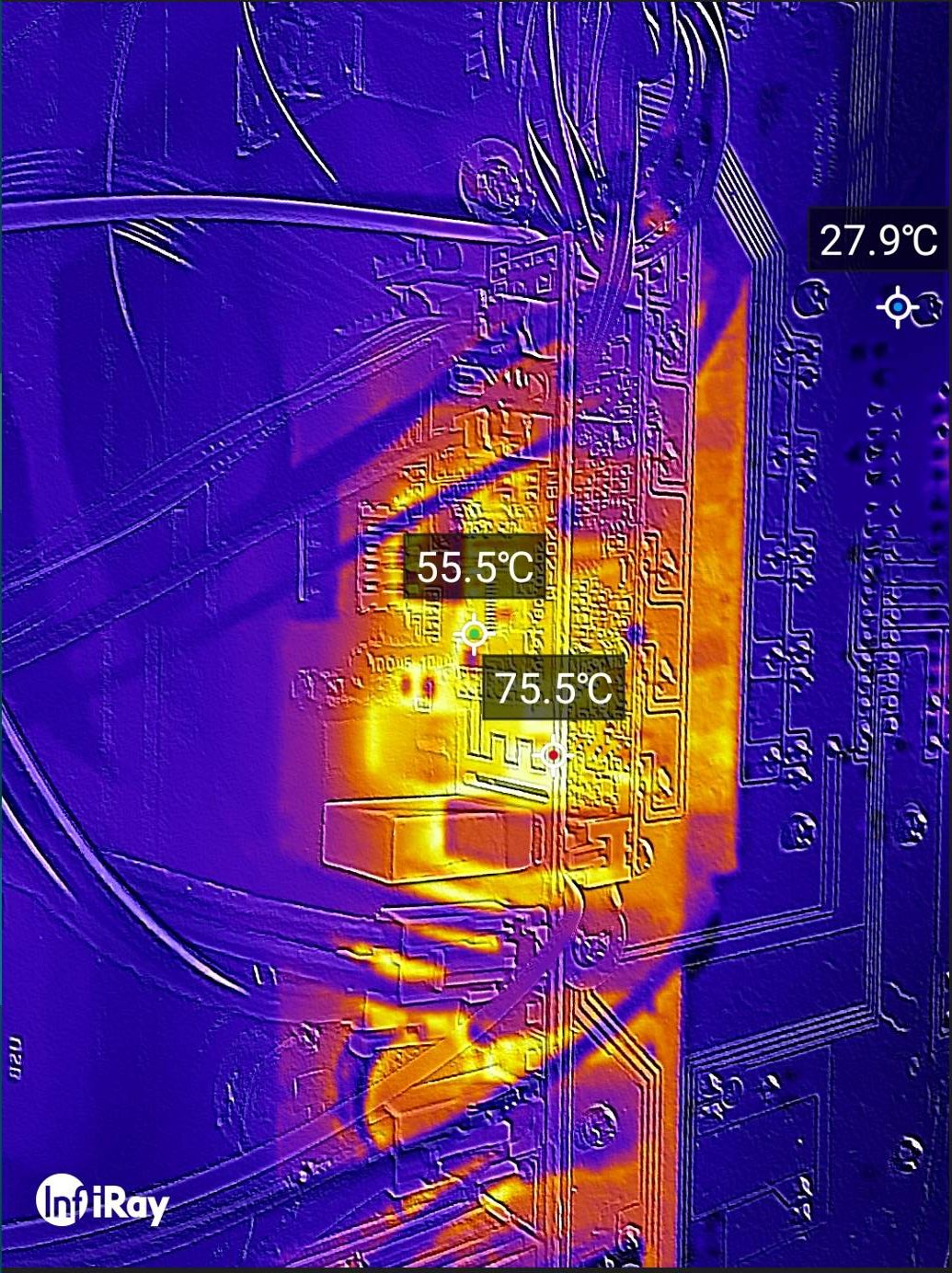

V obrázku se celkem blbě orientuje, protože jste to fotil moc zblízka. Kamera provedla fůzi infa i viditelného spetra ze dvou objektivů od sebe vzdálených několik cm a vlivem paralalaxy jsou od sebve oba zdroje posunuté o několik cm a dost to mate. Raději bych viděl foto ze samotného IR čipu, nebo alespoň z větší dálky.
Těžko bětší teplo půjde odjinud, než z výkonového zesilovače. Nevím, jaký je tam typ a v jaké třídě pracuje, ani jste nenapsal, jestli je to takto teplé při plném hudebním výkonu, nebo bez zátěže. Pokud bez zátěže, tak 75°C by bylo dost. Je ale také potřeba si uvědomit, že IR kamera nezobrazuje dobře na lesklých kovových površích, takže těch 75°C bude spíš odlesk na nějaké kovové součástce.
doplněno 09.11.23 13:18:

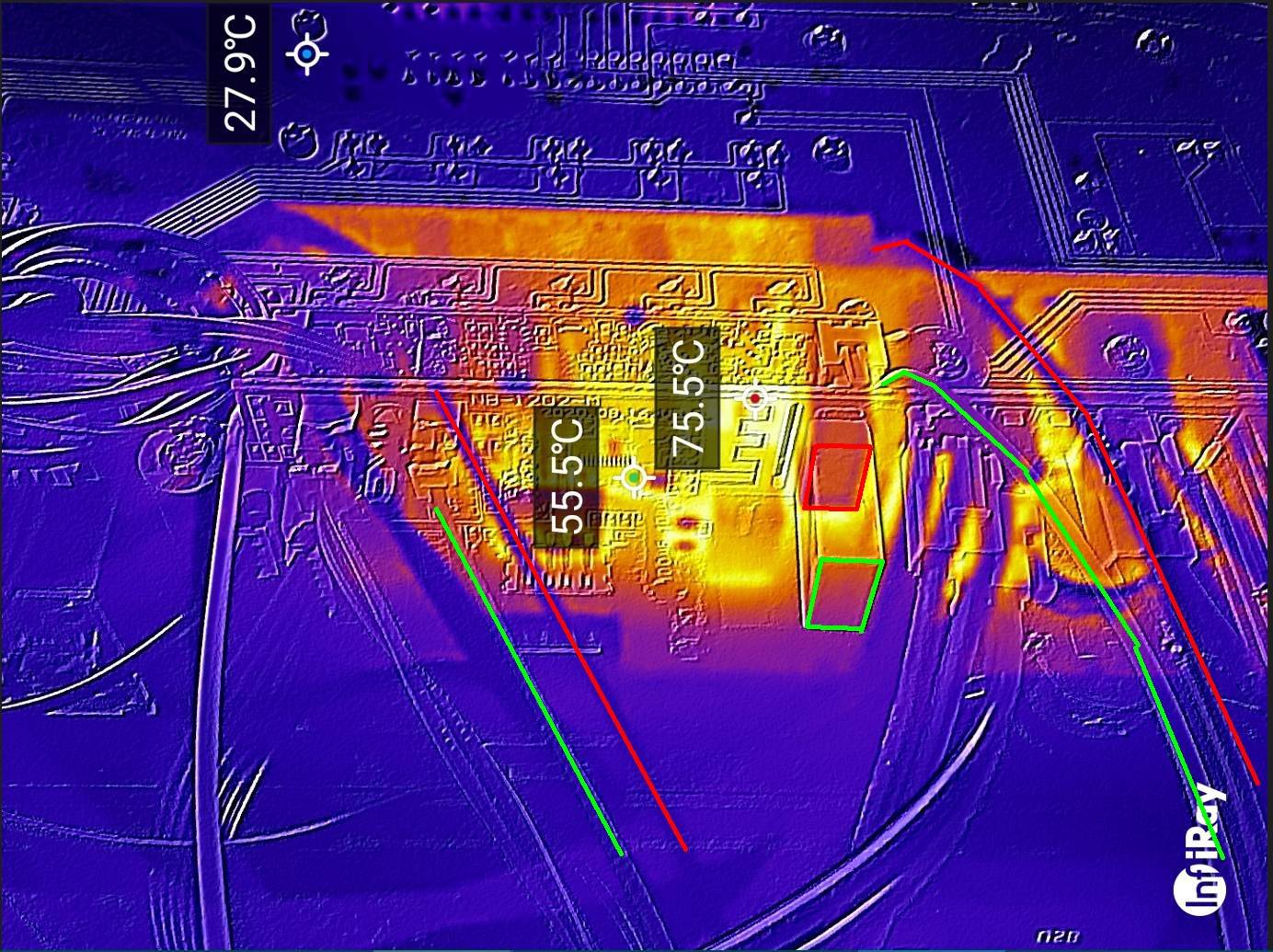

To pansvacinka: Zde jsem vám zvýraznil posun objektů zdvojeného obrazu, který tam podle vás "není". Ty dominantní ostré objekty (většinou jsou videt v modré části obrazu) pocházejí ze snímače pracujícího ve viditelném spektru, a podle nich se bohužel chybně orientujete. Ty neostré barevné teplotní šmouhy pocházejí z IR snímače,který má vždy oproti optickému velmi nízké rozlišení. Tytéž objekty jsem vám označil zeleně ve viditelném spektru a červeně v infra. Ve středu obrazu, který vás zajímá, to dělá posun cca 3 cm. Proto ten "nejteplejší" označený bod není nad BT anténou u hrany tisku, ale pod BT anténou, kde je jakási lesklá součástka. Jak jsem psal, doporučuji to vyfotit znovu v reřimu IR a ne FUSION, nebo jak se sloučený režim u vámi použité kamery nazývá. A potom ze stejného místa klasickým foťákem/mobilem, nebo aspoň tou kamerkou, ktreá jistě má možnost uložit samostatně IR a optický obrázek.
doplněno 09.11.23 13:23:
Doporučuji vám při zaostřování (pokud má) si obraz z viditelného spektra vypnout a IR pečlivě zaostřit. Jde o to, že IR čip bývá mnohem větší a proto má IR obraz mnohem nižší hloubku ostrosti a je tak více závislý na přesném zaostření. Podobně jako zrcadlovka se světelným objektivem. Samozřejmě je to limitováno nízkým rozlišením IR čipu.
@tomkk: dobře, pokouším se o další fotografie. Pod BT anténou jsou ještě dva malé 5V stabilizátory.

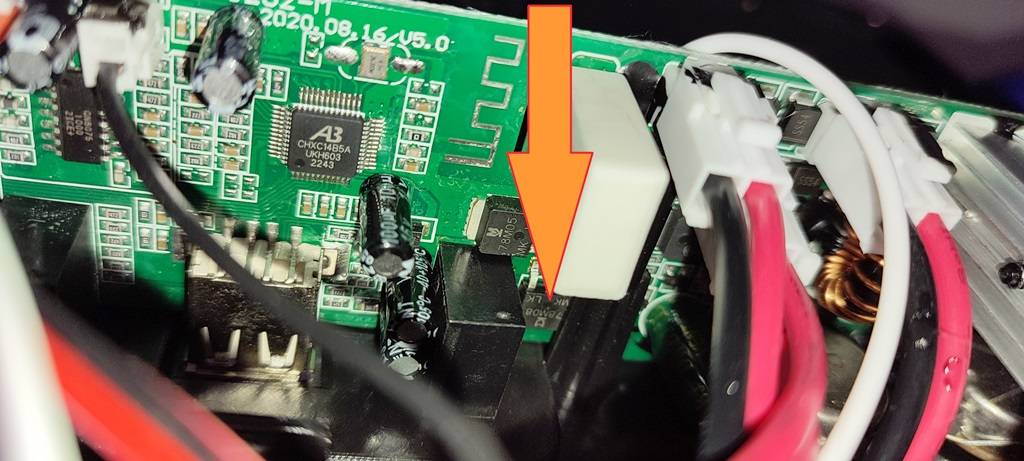

Jo, tak von to dělá 5V stabilizátor vespod obrázku, označil jsem jej šipečkou. Asi tam tedy zřejmě k nějakému posunu opravdu dochází - v té termokameře.
Jak je přístroj nový, tak ta teplota stabilizátoru stačí, aby se tak jako trochu "rozvoněl"a to mě prostě zajímalo
Termokamera, kterou to bylo focené zde.
Ten "šílený" posuv je logický, máte dva objektivy několik cm od sebe, takže každý "vidí" jiný obraz. Na větší vzdálenosti se to ztrácí, ale čím blíž, tím hůř.
3x
Nejde vypíchnout jednu součástku. Hřeje to v oblasti BT antény... integrovanýho obvodu nad USB portem a řádky SMD rezistrů mezi nimi a zdá se, že hřeje i něco na té zadní PCB, co není vidět. Důvod zahřívání je prostý, integrované obvody, stejně jako ostatní polovodiče při práci hřejí, rezistory mají přímo za úkol ubrat nějaký výkon a převézt ho na teplo. Čím menší plocha k vyzáření tepla, tím větší teplota v onom místě, nemusí to tedy být moc, jen je to malinké a nestačí se to chladit a je to tak navržené, ničemu to nevadí.
3x
Nerieste to, polovodice bezne funguju do +100 a u zosilnovaca je vyvoj tepla vlastnost, nie zavada. Teplota chladicov pod krytom moze byt nad 60 stupnov, ak sa toho neda dotknut, tak ok.
Nechapem, preco sa tym zaoberate, zmenit toto spravanie neviete, vyrobca to tak navrhol.
Teplota grafickej karty alebo procesora v PC pri hrani hier je podobna, ak nie vyssia.
Třeba se chtěl pochlubit infra kamerou nebo infra modulem k mobilu? taky mohl doplnit dotaz, čím to nafotil...

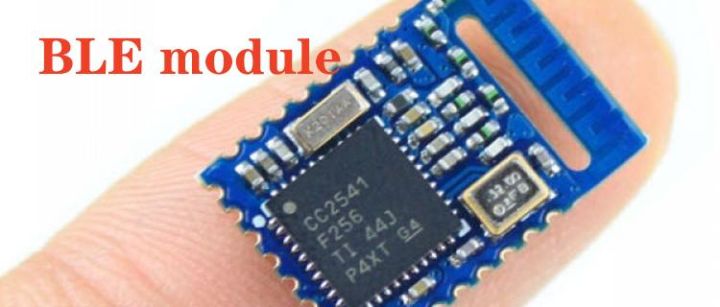

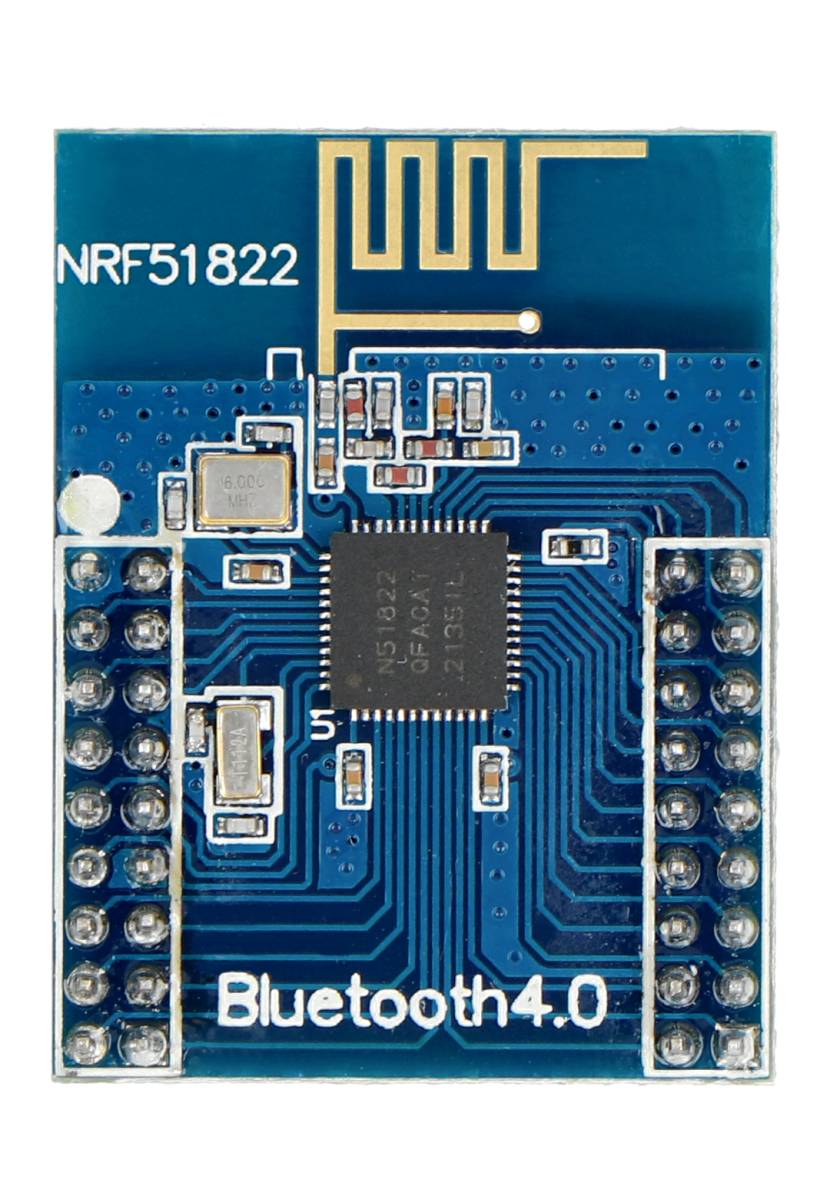

Anténa má definovaný tvar dle frekvence na které běží. Buď pomocí klikaté spáry na dva měděné spoje nebo přímo tlustá měděná klikatice.
Ta spára co dal svačinka je jen pro lepší oddělení antény od zbytku elektroniky na DPS.
Ve VF technice je lepší místo kuprextitu dokonce použít cuprexkart. Tedy ne epoxy s vlákny, ale epoxy s destičkami na sobě.
Zlepší se vlastnosti i s hlediska kapacit mezi cestičkami a některé parazitní jevy při VF provozu.
Nejlepší dielektrikum jsou ovšem vzduchové mezery.

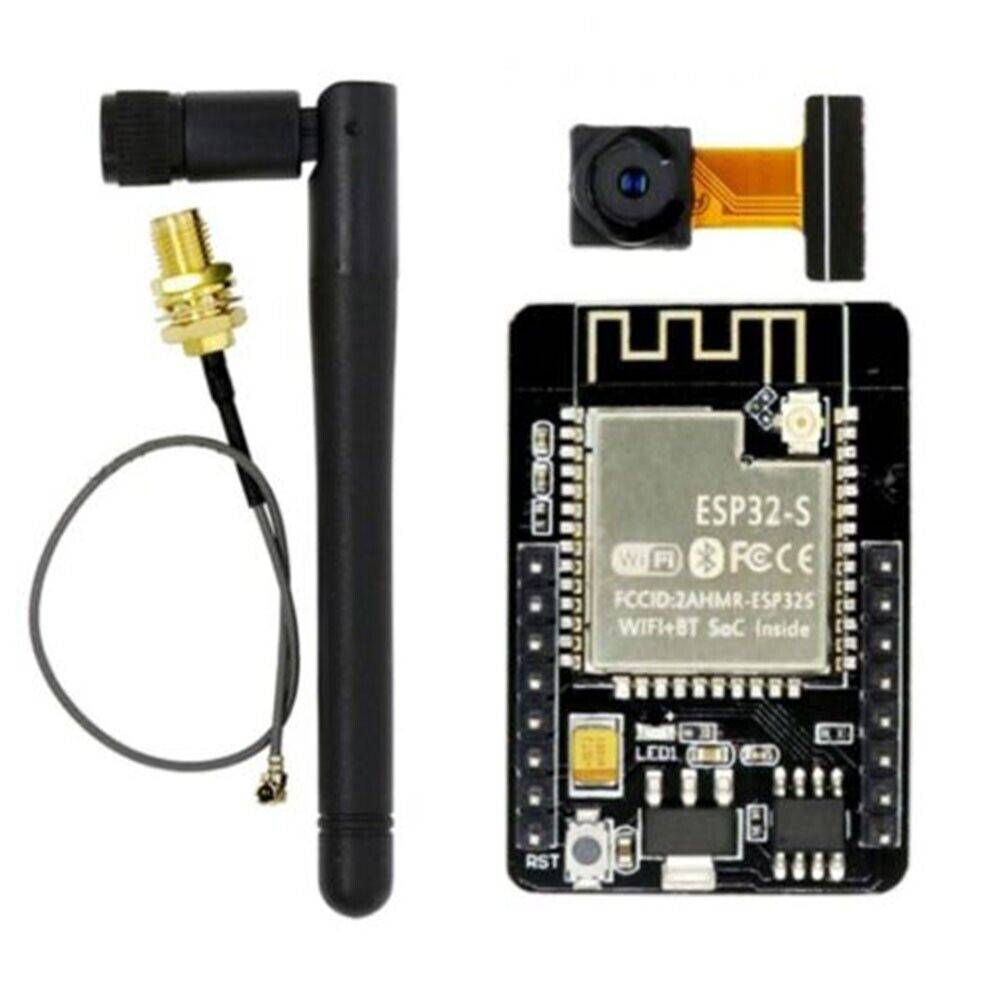

Dík, zajímavě řešeno..některé WiFi krámy také mají uvnitř panelovou anténu na tišťáku. Když jsem vyráběl antény zkoušeli jsme právě tišťák oboustranný, ale byla to deska od desky tak jsme toho nechali avzali na milist mosatný plech...
Také jsem si s tím kdysi hrál. Venkovní anténa WiFi v krabičce do mikrovlnky, zezadu tišťák s mědí a nad ním mašle s kosočtvercového drátu 1,5mm2. Docela to chytalo.

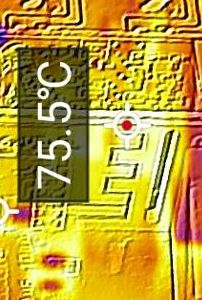

Zatím nejlíp odpověděl "kmet", hřeje to v oblasti BT antény. Hřeje přímo ta anténka nebo co to je na tišťáku. Měl jsem na ní prst - fakt hřeje. Celkem příjemně, nutno dodat. Výkon 0 W.
Nechci se chlubit, proč mi to sem píšete někteří.
Vedle té hřejivé "anténky" je vyříznutý otvor. Je vidět na obrázku. Žádná "paralaxa" nebo podobné nesmysly tam nejsou.
Teplota je správně přímo tak, jak to termokamera označila tečkou. Z druhé strany není nic. Žádný IO, jen deska.
Jo. Fakt tam dá se říct "nic není", a hřeje to. Proto jsem se zde zeptal. Všechny IO jsou v pohodě, podle kamery i prstem (suchým, čistým, uzemněným) jsem to tam všechno osahal.
