Transformátor zapojení

Od: tr11 02.11.23 09:57 odpovědí: 5 změna: 02.11.23 11:43

Dobrý den

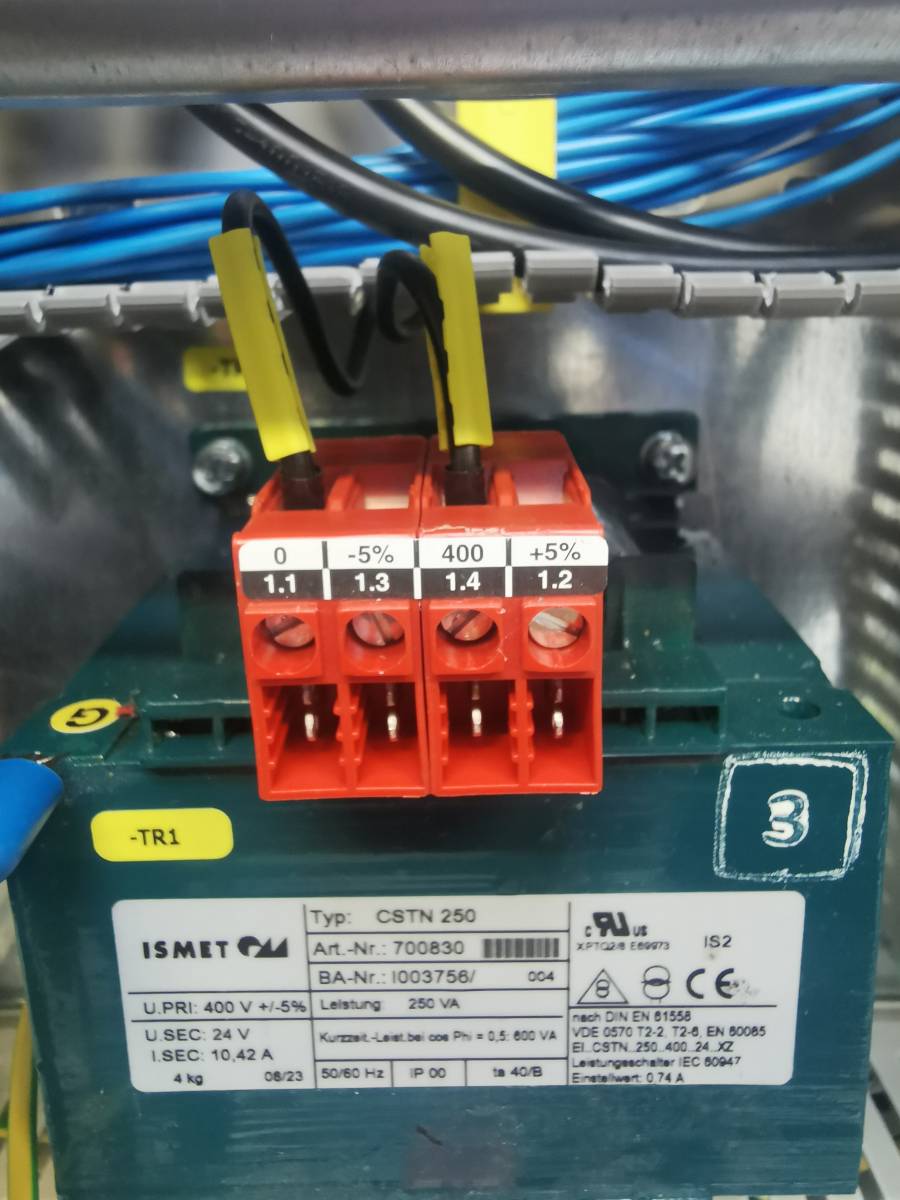

Mám transformátor Cstn 250.a chci ho zapojit jsou tam čtyři svorky. Tak jednu fázi zapojím na 0 a druhou na 400 že ano?

Odpovědět na otázku Skočit na nejnovější odpověď

5 odpovědí na otázku

Řazeno dle hodnocení

peter®

02.11.23 11:43

[?]

Napoji sa to na zdruzene napatie medzi dvoma fazami, svorky oznacene 0 a 400, vsimnite si aj svorky + - 5%, tie sa vyuziju namiesto svorky 400, ak je vstupne napatie naprklad 380 alebo 420V, viete tak korigovat hodnotu na sekundare. Zmerajte si vopred, kolko V mate medzi fazami.

Skočit na otázku
Vložit novou otázku

[přidat komentář]

promon®

02.11.23 11:37

Tohle trafo se používá u strojů zapojených laicky řečeno na 4 dráty, tedy 3 fáze a zem. Proto se tyto trafa zapojují mezi dvě fáze. Takže jednu fázi na 0, druhou na 400

[přidat komentář]

peter®

02.11.23 10:06

[?]

Ako mame uhadnut, ake trafo presne mate? Bez fotiek a presneho modelu sa odpovedat neda. CSTN 250 nie je dostatocne oznacenie.

[přidat komentář]

tr11

02.11.23 10:24

[přidat komentář]

jiofa

02.11.23 11:38

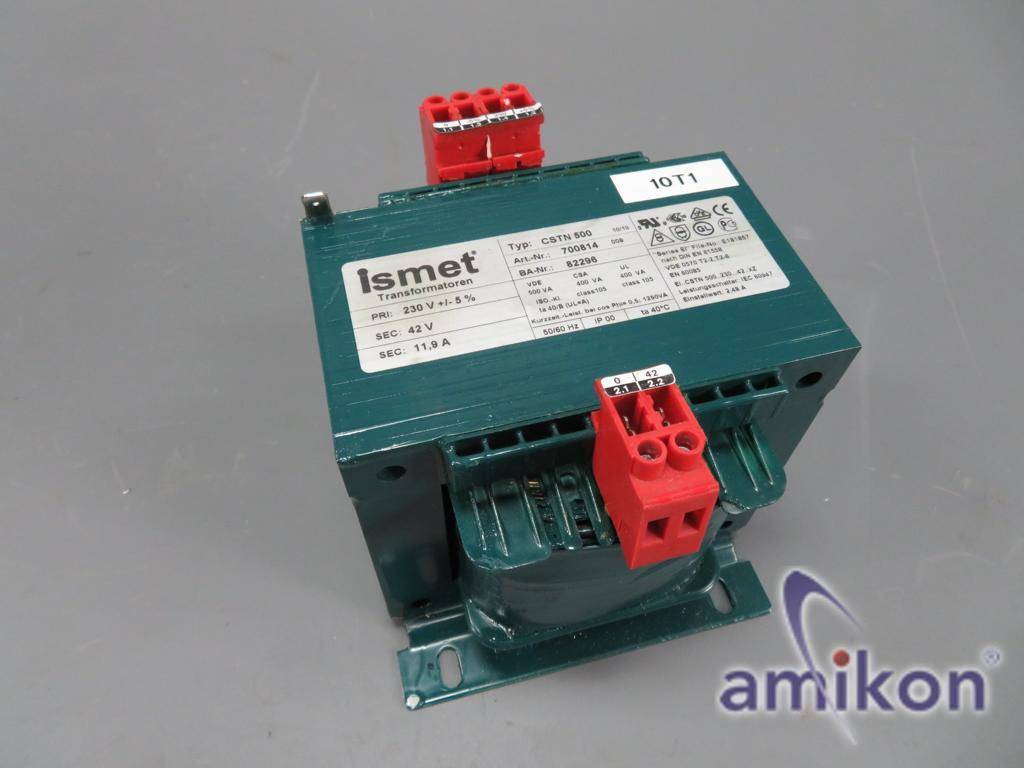

Ano, a na proti máte svorkovnici na 24V. Jednofázový transformátor. obr. je 230/42v

[přidat komentář]
