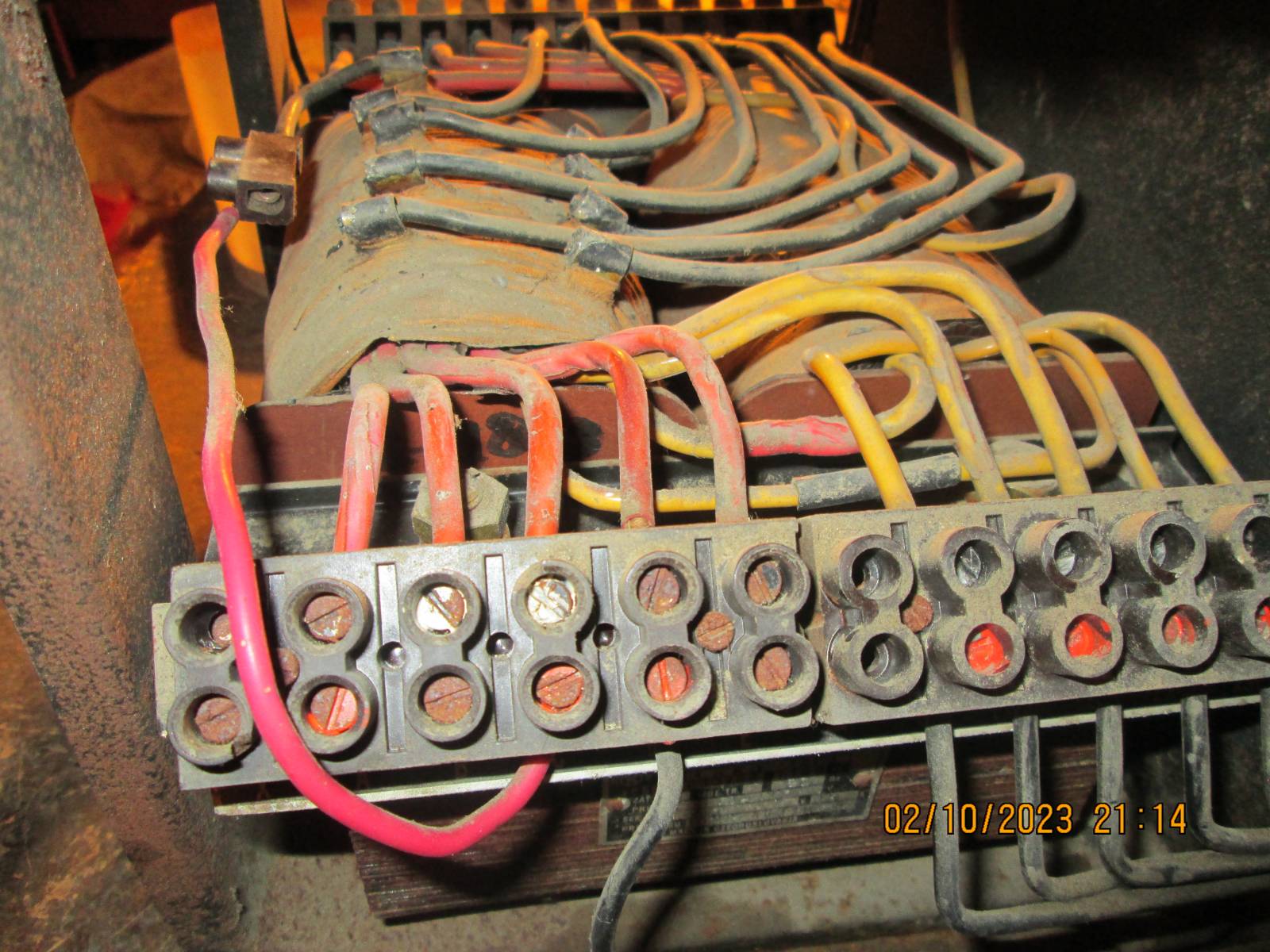

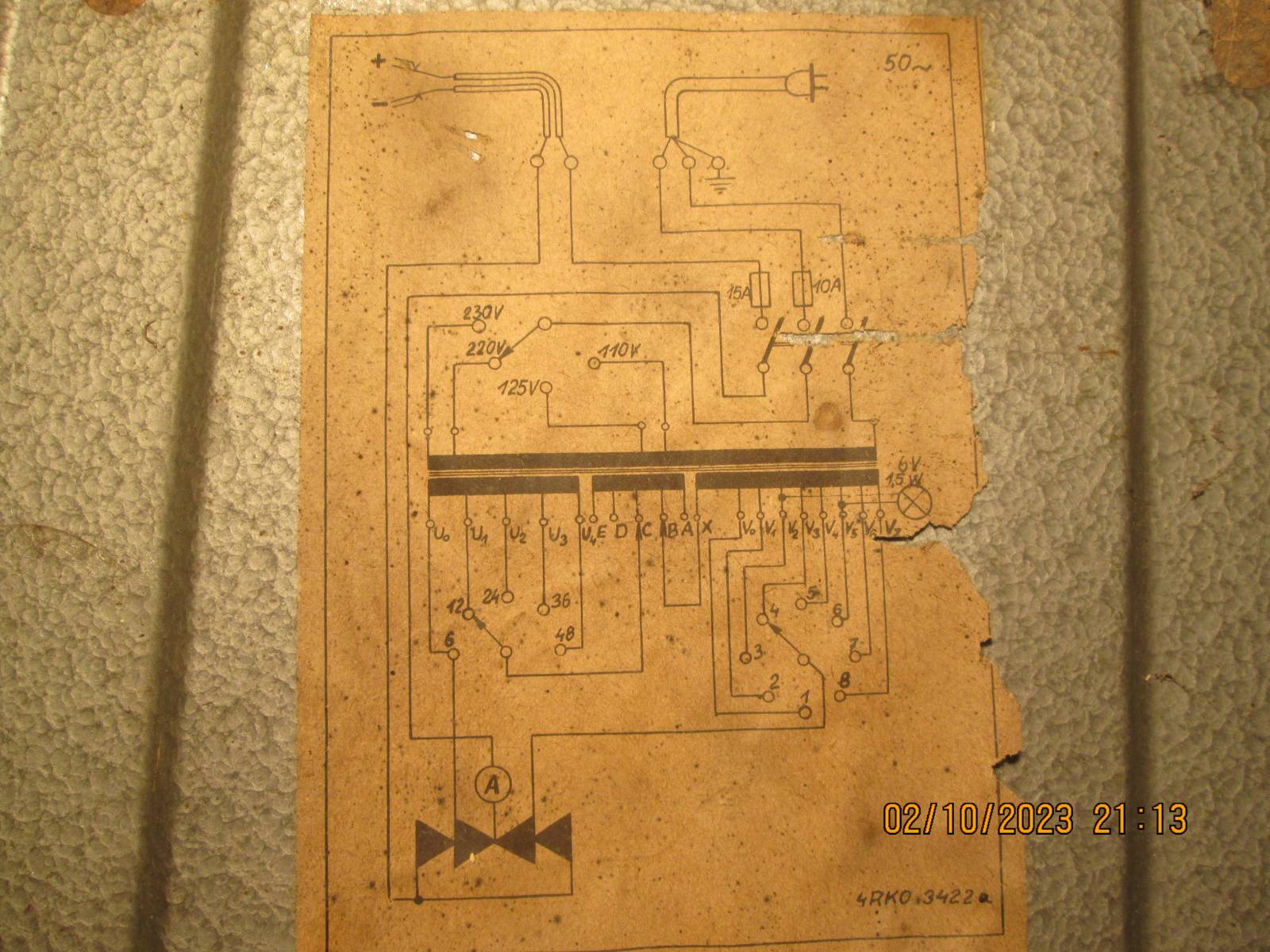

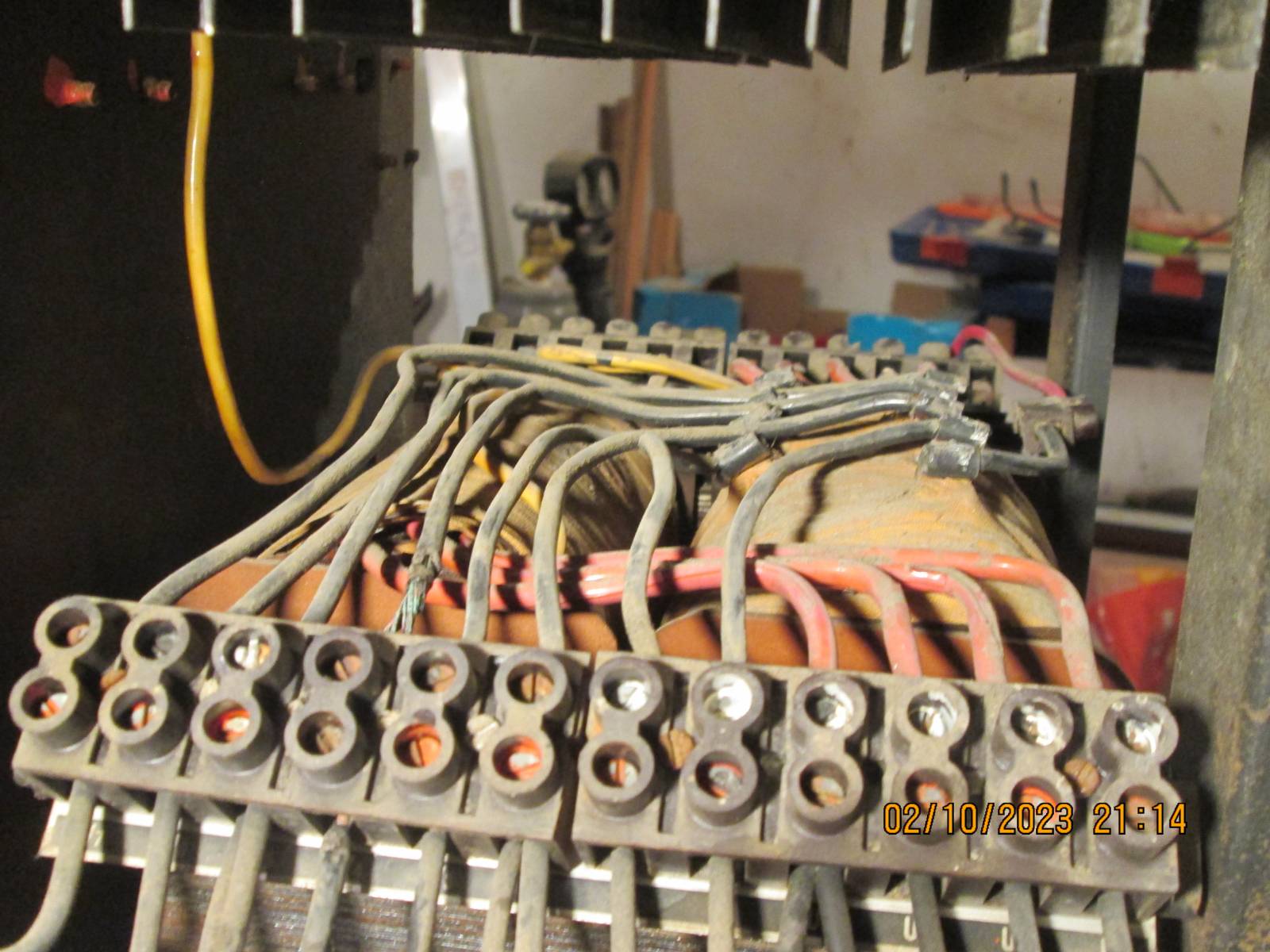

Dobrý večer,potreboval by som poradiť ako premerať transformátor na nabíjačke. Dá sa zmerať výstup len multimetrom bez batérie? Prikladám fotografie schémy a transformátora. Ďalej ako by som zistil funkčnosť sélenového usmerňovača. Po prepípnutí multimetrom sú všetky vývody z trafa V0 až V7 medzi sebou vodivé,no neviem či to nie je indukčnosťou. Cez fázový kolík vidlice su na prepípnutie všetky vstupy napätí,hoci je prepínač nastavený len na vstup 220 V. Za normálnu odpoveď vopred ďakujem. Pokiaľ bude na 100 % vadné vynutie,tak ide do šrotu.
6x
Myslíte to vinutí V0-V7? Propojuje vám je navzájem právě to vinutí. Primární vinutí funguje a kontrolka svítí tak i sekundární vinutí která jí napájí budou v pořádku.
Zkuste propípnout tu pojistku 15A na výstupu jestli je skutečně vodivá, pak změřit střídavé napětí před usměrňovačem zda tam je ve všech! polohách obou výstupních přepínačů, pokud napětí není tak zkuste změřit jestli je nějaké napětí mezi svorkami trafa (Uo a U4), (E a A), a (X a V7) na trafu. Jakože jestli na každé této dvojici svorek bude nějaké napětí - tj že vinutí nejsou přerušená, dávají napětí a jsou tedy v pořádku.
Pokud výstupní vinutí trafa napětí dávají, tak zkuste promazat a rozhýbat ty pohyblivé palce paketových přepínačů na výstupu a očistit kontakty. Popřípadě i podotahovat šroubky na přepínačích zda nejsou volné. Může být i jen někde prasklý drát u svorky nebo i přelámané kabely ke krokodýlkům.
doplněno 02.10.23 23:56:
A ještě zkontrolujte propípnutím funkci kontaktu na hlavním vypínači, protože přes něj je zapojený i stejnosměrný výstup!
doplněno 02.10.23 23:57:
A ještě zkontrolujte propípnutím funkci kontaktu na hlavním vypínači- protože přes něj je zapojený i stejnosměrný výstup! Toho kontaktu co je ve schématu pod pojistkou 15A
Tak skúsil som premeravať jednotlivé cesty. Niečo nie je zapojené podľa schémy, niektoré vývody z trafa su bez zapojenia zo svorkovnice. Zistil som nevodivé dve svorkonice. Po oprave a skúške nabíjačka ide okrem výstupu na 6 V. Ešte by som sa chcel opýtať,či ak prepnem na vyšší napíjací prúd má aj stupnuť napätie. Ak dám nabíjať batériu na 12 V,tak na 4 stupni to dáva cca 13,9 V a na 5 stupni už 15-16 V. Inak vám veľmi pekne ďakujem za radu.
Tak to je výborné.
Jen špatný kontakt... Možná tomu bude i v případě rozsahu "6V". Podotahujte šroubky, vyčistěte kontakty přepínačů ( V té nabíječce co jsme opravovali byly velmi staré přepínače s takovými páčkami-palci s rolnami , daly se odklopit a kontakty vyčistit). Ať vám dlouho slouží.
Ano. Čím větší je rozdíl napětí mezi akumulátorem a nabíječkou, tím větší proud může protékat a velikost proudu závisí na rozdílu napětí a vnitřním odporu baterie a nabíječky.
4x

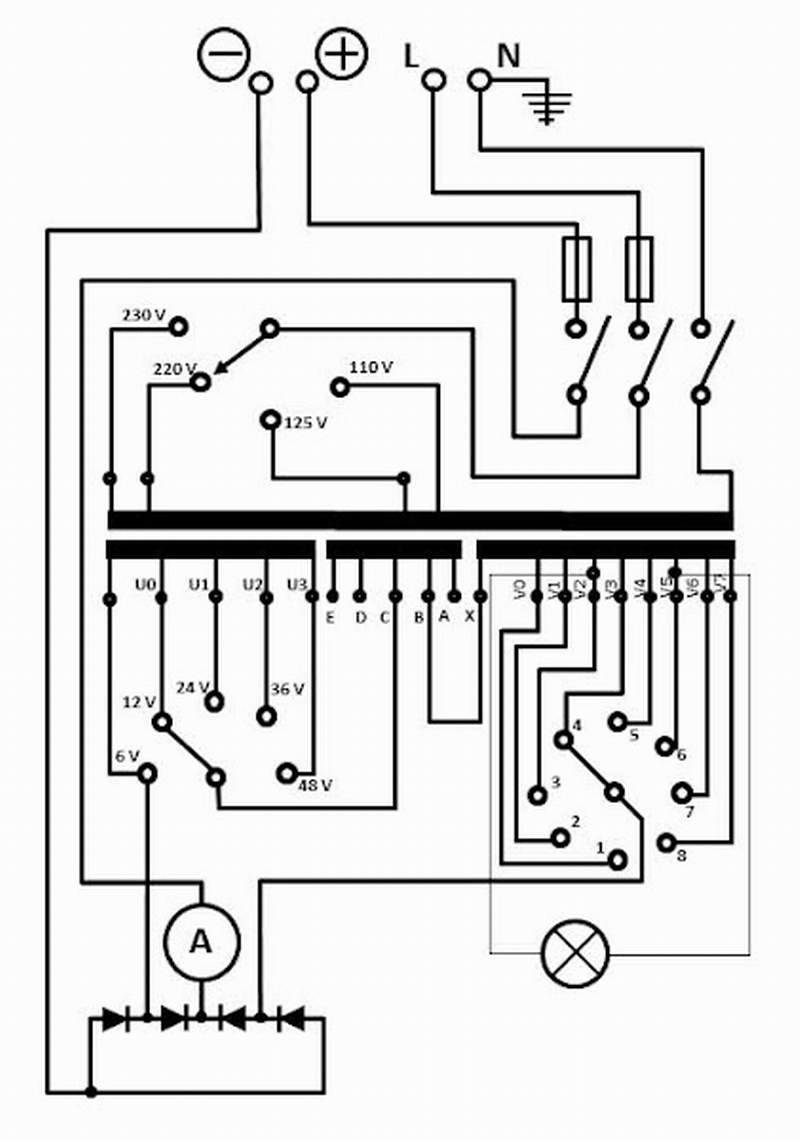

tak jsem našel i popis:
Schema je správné. Základem opravy musí být dobré trafo a správné zapojení sekundárních vinutí. Vinutí a přepínač vlevo dole slouží k volbě napětí baterie 6-12-24-36-48V, sekundární vinutí uprostřed slouží k vyrovnávání rozdílů potřebného napětí při stárnutí selenového usměrňovače (svorky A,B,C,D a E) a přepojuje se propojkou přímo na svorkovnici (naznačená propojka je v pozici, jak byla nabíječka dodávána nová, v rámci servisu se pak propojka přemisťovala jak se zvětšoval úbytek napětí na usměrňovači). Osmipolohový přepínač vpravo a vinutí mezi X a V0 až V7 slouží k přepínání odboček k regulaci nabíjecího proudu. Všechna tři vinutí musí být zapojena správně svými začátky a konci tak, aby se napětí sčítala. To je třeba zkontrolovat střídavým voltmetrem na vývodech trafa a na přívodu k usměrňovači.
Problém může být ve stavu selénového (deskového) usměrňovače. Ty bývají po létech vypálené a vystárlé. Ten se již nesežene a jediná možná náhrada je křemíkovými diodami s chladiči. Nedoporučuji však moderní diodové můstky v hliníkové kostce. Ty se velice špatně chladí a dlouhodobě nevydrží deklarovaný proud, optimální jsou alternátorové diody 20 až 30A nalisované do žebrovaných chladičů. V případě použití křemíkových diod se propojka mezi kontakty A až E nechává tak, jak je na schématu naznačena a je třeba zkontrolovat, aby na nejvyšším stupni regulace nebyl překročen nabíjecí proud 10A při středně vybité baterii.
Obecně je třeba zkontrolovat správnou činnost všech přepínačů. Ty je třeba vyfoukat stlačeným vzduchem a proměřit, že převádějí ve všech polohách ohmetrem. U hl. vypínače je třeba zkontrolovat zejména kontakt, který spíná kladný pól akku k ampérmetru ( vpravo nahoře levý kontakt spojený s výstupní pojistkou) . Ten trpí nabíjecím proudem a bývá vyhřátý. Některá provedení nabíječky ho neměla zapojený, na některých je přemostěný.
Jedná se o velice spolehlivý typ nabíječky, ale je třeba uvažovat, že je 50 až 60 let stará. Vyráběla se v Rokytnici nad Jizerou, v závodě, který kdysi patřil pod ČKD, později pod Elektropřístroj a nyní je to samostatný podnik Eprona, který stále vyrábí nabíječky, ale úplně jiné. Zdroj: svarforum.cz/...
2x
2x
Na všech sekundárech musí být nějaké napětí, třeba jen 2V /příklad/ vinutí A až E jsou na kompenzaci ztrát na selenu. Ta by se dala využít na snížení napětí v případě použití křemíkových diod. například tahle 100V/20A a opatřil bych je chladídím křidélkem, a montáž na neukrácené vývody, aby se neodpájela. Pro regulaci proudu se samozřejmě zvedá napětína výstupu. nebo přímo můstek a opatřit řádným chladičem zde
doplněno 04.10.23 12:54:
Takže můstek se moc nedoporučuje ale alternátorové diody zalisované do chladiče ANO.
2x
žlutý je primár, vedle ty rudé jsou A-E, na druhé straně ty rudé je přepínání napětí 6,12, 24, 36, 48V a ty černé jsou nastavování proudu
1x
Je střídavé napětí na vstupu usměrňovače?
Je stejnosměrné napětí na výstupu usměrňovače?
Pojistky jsou vodivé? (někdy barevný terčík zůstane na pojistce ale ona je přepálená!)
Tuším podle toho schématu že se jedná o nabíječku s takovou tou "kapsou" na kabely, dvěma porcelánovými pojistkami a ampérmetrem uprostřed.
Kdysi jsme s kamarádem opravovali tuto nabíječku, také na výstupu nedávala napětí. V našem případě byl příčinou pouze váznoucí pohyblivý "palec" v přepínači. Jeho pohyblivý kontakt byl zatuhlý a nedosedal na pevný kontakt, plus všechny kontakty byly silně zoxydované.. Po promazání konkorem a rozhýbání nabíječka začala fungovat.
Striedavé napätie som ešte nemeral, jednosmerné na výstupe nebolo,no bolo merané na kábloch. ˇAno jedná sa o vami popisovanú nabíjačku. Nechápem prečo všetky vývody z vinutia medzi sebou pípaju.
0x
A doplňuji, že při tvých znalostech o elektrice bych rychle vyhledal, kdo si s tím bude vědět rady, než tě to utluče!
Sasa,pre niekoho stačí poznať princíp fungovania,aby pochopil. Ak by som videl navýjanie toho trafa,tak by som sa nepýtal.
ra20z, v prípade vadného selenoveho usmerňovača aké usmerňovacie diody by ste doporučil,aby zvládli daný výstupný prúd. Doma mám menší typ na 6V a 12 V rovnakej konštrukcie a tá nabíjačka so selenovým usmerňovačom je funkčná už cca 45 rokov. Mne ide o jej veľký rozsah a o to,že je to trafo a nie spínaný zdroj.
0x
