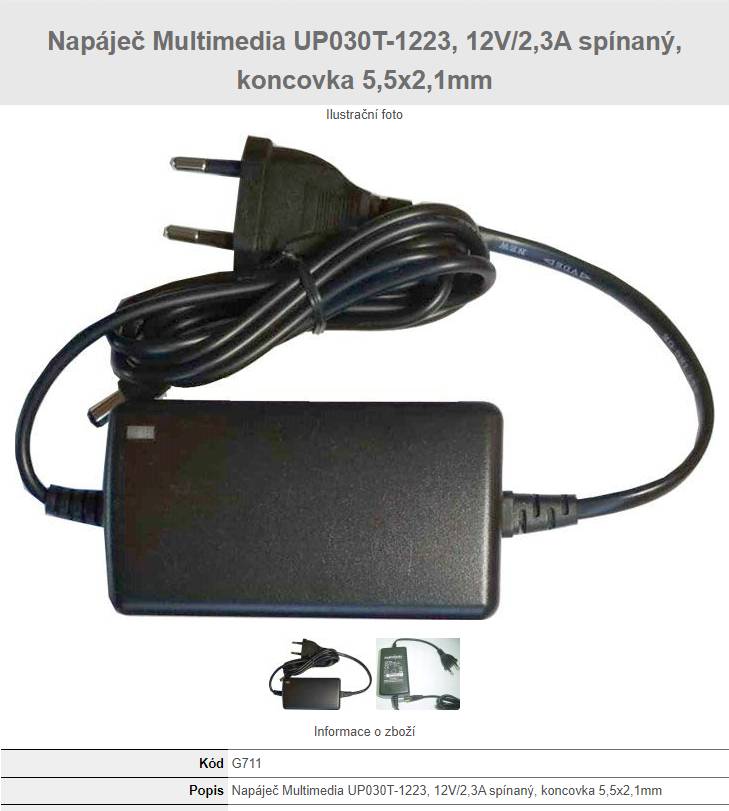

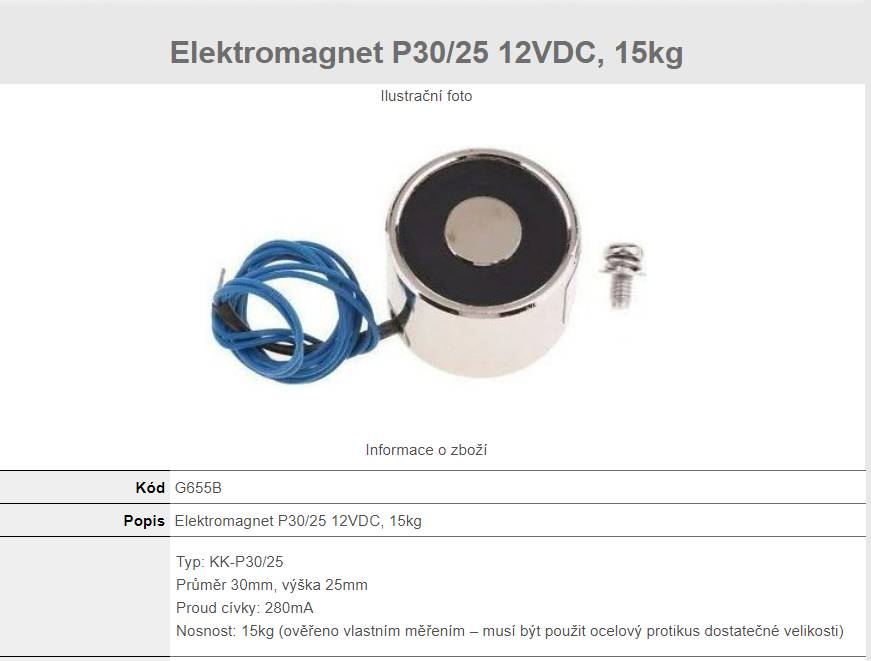

Ahoj chlapci chcem použit elektromagnet na 12V (obrázek) s týmto zdrojom, zdroj 12V 2,3A (obrázek). Je potřeba zapojít jak ochranu před přepětím ešte diodu ( když ano tak jakou) nebo jenom připojit elektromagnet ke zdroji? Vopřed díky za rady.Palo
2x
Ta dioda musi vydrzat v zavernom smera napatie zdroja, cize 12V, do vydrzi kazda. Pri vypnuti cievky tato vyrobi napatie opacnej polarity, ktore prejde cez diodu v priepustnom smere, prud moze byt v amperoch az ich desiatkach, preto je vhodne volit diodu na cim vacsi prud. Vyhovie aj dioda vymontovana z PC zdroja na sekundarnej strane, tam je vyhodou moznost spojit dve paraelne (su v spolocnom puzdre).

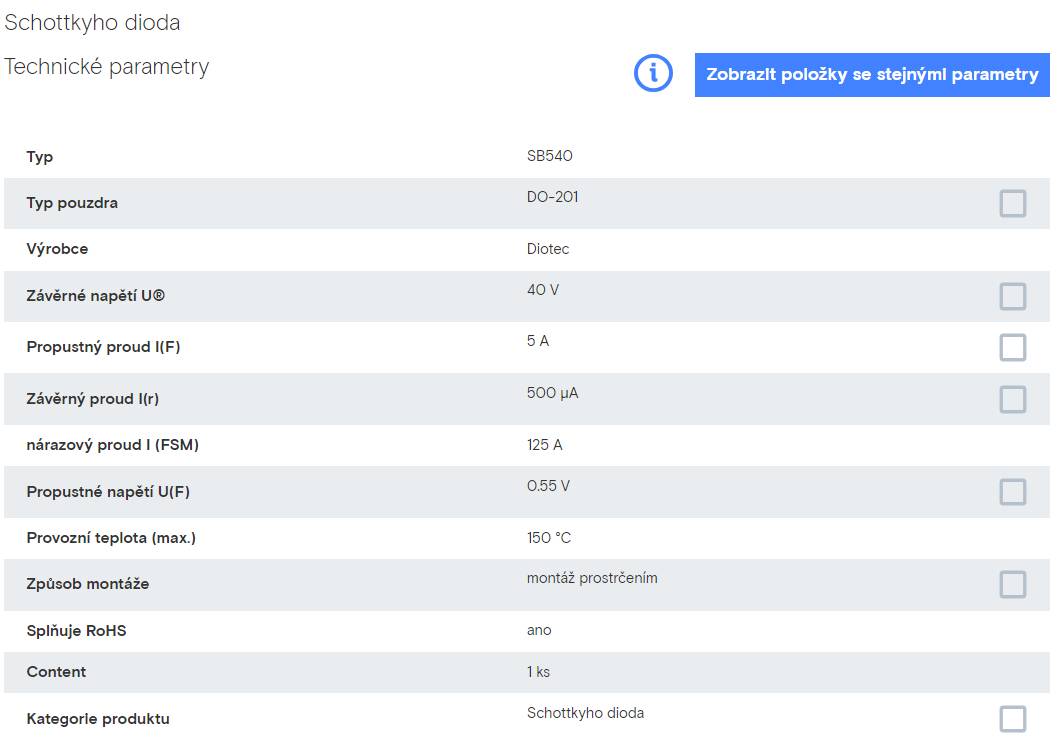

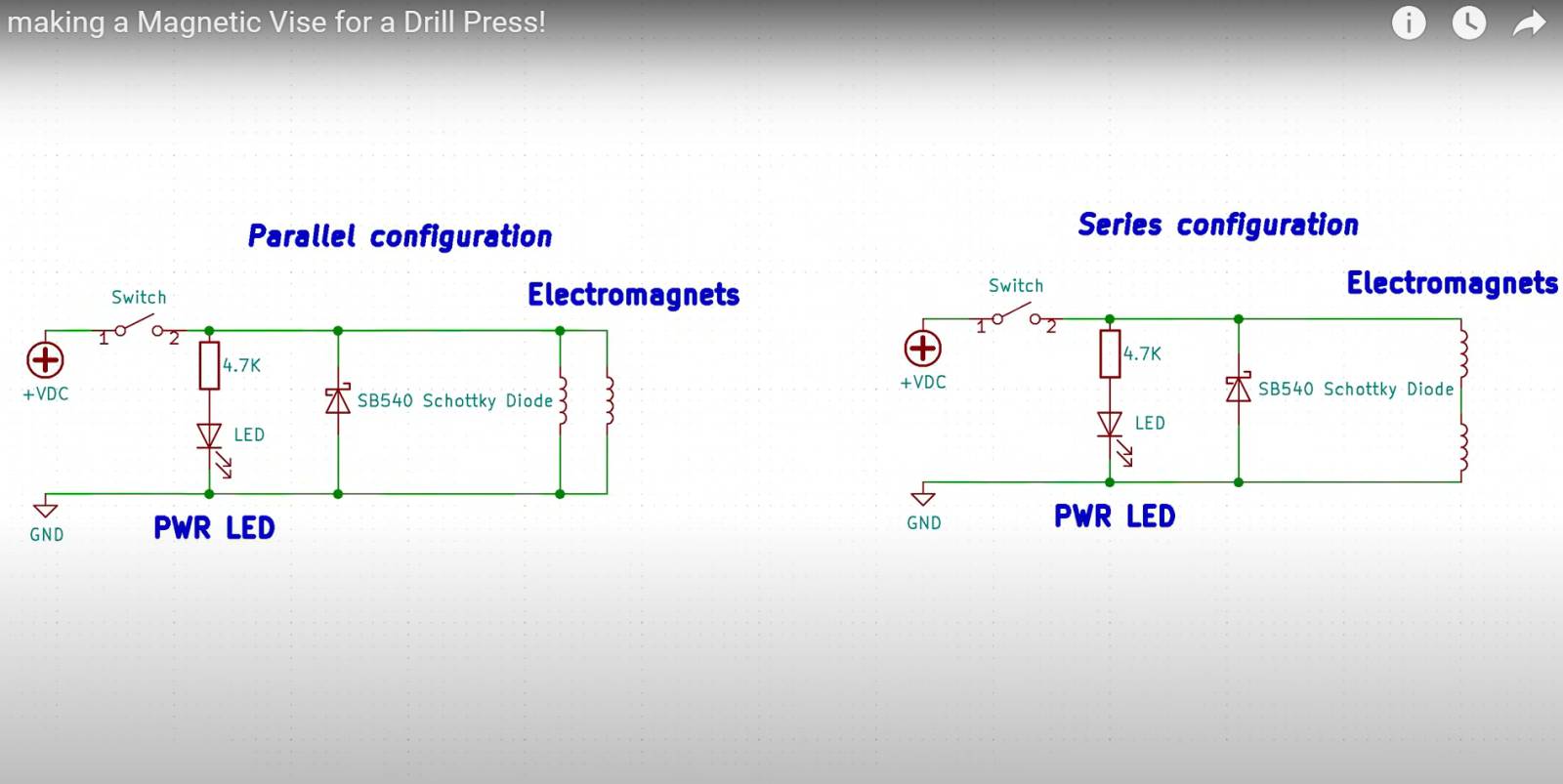

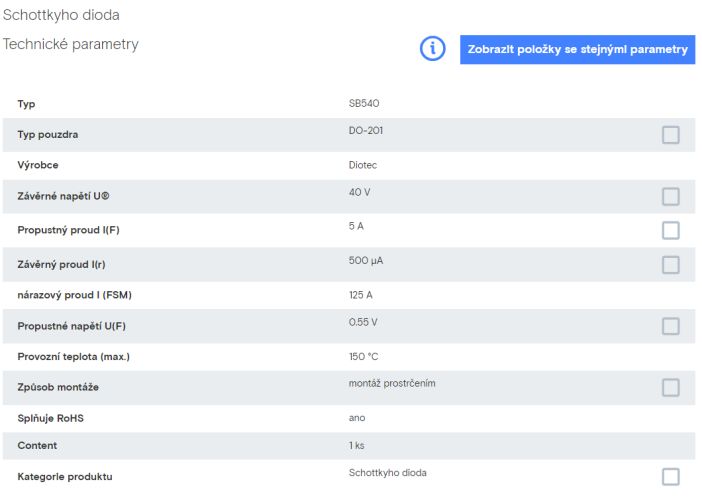

Ta schema je k elektromagnetu vyrobenýho z trafa mikrovlnky ... Mně jde hlavne o to když použít diodu tak jakou s jakou hodnotou? Nebo to je jedno a ke všem elektromagnetum se používa jenom dioda SB540 Schodky diode... Díky
Dioda musí být rychlá = schotky
a musí snést patřičný proud co vyrobít špička z cívky. Klidně můžeš použít schotky i na 30A (můžeš předimenzovat, ale bude stačit 5A
Jinak tu paralelně zapojenou blokovací diodu má od výroby i spousta relátek do aut, což jsou také cívky. Ze stejného důvodu. Cívka totiž po odpadu napětí vyrobí špičku napětí po předchozím naindukování.
Stačí se kouknout n googlu do voltampérové charakteristiky (grafu) cívky.
