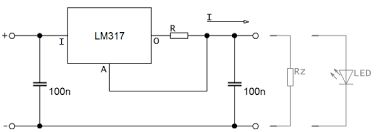

Zdroj proudu s lm317

Dyť to přesně vychází, 3V na ledku a 3V na stabilizátor (nezapomeňte ještě 1,3V na snímacím odporu). Asi máte nějaký starší model, novějším stačí o něco míň.

Bez ledky do zkratu by ale 3+1,3=4,3V měly stačit. 6V je trochu dost. Jinak jak jsem napsal 3+3,2+1,3=7,5V. To je taky důvod, proč to není nejlepší řešení pro ledku. A to i když počítám, že se většinou spokojí s daleko menším napětím, než katalogové 3V.

Hledejte low-drop stabilizátory a na co nejmenší napětí (1,2 se dělá něco jako LF120, chtěl jsem ho najít, ale GME ). LF330 jsem kdysi použil pro přeměnu 4,2 (4 nabíjecí baterky) na 3,3 V. Slouží dodnes, ale napájený z powerbanky (4,5-5,5). I pevný stabilizátor se dá zapojit jako zdroj proudu, úplně stejně jako LM317. Ale pořád vám to nevyjde, 1,2+0,8+3,2=5,2 a mám pocit, že tyhle na malé napětí mají ten drop větší.

Ano jde o svítilnu. Jednu svítilnu jsem v minulosti opravoval a měl jsem za to, že je zde použit LM317 (smd), chyba byla jinde tak jsem nepátral dál. Koukám, že tam byl použit zvyšující napěťový zdroj s 2108A (baterie 3x1,5V asi byla serioparalelně na 3V a ze zdroje 3V3 pro LED ).
Na LM317 vůbec netrvám, jen mi šlo to předělat 1W svítilnu na lionku a právě samotný rezistor z důvodu změny jasu jsem nechtěl použít.
Ve výpočtech jsem zapomněl použít hlavu a neuvědomil si, že je celý obvod zapojen seriově...
Všem díky

LM 317 nezvladne v tom zapojeni ubytok na led, ubytok na vnutornom regulacnom tranzistore a snimacom odpore. Sucet tych napati vyrazne prevysuje napatie jedneho lion clanku (3.6 - 4.2 V).

Nehovoriac o biednej ucinnosti a zbytocnom teple, kupte na ali modul spinaneho zdroja - budica pre led, ktory toto vsetko vyriesi.

Ak trvate na LM 317, musite najprv zvysujucim menicom vyrobit napatie tak od 7V vyssie alebo dat dva aku do serie.

Skuste si to simulovat v LT spice, uvidite ake je min potrebne napatie.
