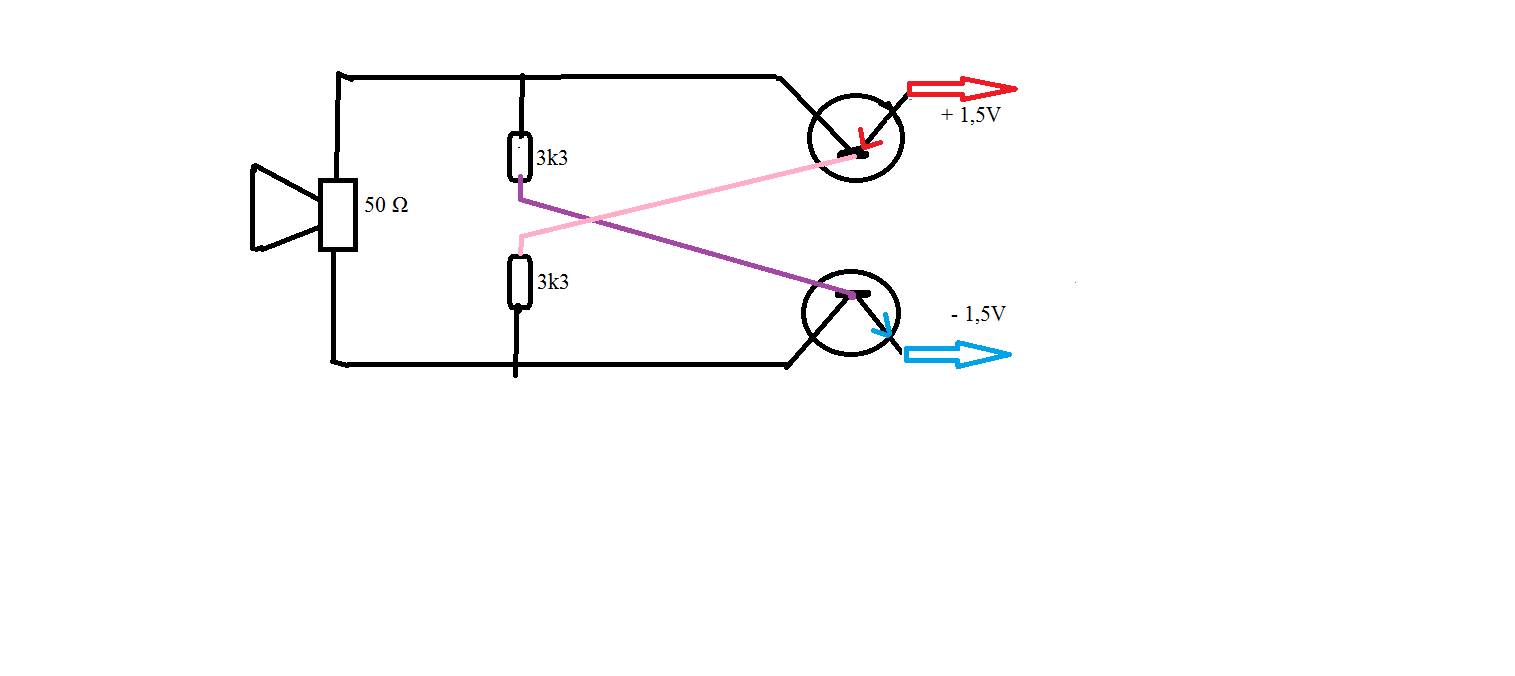

na -Nuke Elektrobastlírna- jsme s vnukem narazili na schema souměrného bzučáku ( příloha ). Může to vůbec takhle jednoduše fungovat. My jsme to podle toho schemátka ubastlili ( TRANZISTORy: A1015, D655 , sluchátko 50 Ω , odpory 2x 3k3 - součástky odzkoušené), ale nepíská ani náhodou; při napětí 1,5 až 6V - při přiložení napěti sluchátko jenom zachrastí. .
1x
Myslím, že tam je někde chyba -
Pokud se ten horní tranzistor otevře, přijde na bázi dolního tranzistoru kladné napští, to ho otevře, což přivede na bázi horního napětí záporné a otevře ho, takže to bude vesele otevřené pořád.

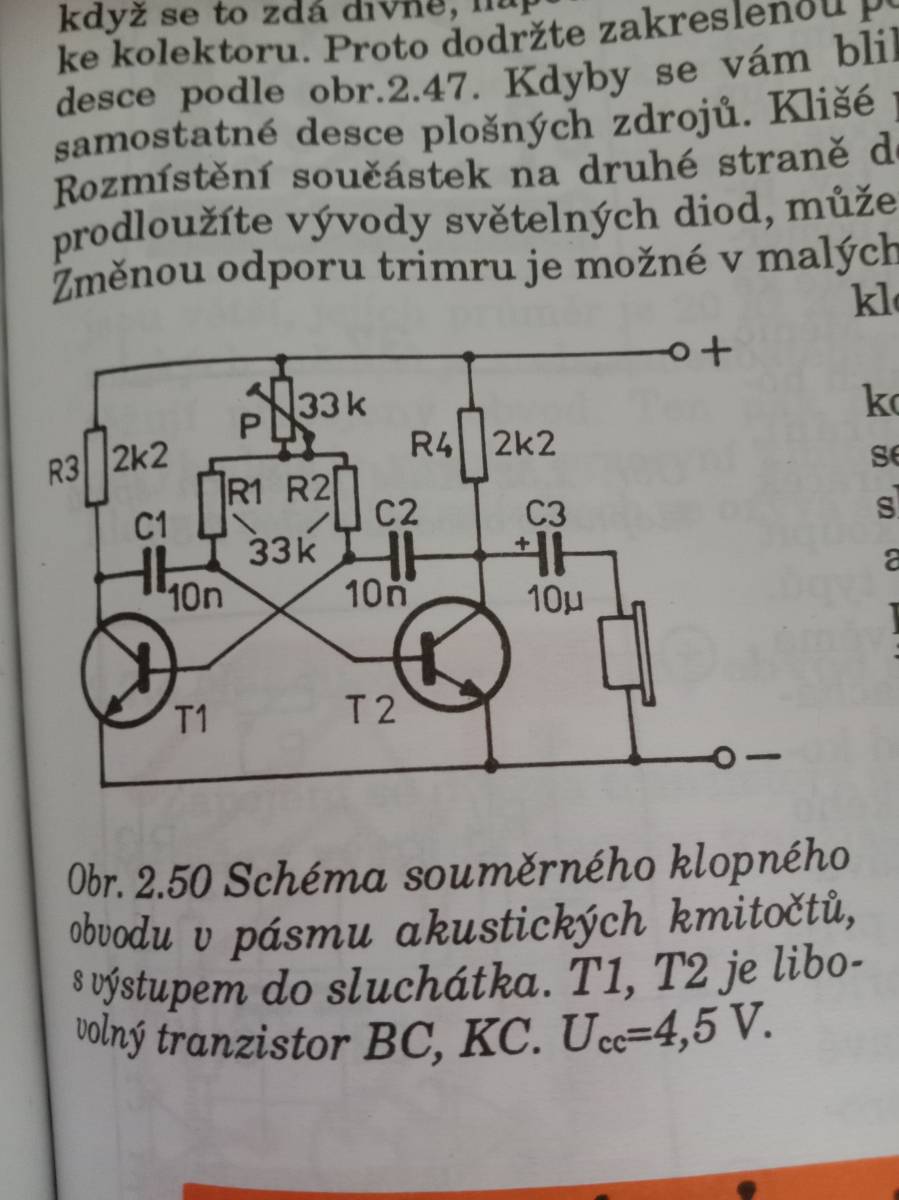

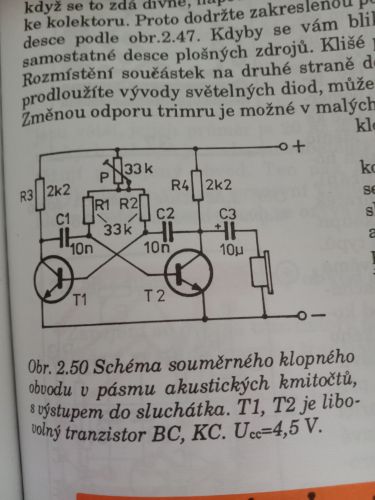

Navíc se většinou do podobných schémátek dávají kondenzátory, které se postupně nabíjí/vybíjí a tím definujou rychlost překlápění obvodu a tedy i výšku generovaného zvuku.
Doporučoval bych se přeptat tam, kde jste na to narazili. Občas se na netu objevují špatně překreslená schémata, která vůbec nemohou fungovat ...
Hmm to je schematko z roku 2007 tuším, takže bude těžké autora dohnat...Dle mne chyběji kondíky. Jinak jednoduchých zapojení bzučáků je na netu hafo! Vyzkoušet jiný.

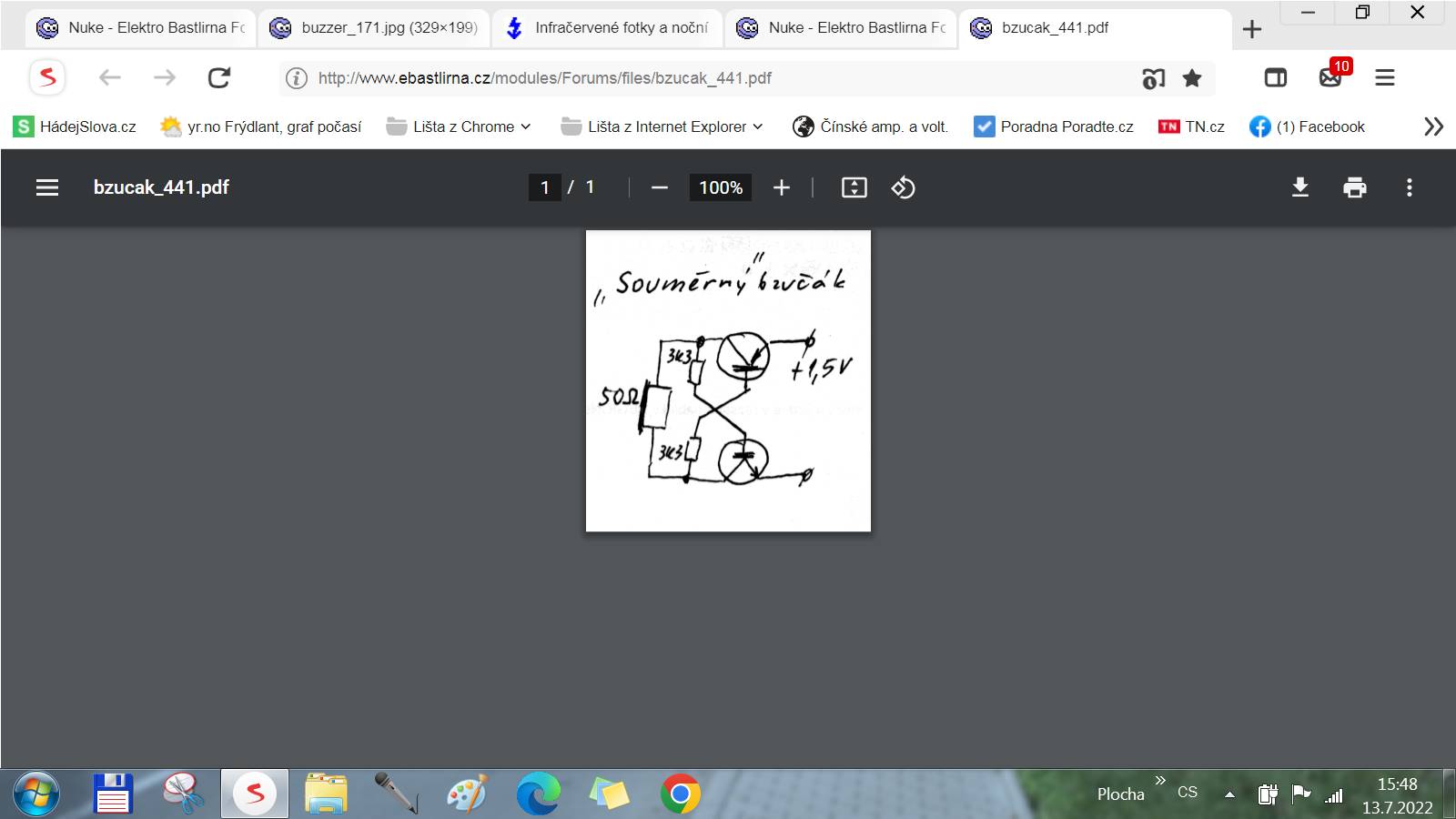

jak jsem již uvedla: na toto schemátko jsme narazili na dá se říci odborném elektronickém portálu ( NUKE ) a tak jsme se domnívali, že se jedná o osvědčené/funkční zapojení. Zaujala nás jednoduchost a tak jsem si zalaborovali. Děkuji všem za podněty a přeji pohodový závěr víkendu
Taky někdy zajdu na bastlírnu.. Jestli jsem ale četl dobře příspěvek je z r. 2007 a na fóru se řešil jiný problém. Ten přispěvatel, který tam dal toto zapojení- jak je vidět již malované od ruky, tak myslím, že tam píše, že tohle někde viděl apod. Rozhodně ne jako návod na konstrukci. Pokud chcete něco bastlit najděte si ověřené konstukce, ale je potřeba mít i
patřičné vybavení- měřící přístroj -alespoň multimetr a základní znalosti funkce jednotlivých součástek.A to jak aktivních , tak pasivních,proto aby když tam udělám nějakou botu jsem byl schopen jí najít. Jak píše jiný poradce začínat od píky, třeba formou stavebnic. Začínali jsme od krystalky, přes radijko s přímým zesílením a pak teprve superhet apod.
V dnešní době digitalizace opět začít bastlit od hradel, přes čítače apod. Nebo najít někoho, kdo se vyzná a může poradit.
0x
Zrovna tenhle obvod jsem tedy ještě neviděl a neobsahuje klasický RC člen, na jehož kmitočtu by to kmitalo, ale nedá se úplně vyloučit, že by nějaké podobné zapojení mohlo kmitat na vlastním rezonančním kmitočtu měniče. V takovém připadě by to ale v jednoduchém simulátoru se zjedodušeným náhradním schématem měniče fungovat nemuselo.
