Elektronika - pozná někdo součástku?
Co to ne/dělá resp. má dělat?
Fotky:
17x
Nejedná se o relé...
Je to pouze jazýčkový kontakt. Ve skle dva kovové kontakty, které se v magnetickém poli sepnou.
Používá se u čidel a snímačů (třeba alarmy dveří a oken), kde třeba při nějakém posuvu nebo zavření dvířek dojde k přiblížení magnetu.
Používa se i v relé, ale to je tento kontakt schován v jádru cívky a celé je to zalité plastem. Taková relé jsou pro malé proudy a k vůli pomalé setrvačnosti v nenáročných aplikacích spínání (ne v digitální technice, kde by se spínalo rychle po sobě).
Výhodou jazýčkového kontaktu je použití i ve výbušném porstředí a v prostředí s plyny, kdy kontakt jiskří ve skle a nemůže nic zapálit.
8x
Dva kontakty zatavené ve skleněné trubičce, většinou v magn.poli spínají el. obvod.
Nebo přidáním dalšího magnetu opačné polarity se sepnuté kontakty rozepnou.
Místo magnetů může spínat v magnetickém poli cívky.
Získal jsem více takových "relé" rozebráním starších nefunkčních telefónů, kde pod tlačítky nejsou mech. kontakty, ale právě trubičky a magnety.
Používali jsme na signalizací otevření dveří, na kontrolu posunu brány a pod.
3x

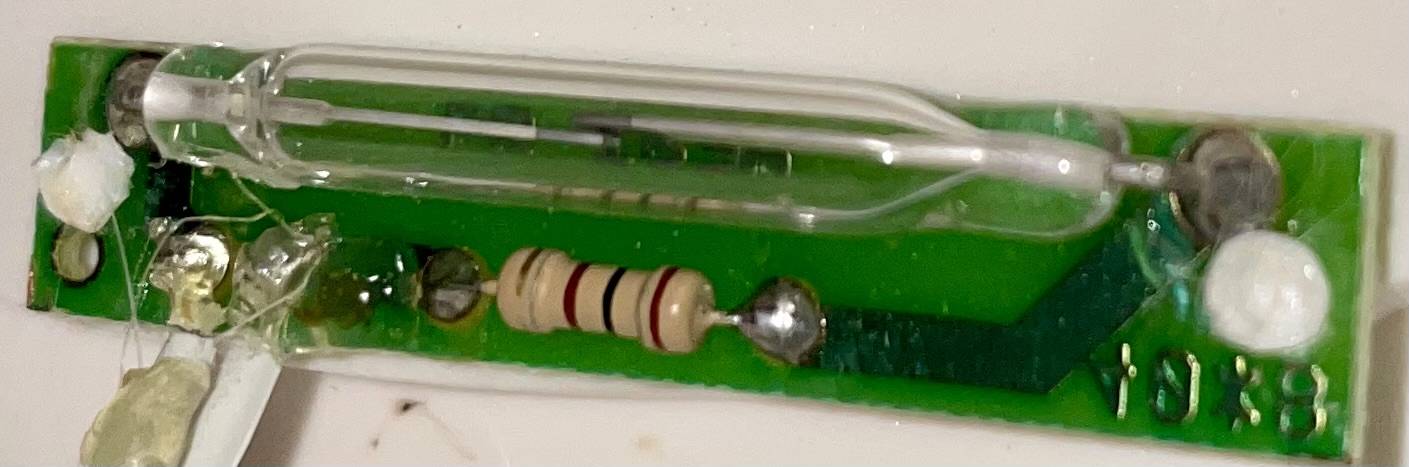

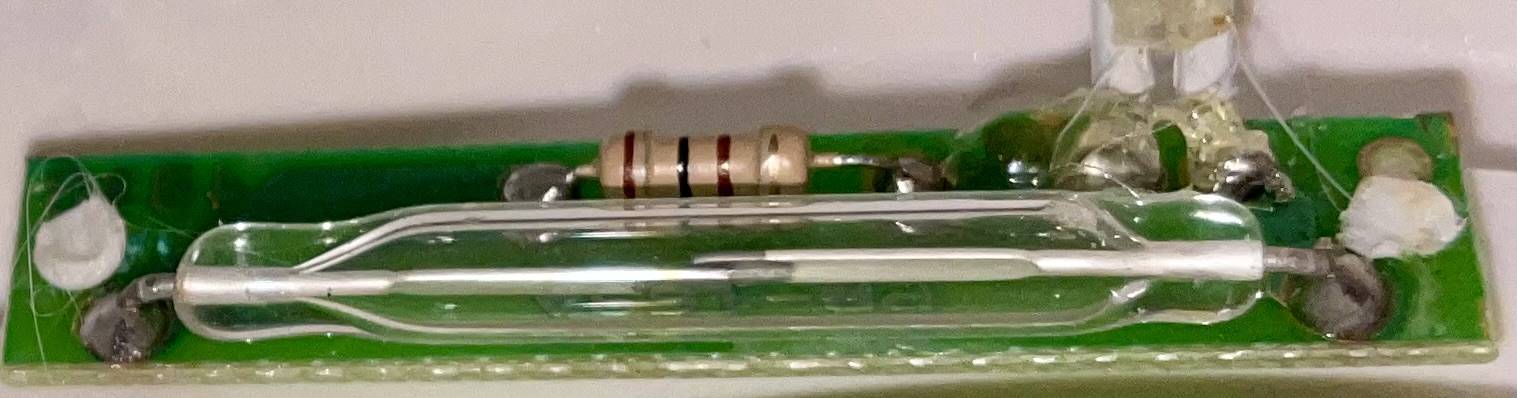

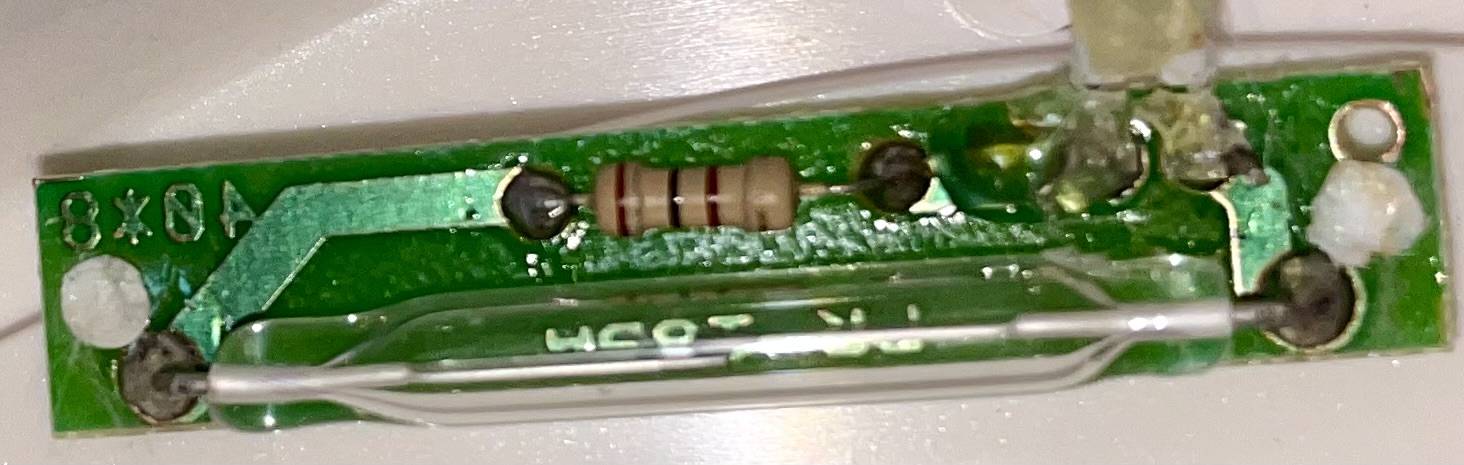

A jinak celé dohromady to je nějaký dveřní/okenní snímač. Na zdi je toto (v pastovém pouzdře) na okně nebo dveřích potom magnet. Ten odpor je tam proto, aby sse nelepily kontakty, když jsem tohle kdysi zkoušel postavit (jazýčkové kontakty jsem měl vybrakované z něčeho), měl jsem právě problém, že dveře byly otevřené, ale kontakt se nerozpojil. Nějak jsem potom nepátral, prostě odpor 100 ohmů neovlivnil funkci relé, které jsem tím vypínal, ale od té doby to už víc jak 20 let spolehlivě funguje.
