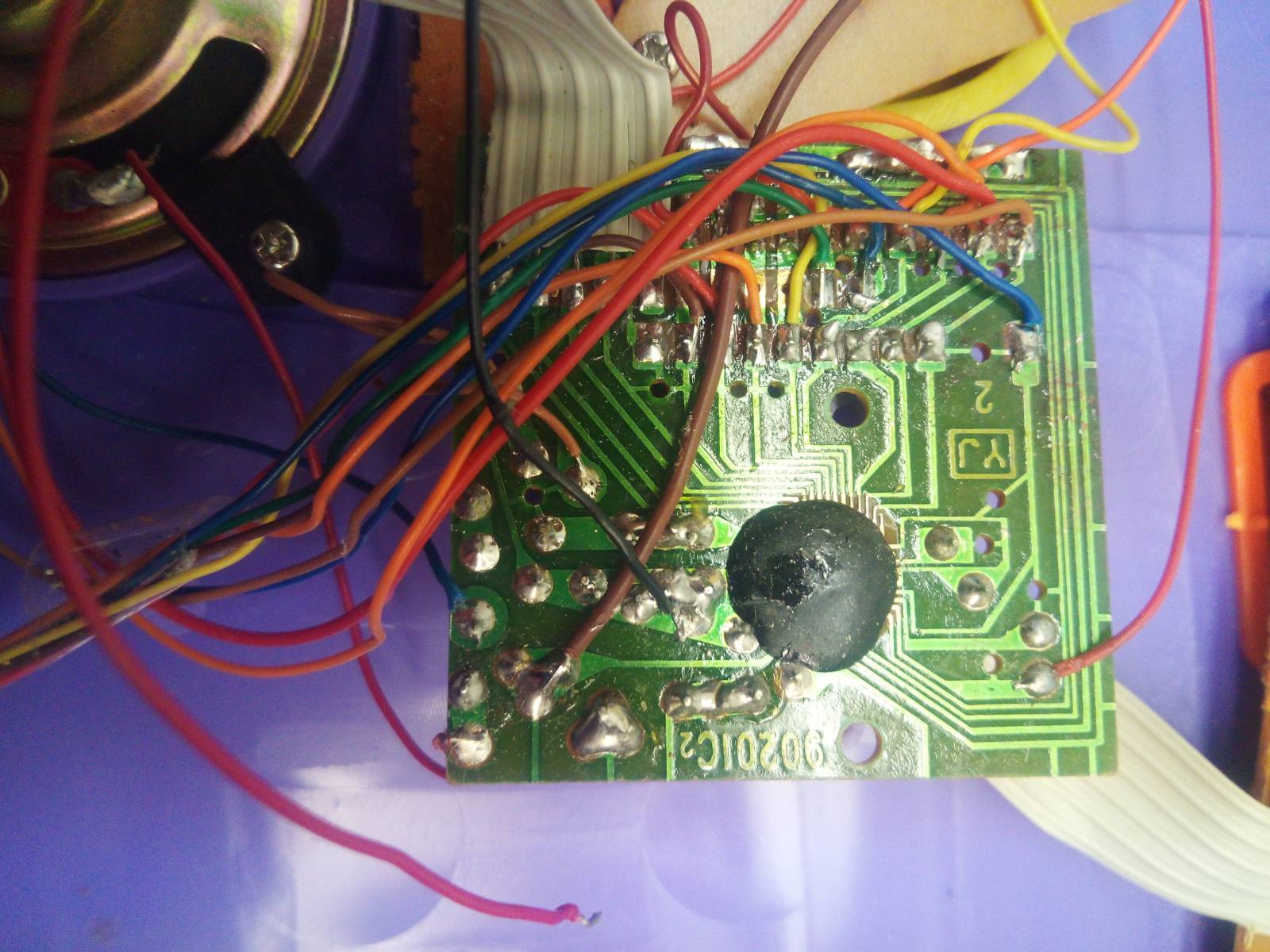

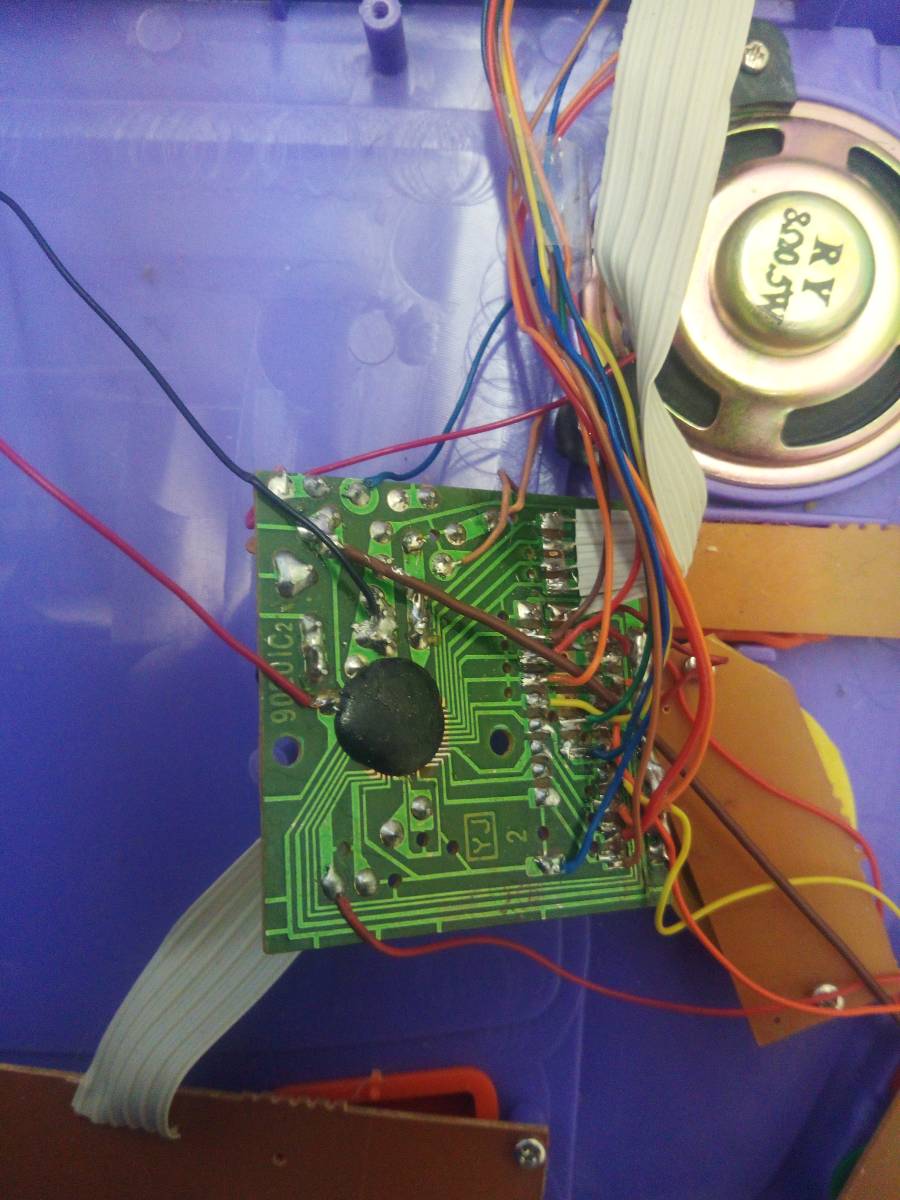

Přestala fungovat a po rozebrání jsem zjistil, že odpadnul červený napájecí drát + pól od baterie. Černý je na desce - zapojený a červený + volný, nevím kam na desku příjde pájkou napájet.
Nedokázal by mi někdo poradit?
Děkuju
4x

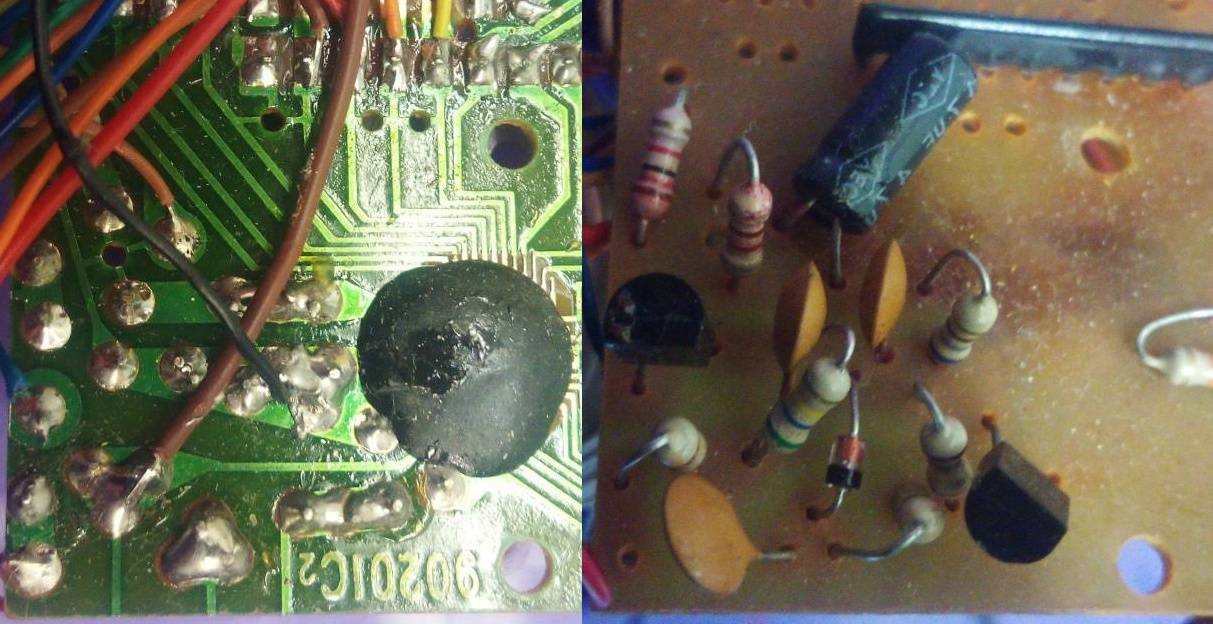

Pro zájemce-luštitele přikládám příslušné výřezy se správně převrácenými stranami pro snadnější krokování cestiček a součástek. Orientujte se podle vyvrtaných neprokovených děr.
Původně jsem chtěl ten červený drátek plácnout stejně jako @tomkk na tu druhou tlustou čáru vedoucí k tomu integrovanému čipu ("černá skvrna"), ale pak mě zarazilo, že je tam zapojený paralelně odpor mezi těmi tlustými čárami, tedy mezi černým (asi minus od baterky) a našim připojovaným červeným (plusem od baterky).

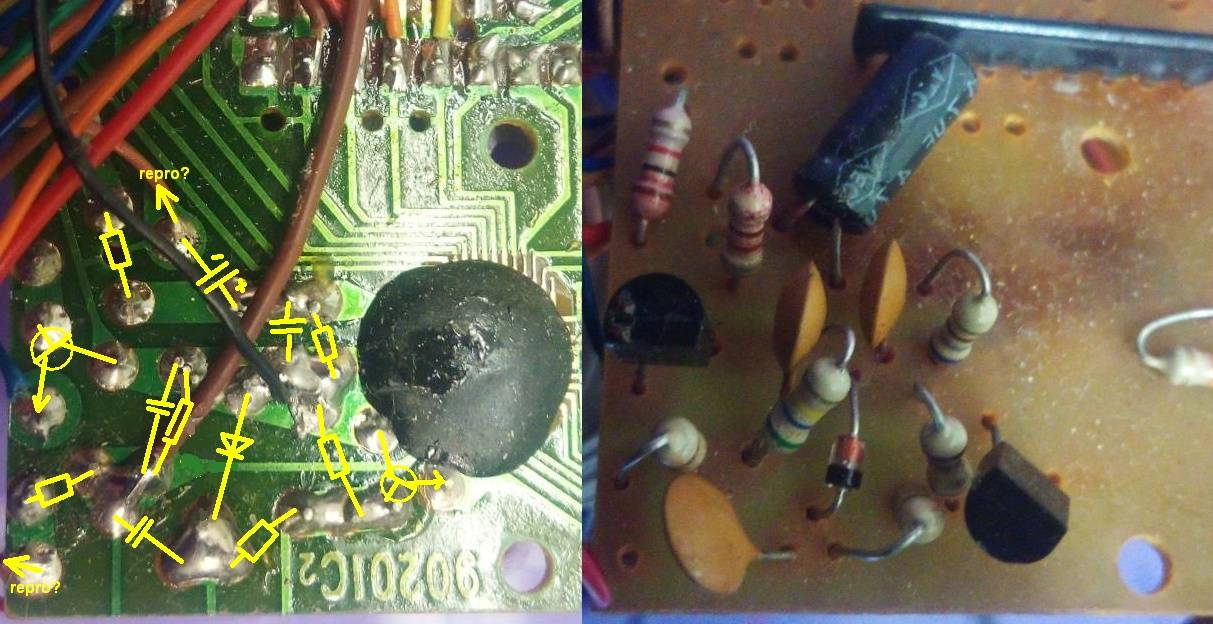

Tak jsem ještě dokreslil součástky přímo na desku (snad mám ty tranzistory a elektrolyt dobře) a jsem z toho ještě zmatenější než předtím.
Opravdu je černý drát mínus od baterky a červený plus? Vím, že to tal má být, ale ty tranzistory mají uzemněné kolektory a i ta dioda otevírá do nižšího napětí.
Ten černý drát vede opravdu od baterie - pól.
Červený který není zapojený je +
Jsou tam celkem 3 AA baterie zapojené v sérii.
Tak a teď ještě kdo to rozluští za borca?
2x

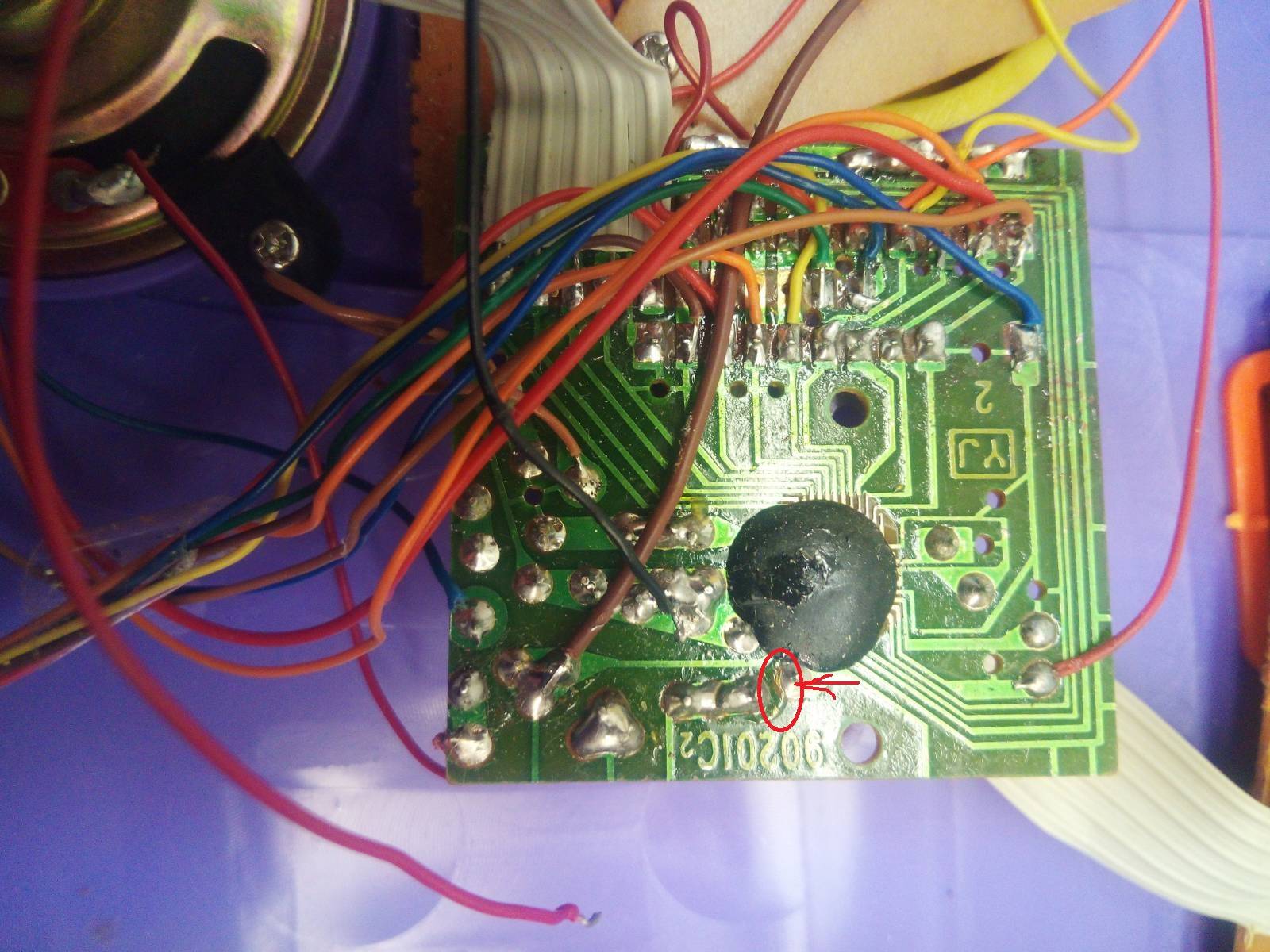

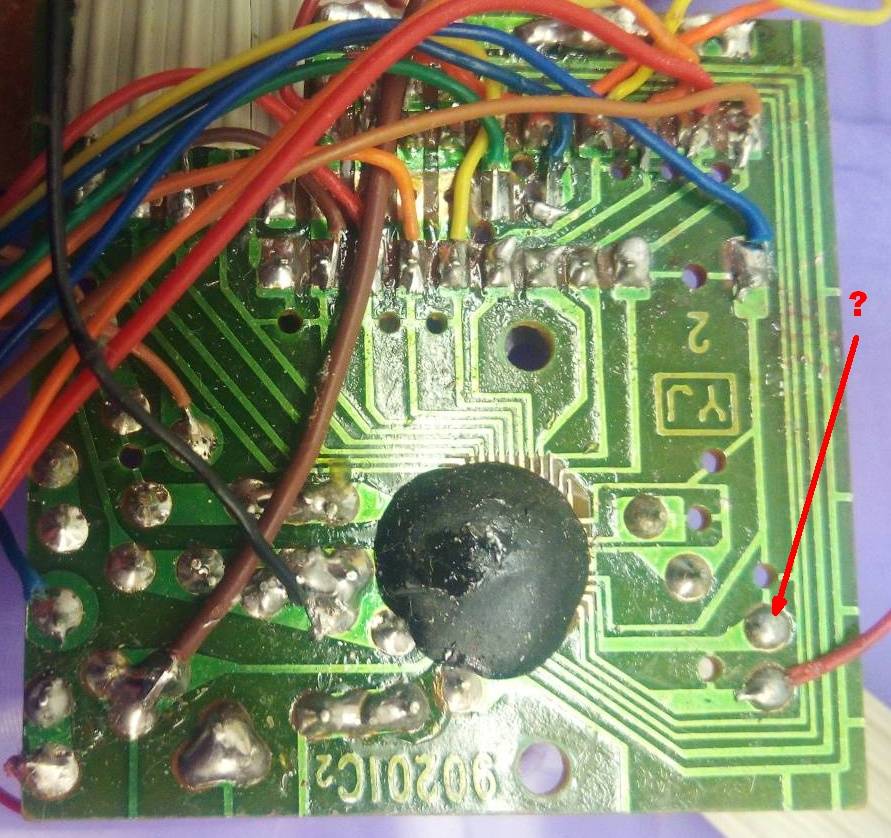

Je to ošklivej bastl. Tipoval bych, že zde, ale prvně bych to zkusmo propojil přes nějaký odpor kolem 33 Ohm, který omezí proud, pokud to není ono.
doplněno 17.04.23 10:10: A není ten odpor nějaká hodně vysoká hodnota? Jednak ta šína je jediná druhá tlustá a i u té šipky to vypadá na jamku po upadlém drátu. A blokovací keramika je mezi těmi šínami taky.
doplněno 17.04.23 10:17:

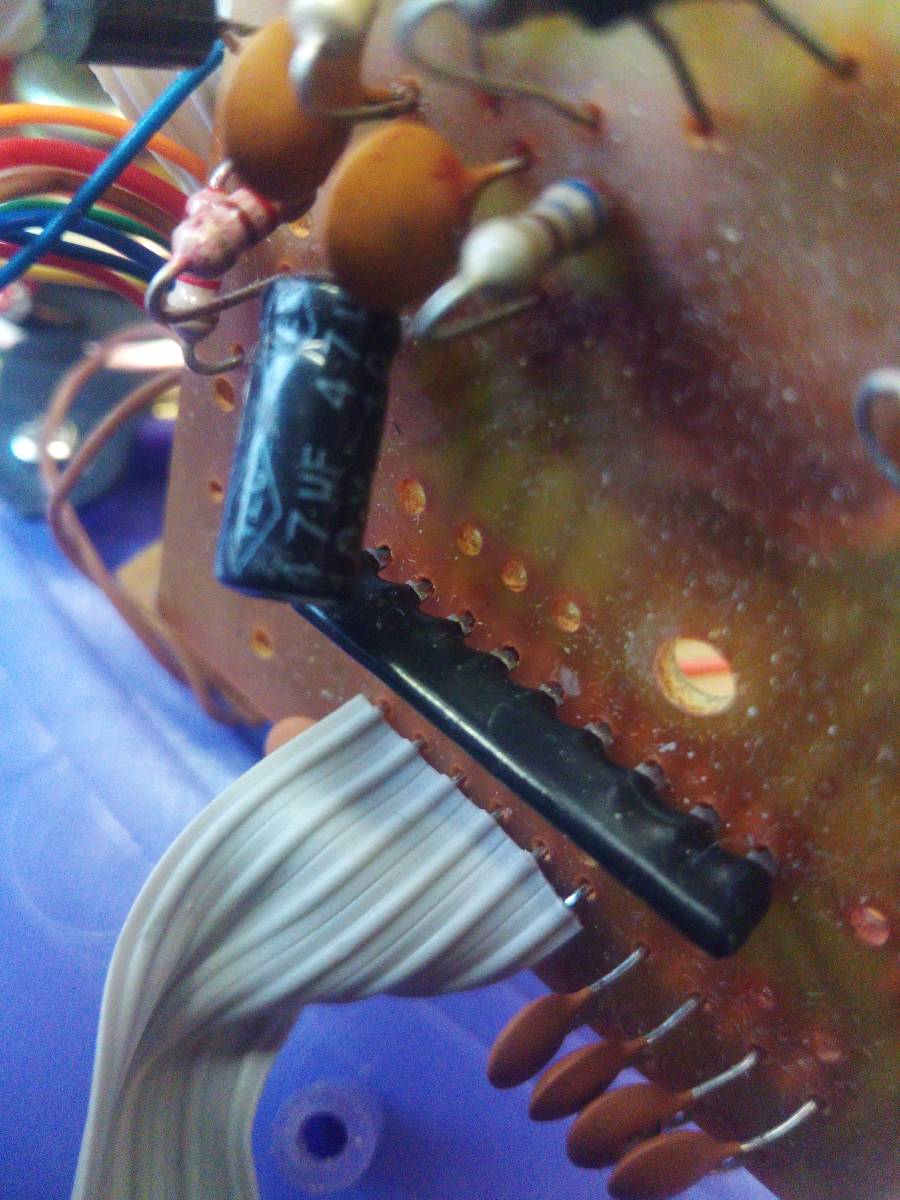

Ale taky, jak na to koukám, by to mohl být zvykový výstup. Kam vede ten hnědej drát z druhého konce elytu, nevede k repráku, není to odělovací elyt zvukového výstupu?

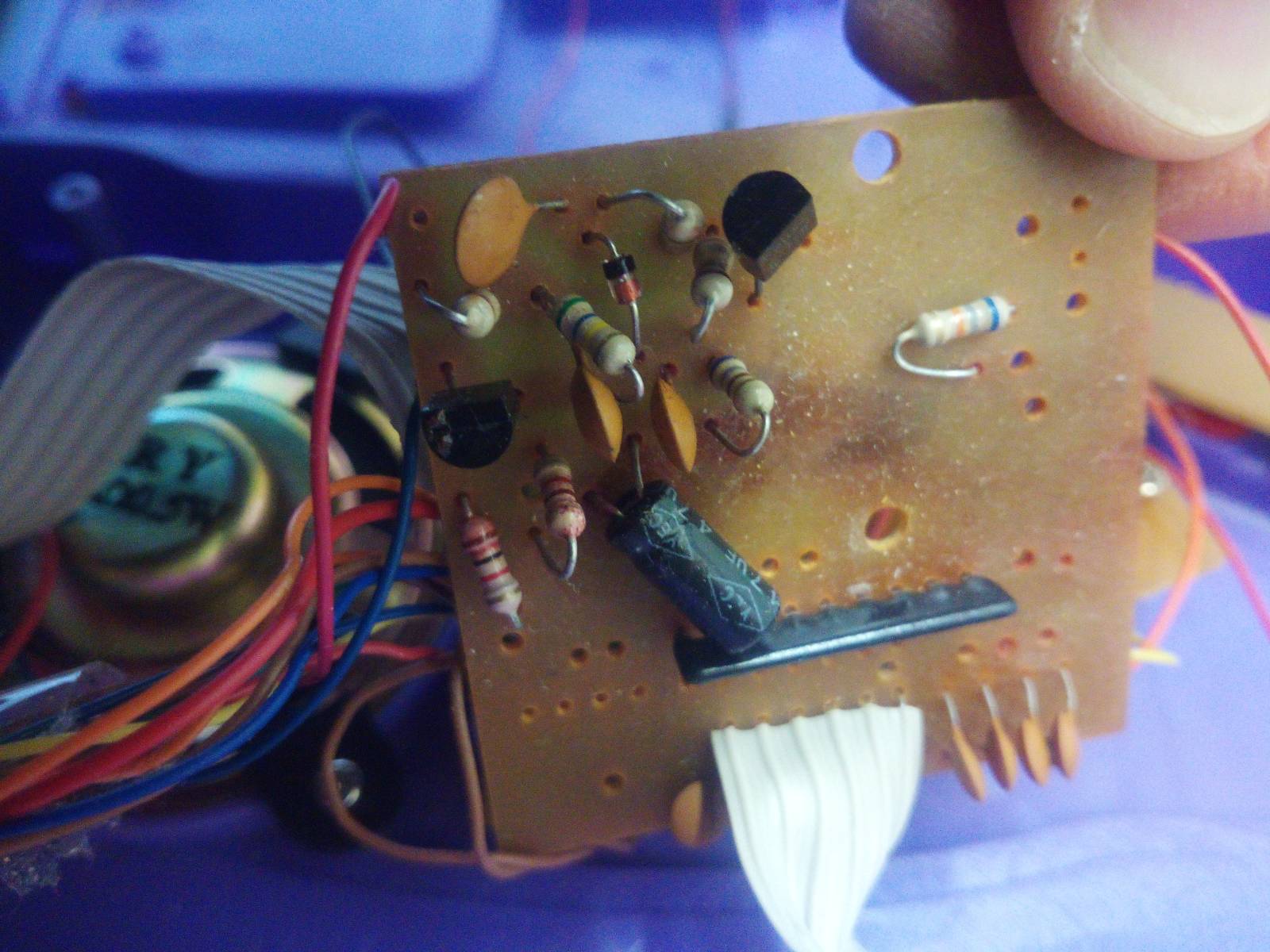

Ta černá placka z TOP strany je vícenásobný odpor? Jeho společný vývod by taky teoreticky mohl vést na plus.
2x

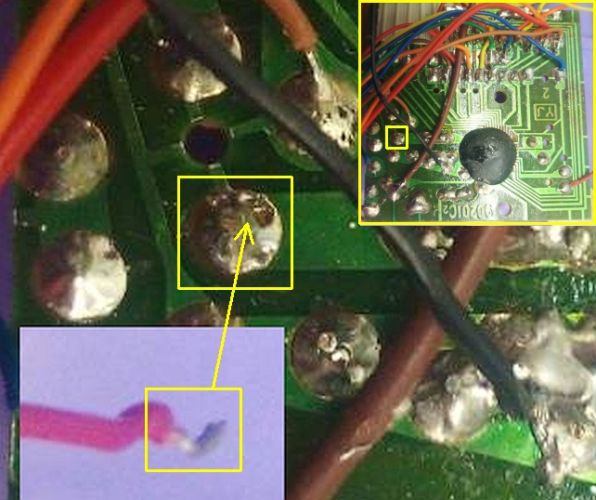

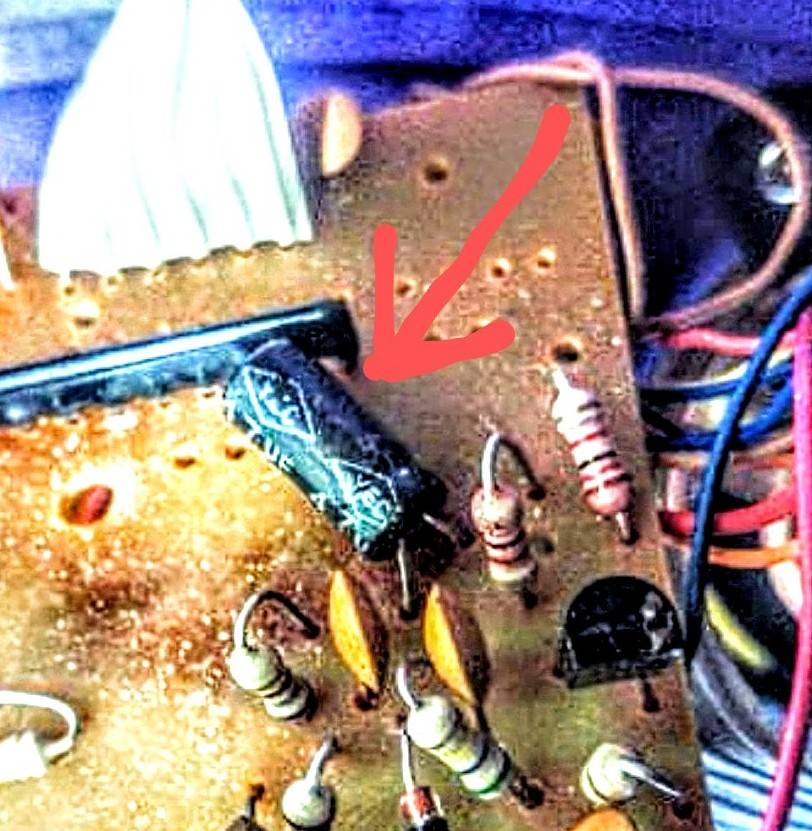

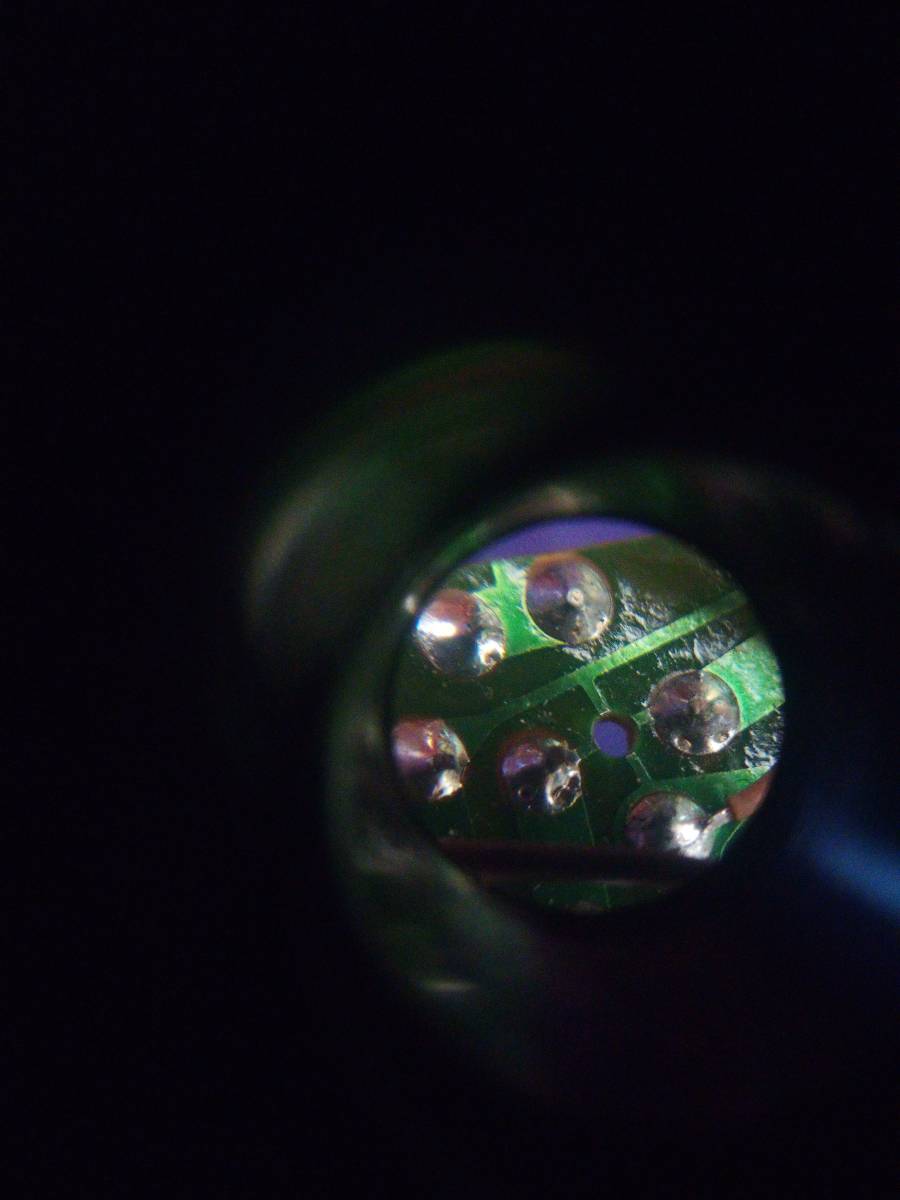

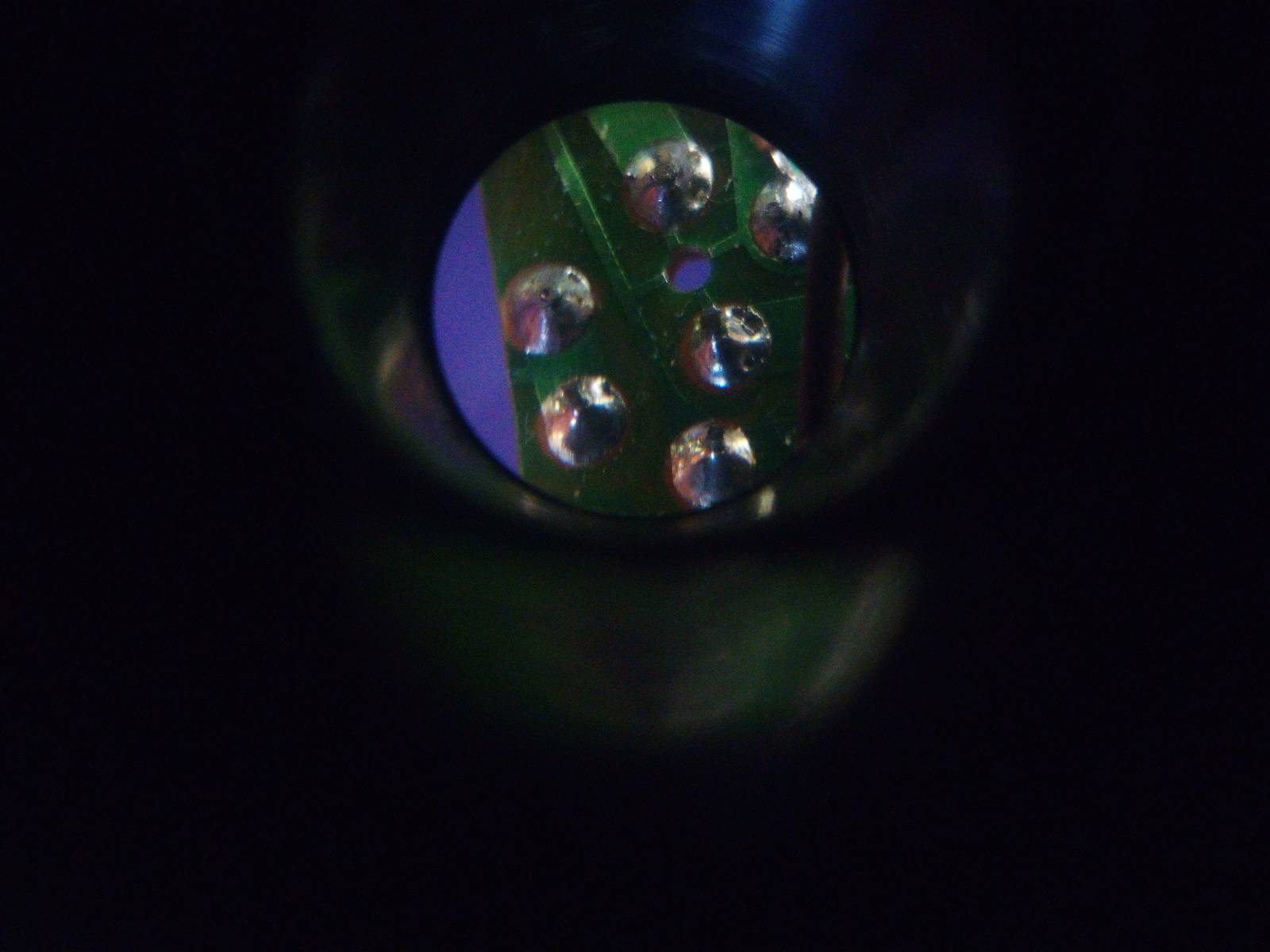

Co je v tom zakroužkovaném místě označeném šipkou? Vypadá to, jako zbytek vodiče (jednotlivé žilky).
2x

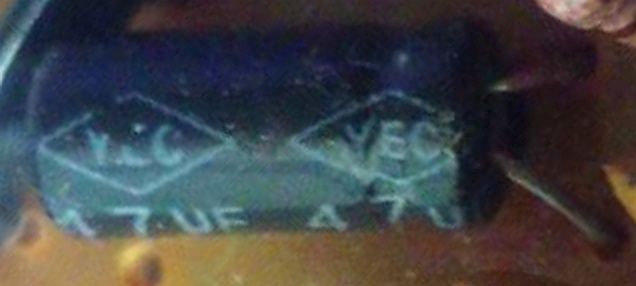

OPATRNĚ ho zkus "postavit" a najít na jeho obalu polaritu + nebo -
Potom už bys mohl s měřákem prozvonit plošný spoj a najít místo na připájení odpadlíka...
Prosím vás není tu někdo, kdo by to dokázal poznat z fotek té desky z obou stran? Nějak to odvodil? Vím, že je to asi křížovka.
Nerad bych to zkoušením kam ten červený drátek přikládat spálil.
Děkuju
@arny uhádl odpověď, dnes jsem to risknul a na druhý pokus to vyšlo a nic se nespálilo, mám radost.
Díky
