díky moc
3x

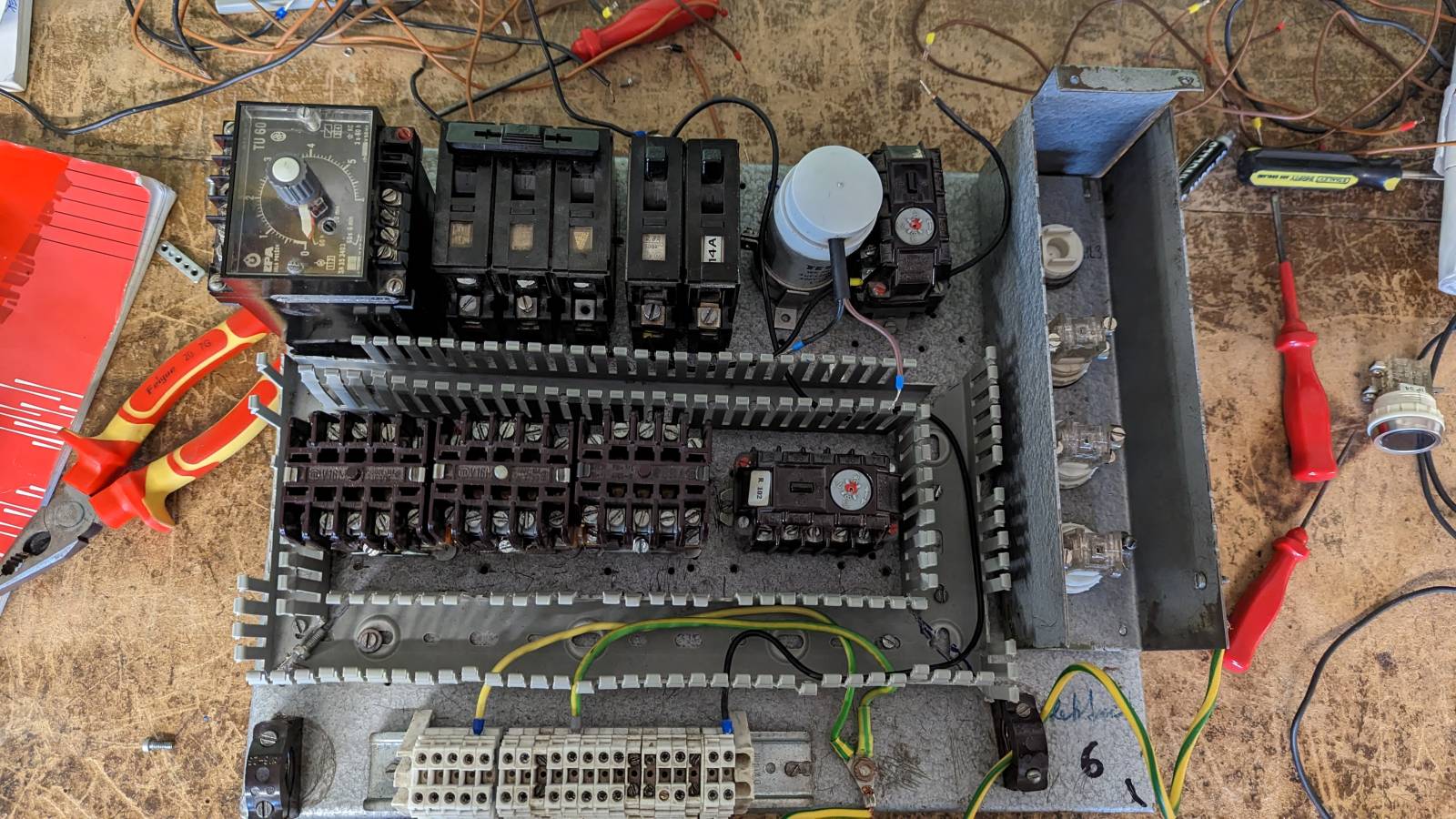

Obávám se, že by to byla pěkná matlanice. Spojů je tam vcelku dost. Pokud se v tom chcete vyznat tak si označte jednotlivé přístroje dle schématu, případně doplňte do schématu jednotlivé popisy kontaktu a pak jděte drát po drátu, který si postupně odškrkávejte ve schématu. Pak budete vědět co už máte zapojené a na nic nezapomenete.
2x

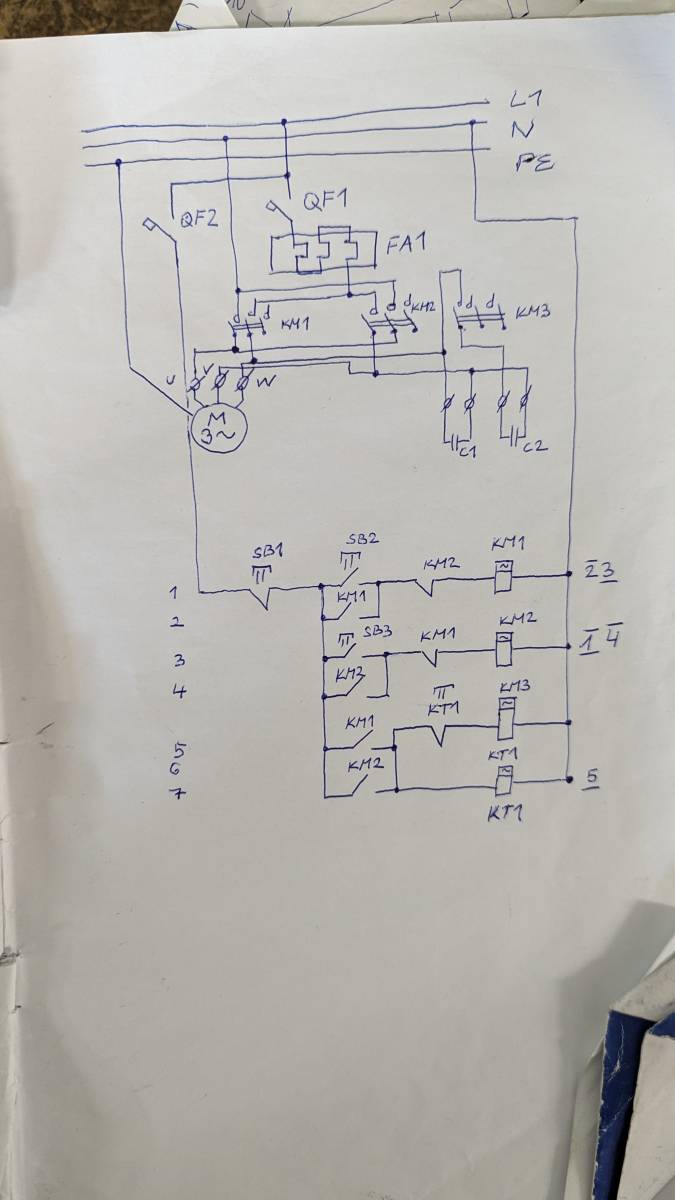

Postupoval bych podle schématu. Hlavní je ujasnit si souvislost mezi symboly na schématu a tím, co mám fyzicky před sebou. Stykače jsou jasné, jejich hlavní kontakty taky. Pomocné kontakty si zjistit, které jsou spínací a které rozpínací. Tepelná ochrana je taky jednoduchá, U, V, W jsou fáze (zde v sérii) P,Q je rozínací kontakt. Pak je tam ještě 1,2 ten je určený pro signalizaci zapůsobení (třeba na červenou kontrolku), ve schématu nevidim, že by byl zapojený.
Já bych váhal akorát u toho časového relé, ale to snad nebude takový problém (snad na něm nějaká legenda bude). Jenom nevidím druhý kondenzátor, který má připojovat.
A mimochodem pokud by motor měl běžet déle, tak po celou dobu napájíte časové relé. Otázka může znít, jak schéma vylepšíte pro vyřešení tohoto nedostatku. Ale to už jsme asi na úplně jiném levelu.
Jak už bylo napsáno, schéma zapojení (to co máte) je ten nejlepší způsob, jakým to nakreslit. Proto také schémata vznikla už v počátcích elektrotechniky. Pokud máte počmáratelnou kopii, přikreslete si tam označení a svorek a máte zapojovací plán lepší, než by tady kdo do té fotky bych schopný zakreslit. Zapojené vodiče si potom můžete odškrtávat. Takto se dá celkem bez problémů a s přehledem zapojit i dost složitý obvod a je jedno jestli ze stykačů, tranzistorů nebo něčeho jiného.
2x
Rady od @ml1 a od @ed popisují osvědčené způsoby zapojování a kontroly, používané roky.
.
@mnd Si děláš srandu?! Rád bych věděl, jak bys ty dokázal určit podle pokresleného obrázku, případně na nové fotce už zapojených přístrojů, zda to je zadrátované správně a funkčně. Jak bys chtěl zkontrolovat, či jsou kontakty, svorky správně propojeny, když nejsou vidět.
Zkus aspoň zkontrolovat a dej vědět, zda to zapojení podle toho náčrtku zapojení bude funkční!
...je to přece úplně jednoduché!
0x
Si děláš srandu na domácí úkol? Zapoj to a pak to možná zkontrolujeme a opravíme.Ve finále je to úplně jednoduché.
0x
to zapojuješ 3f motor na 1f síť pomocí kondíků? Tak to nakresli srozumitelně. Nejsme luštitelé čmáranic..
0x
jo tepelná by to mohla být.. no pokud to tazatel neupřesní asi to nikdo nenakreslí..
doplněno 21.03.23 18:19:
mimochodem na desce je jen jeden kondík, na výkresu dva, tlačítka nejsou vůbec popsána, které je které takže každá snaha je marná..
