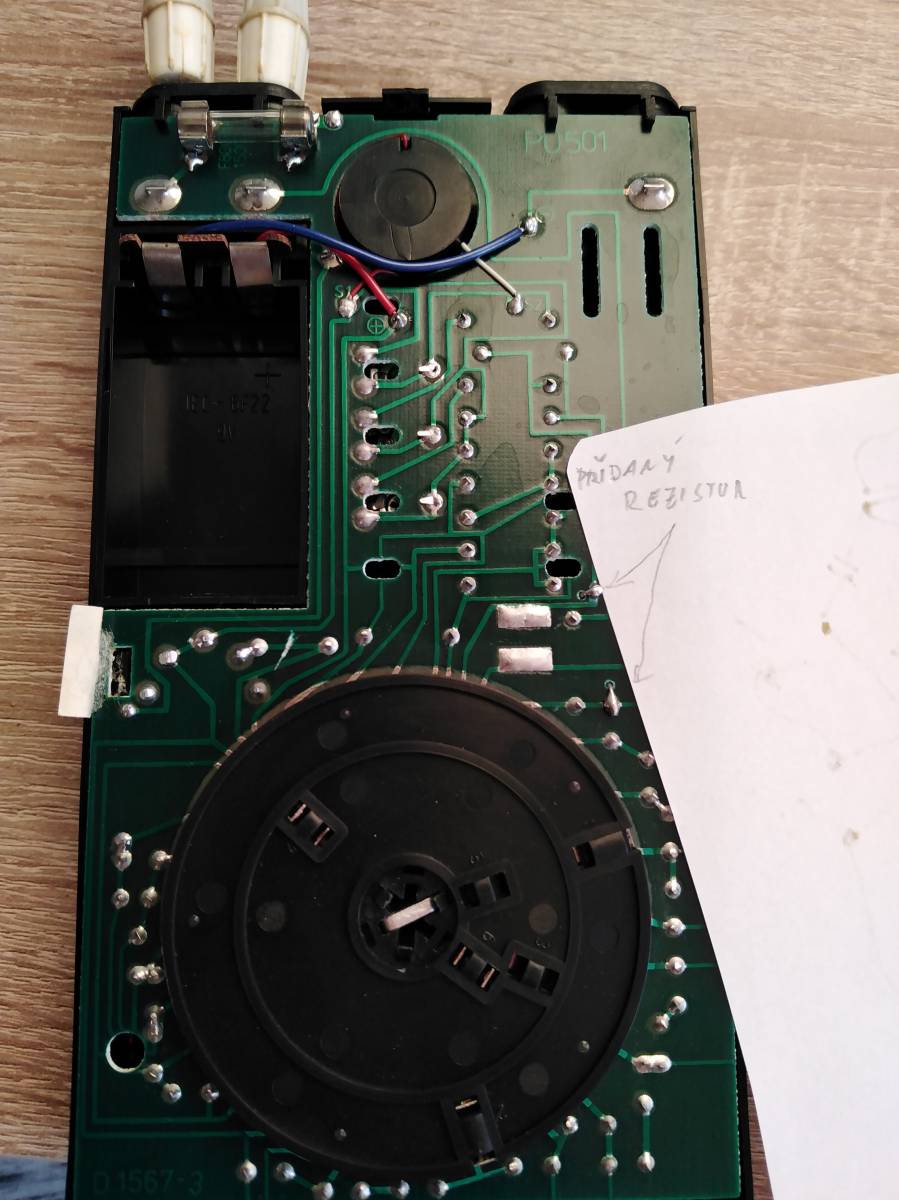

Mám ještě jeden stejný měřák, funkční se stejným datem výroby ten má také tu samou cestu přerušenou ale přidaný odpor nemá.
Nevíte někdo kde bych mohl hledat závadu, a proč u něj přidaly ten rezistor když druhý přístroj (oba vyrobeny ve stejný den) ho nemá.
Děkuji
3x

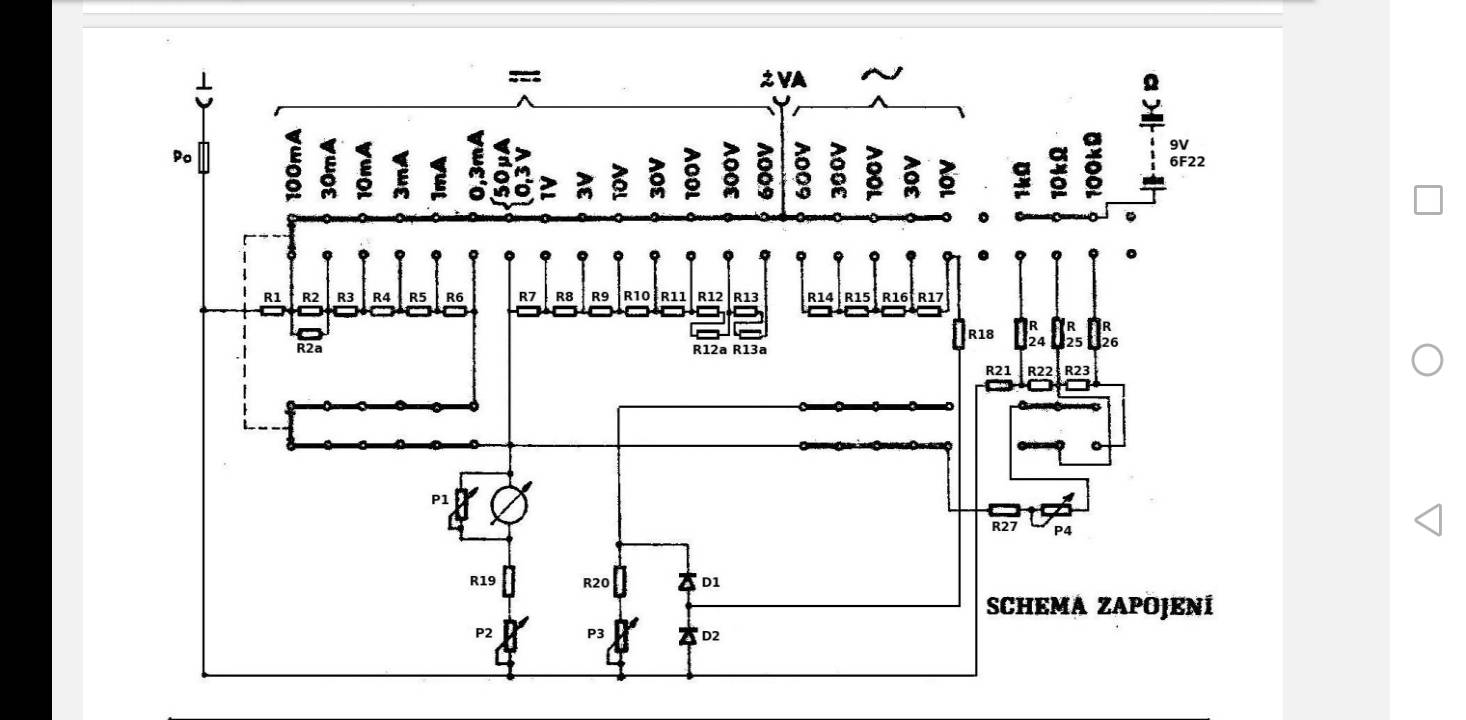

Proč si spousta lidí myslí, že vadná součástka musí být vidět na 1. pohled? Nemusí! Naopak - víc, než 99% závad vidět není. Kdyby to bylo tak jednoduché, nemuseli by se to opraváři elektroniky několik let učit. Závadu můžete zjistit jen a pouze znalostí zapojení (schéma) a měřením. Dotazem přes Internet to fakt nejde.
Teda pokud někdo nemá křišťálovou kouli
.
A také mě zaráží ty konstrukční úpravy ve výrobě
To je smiesne jednoduche, postupujte logicky, zacniete od pristroja samotneho, v polohe "vypnute" na prepinaci rozsahov priamo na ten rucickovy pristoj privedte maly (desiatky mikroamperov) regulovatelny prud a sledujte, ci rucicka plynule stupa, ked sa zvacsuje prud (vhodne kontrolovat digitalnym miliampermetrom) v serii.
Po vyluceni chyby samotneho meradla sa zamerate na odpory a prepinac rozsahov.
3x
Na všech rozsazích tu samou výchylku, i když na měřák není připojený žádné napětí nebo proud které chcete měřit?Zřejmě to trefil rádce "kojda", cituji "Podle toho že závada je na všech rozsazích hádám že závada bude někde u měřícího ústrojí tedy až za rozsahovou předvolbou že?

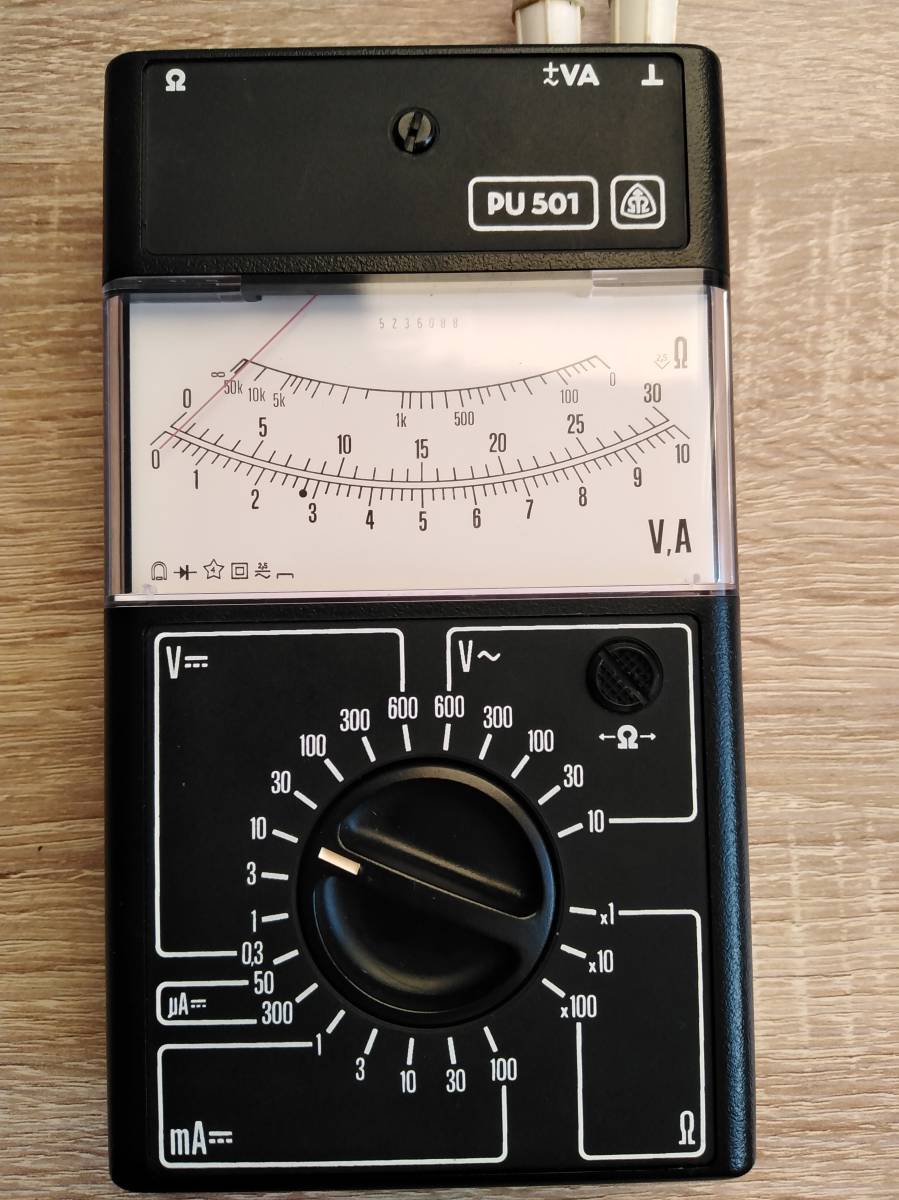

Podívejte se na nenápadný malý "šroubek" na horním panelu vlevo od nápisu PU501. Není to šroubek, ale drážka osičky, kterou se dá nastavit nulová výchylka ručky samotného systému. Malým pootočením se dá nastavit na nulu. A jestli měřák neměří, je tam někde jiná chyba, jejíž řešení už vám tu rádcové popsali.
1x
Může být problém v přepínačí a nebo spíš v nastavovacích trimrech. Přístroj je již starší, mezi běžcem a odporovou dráhou již může být zvětšený přechodový odpor. Pak to bude dělat psí kusy a ukazovat nesmysly. Pokud ukazuje přístroj celkově všechno špatně, pravděpodobně bude problém v P1 nebo P2.
Pokud máte možnost půjčit si přesný regulovatelný zdroj, zkuste trimry jen tak protočit sem tam z jednoho dorazu na druhý (tím se odstraní oxidy a správný kontakt se obnoví) a pak nastavit zpět přesně do původní polohy. No a potom zkontrolovat jak to ukazuje, případně trimry doladit přístroj do původní trídy přesnosti.
Myslíte že by pomohlo vyčistit odporové dráhy trimrů popřípadě jak abych nezničil tu uhlíkovou vrstvu, anebo je to vzhledem ke stáří a třídě přesnosti přijatelná odchylka.
Do trimrů nic, hrozí rozleptání a poškození vrstvy. Musí se kalibrovat podle přesného přístroje, nejměně 4x vyšší trídy přesnosti.
Je to jen lepší "ukazovátko", přesnost je v podstatě stejná jako u rozvaděčových přístrojů.
Jen dodám, třída přesnosti se zde počítá u napěťových a proudových rozsahů na každém rozsahu stupnice (např 2,5% z 300V, 2,5% z 10 mA atd...) ale u odporových rozsahů je to jinak - z délky oblouku stupnice v milimetrech (oblouková délka, ne přímá! )
Jinak ještě dodám - před seřizováním uvnitř a nebo vlastním měřením si nejdřív přístroj vynulujte pomocí točítka s drážkou uprostřed nad stupnicí (lehce!), máte ho ujetý.
A přístroj bude ukazovat s udávanou přesností jen při použití "vleže", tak je konstruovaný a zkalibrovaný. Pokud ho budete někdy při měření držet "na stojáka" či v jiné poloze, není v těchto polohách přesnost přístroje udaná výrobcem zaručena.
0x
Kupte si digital, uz okolo 1000 CZK su pre domace bastlenie pouzitelne kusy.
Tento predajte zberatelovi.
Okolo 1000 Kč je moc. Malé čínské ale spolehlivé multimetry typu DT-830B (značení různé, ale 830 je tam skoro vždy) jsem kupoval i za méně, než 300 Kč, v dnešní inflaci stejně o moc víc stát nebudou. Maji jedinou nectnost - oxidace dotykových ploch přepínače - ale jednak je oprava jednoduchá a jednak dnes už se prodávají velmi podobné multimetry za velmi podobnou cenu, a ty mají už i automatickou volbu rozsahů.
Ovšem z historického hlediska já mít PU-501, tak ho opravím. Vada bude nejspíš v některém odporu v řetězcích přepínače. Při tomto zapojení odporů se totiž "všechny odpory používají pro všechny rozsahy".
0x
0x
Píšete: "na všech rozsazích".. Co přivádíte na vstupní svorky, co zkoušíte měřit - napětí, proud, odpor?
Zkuste pro jednoduchost vložit baterii pro napájení ohmmetru, přepnout na měření odporů a zkratovat měřicí šňůry a udělat tak 0 ohmů. Ručička by měla vyběhnout na konec stupnice, kde je 0 ohmů. (Nastavení 0 ohmů na stupnici knoflíčkem vedle přepínače jistě znáte)
Další možná závada je nenápadně vylomený kolík vstupní svorky (zdířky) a vlasová prasklinka plošného spoje mezi svorkou a plošňým spojem, ale to jsou jen dohady.
0x
Když už jste s trimry hýbal, tak do nich můžete stříknout nějaký prostředek na kontakty. Měřicí přístroje z Metry Blansko z výroby vyhovují přesnosti o třídu vyšší. Chyba je způsobená nedokonalým zkalibrováním a chybou kontrolního přístroje. Vše už bylo řečeno. Jen shrnu postup.
1. Mechanicky vynulovat.
2. Při proudu 50µA nastavit trimrem P1 plnou výchylku.
3. Při napětí 0,3V nastavit trimrem P2 plnou výchylku.
4. Body 2 a 3 opakovat do splnění obou.
5. Na střídavých rozsazích nastavit co možná nejmenší chybu trimrem P3. Výrobce bude nejspíš předepisovat plnou výchylku při 10V. To ale nevím.
