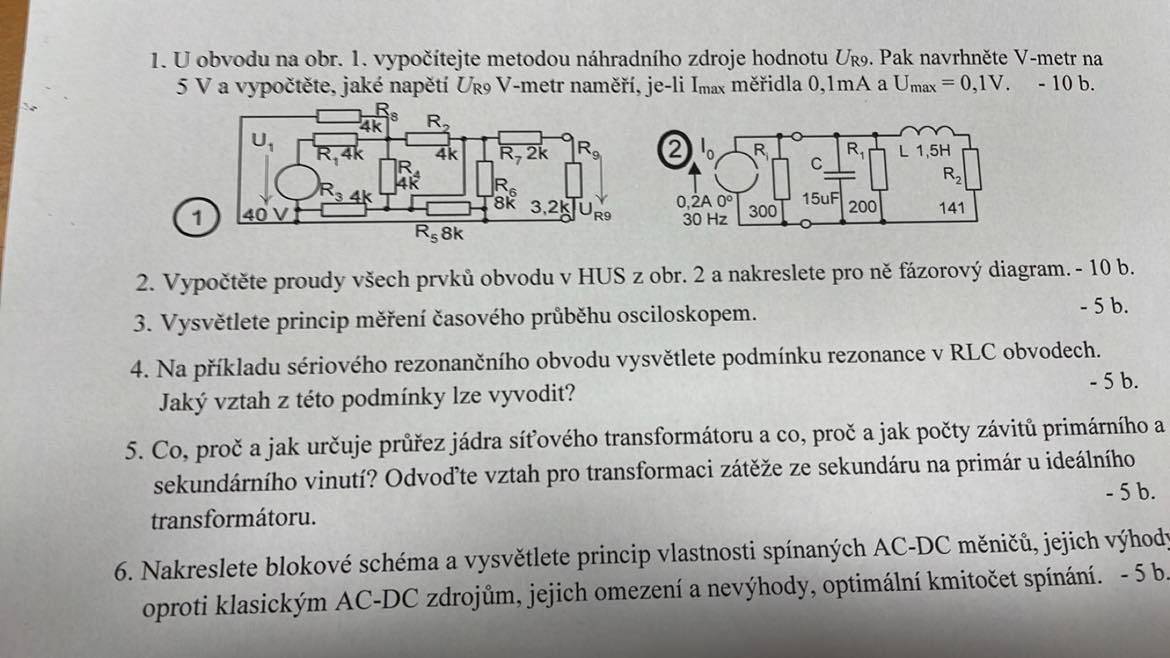

Zdravím, potřeboval bych menší pomoc. U zkoušek na vysoké škole se setkáváme se zadáním, které je samo o sobě už tak dost veselé, ale pan profesor vyžaduje ještě setrojení voltmetru k zadanému schématu (viz. příloha, otázka č.1).
Obracím se tedy sem, protože učící metody pana profesora jsou všelijaké, jen ne účinné.
Předem děkuji za pomoc.
3x
Toto a na vysokej škole? My sme to mali na strednej. Riešnie vyžaduje rozmýšľať, ale ako sa zdá, kritizovať profesora je jednoduchšie a hlavne nebolí. Ukážte, pokiaľ ste sa v riešení úlohy dostali a kde by tá "menšia pomoc" bola potrebná.
To bude nejaka pochybna vyska, banska v Ostrave a pod, uz podla tych prikladov je uroven biedna.
Ucitel posobi dojmom, ako by prestupil na vysku z priemyslovky.
Řekl bych, že je to typický příklad z úvodů do teorie obvodů z prváku. Složitější obvody přijdou ve vyšších ročnících. Každý je machr, když jde o analýzu, ale když přijde čas na syntézu, tak je slyšet cvrkat cvrčky.
0x
Ako pocitat metodu nahradneho zdroja, tu si snad najdete na internete / v skriptach, je toho plno. Vypocet po vas mozem skontrolovat.
Co sa tyka navrhu voltmetra : mate zadany Imax a Umax pre cievku meradla.
Voltmeter ma mat rozsah 5V, cize potom pocitate taky napatovy delic, aby predradeny odpor zrazil 5V - 0.1V = 4.9V
Prud je 0.1 mA, cize odpor bude 4.9V / 0.1 mA = vypocitajte si to
0x
Ne že bych přesně chápal, co máš dělat, ale zkus tohle:

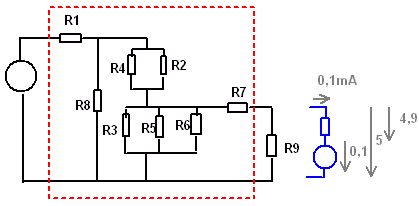

- spočítej ekvivalentní odpor (Rekv) červené části a budeš mít jen sériové zapojení U ... Rekv ... R9 (snažil jsem se obvod překreslit do něčeho přehlednějšího. Snad to mám dobře. Sorry, nemám po ruce kreslící program na obvody)
- spočítej UR9
- modrý voltmetr má mít přes sebe max 0,1V ale ty máš měřit do 5V, takže potřebuješ modrý předřadný odpor Rmodrý, na kterém se těch 4,9V ztratí. Hodnotu odporu spočítáš z 4,9V a max.proudu voltmetrem 0,1mA.
- jestli to chápu dobře, tak pro Rvoltmetru hodně vysoké tou modrou větví neprotéká žádný proud, tedy nemáš místo R9 paralelní kombinaci R9 a ( Rmodrý + Rvoltmetru ) a voltmetr by měl ukazovat 0,1/5 násobek původního napětí UR9
Snad někdo chytřejší přijde s něčím lepším.
0x
Kde máte sehnat měřidlo? V GME mají čínský panelový, cívka má ale 1 500 Ω, takže kdyby to mělo přesně odpovídat zadání, musel by se k ní ještě připojit paralejně odpor.
