Ahojte, mohu požádat o radu někoho, kdo není v elektronice úplný začátečník? (možná by stačil i začátečník
)
Přestal mi fungovat STB. Nejrpve se to projevovalo tak, že po odpojení od sítě ne vždy naběhl (nerozsvítilo se nic). Musel jsem opakovat odpojení a zapojení.

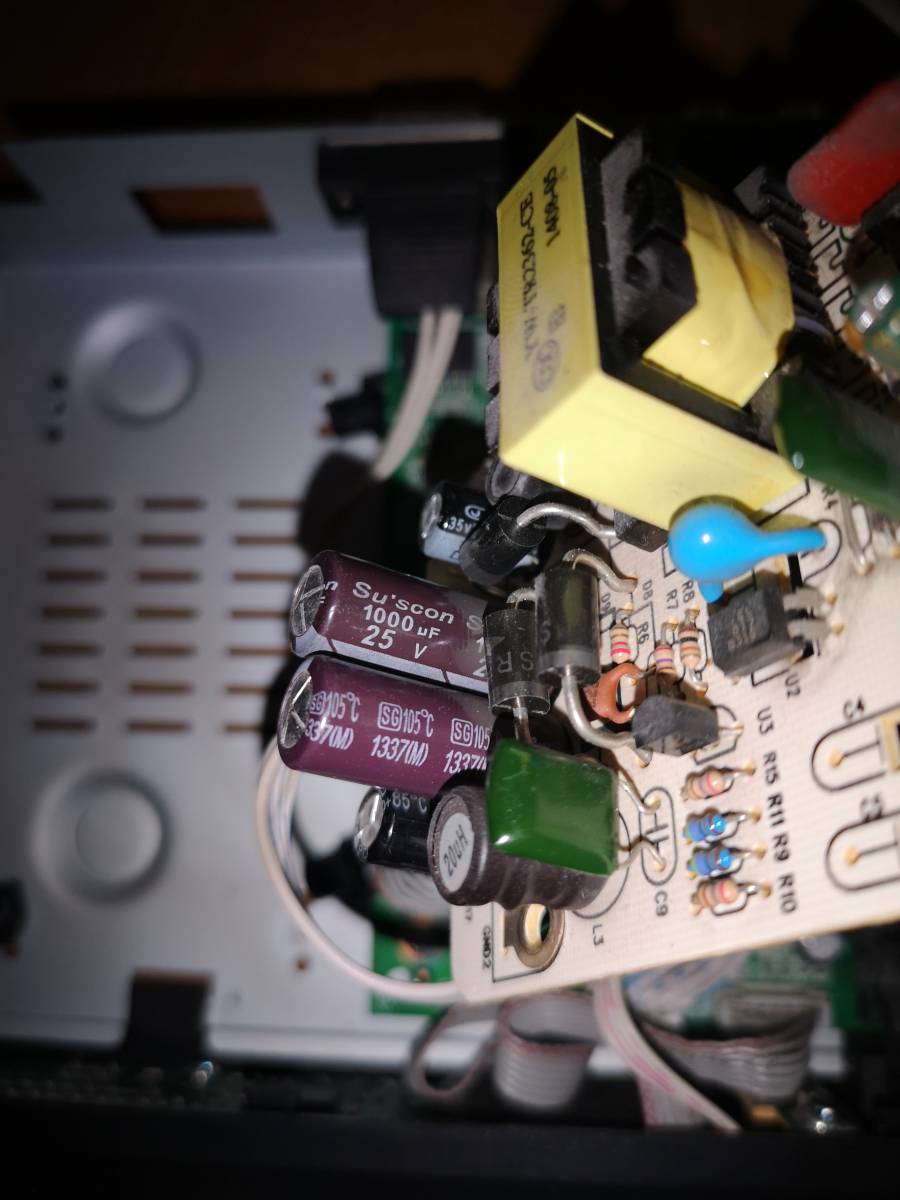

Nyní po výpadku 230v to už nenaběhne, nic se nerozsvítí, nebootuje atd. Otevřel jsem a podle mě jsou nafouknuté kondenzátory. Je moje domněnka, že když je odpájím a připájím nové, tak se STB opět probere?
Přikládám foto a pokud je to tak, můžete mi někdo rozluštit, co je to zač a pod čím tuto elektro součástku hledat (typ, hodnoty)?
Díky moc, Tomis
0x
Ano, su nafuknute a teda stratili kapacitu a zvacsil sa im odpor. Vymena moze pomoct, ak to bolo ich starnutim a nie znicenim, kvoli poruche na inej casti. Je to lacna suciastka, za pokus to stoji. Pozor na polaritu.
0x
Vyměnil bych všechny 4 (i ty dva menší poblíž). Stojí to pár korun a pokud nemáte možnost měření, tak je to lepší.
Vybíral bych z low-ESR ale asi to není nutnost. Koukněte, jestli tam neni místo pro odlehčovací keramické, pokud ano, tak je taky osaďte (ř. 100nF) aby nešel ten vf proud přes ty elektrolyty.
Kondenzátor(y) na primáru by mohl být v pořádku, alespoň jsem se nesetkal s tím, že by s ním byl problém (měřil jsem je u více zdrojů dost zevrubně (včetně měření svodu při plném napětí), jakýkoliv pokud o zjištění závady skončil tím, že jsou v pořádku). Ty jsou namáhané jen 100Hz což asi neni takový problém jako na sekundáru, kde tečou proudy vyšších kmitočtů.

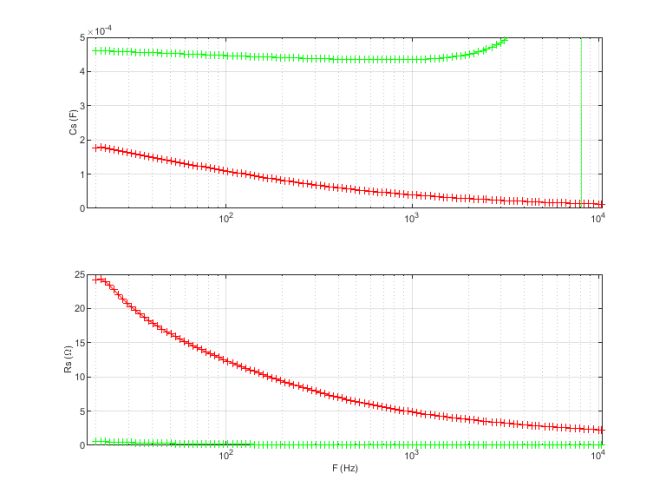

Pro zajímavost přidávám obrázek měření jednoho kondenzátoru (měřeno napětím 1V s offsetem 5V ale jak jsem otestoval ani u starých ani u nových na velikosti napětí nezáleží, křivky se kryjí), porovnání toho, co jsem vyjmul s nově zakoupeným gme.cz/... . Akorát mě děsila ta rezonanční špička u 8 kHz (měly ji všechny), ale zdá se, že funkci nevadí. Děsila mě ale právě proto, že spínané zdroje na takovém kmitočtu nebo za ním mohou pracovat a pro takový kmitočet už to neni kondenzátor. Jen dodám, na vodorovné ose je kmitočet, na svislých je nahoře kapacita (ve Faradech) dole odpor (v ohmech), používá se sériový model impedance Cs+Rs.
doplněno 19.12.22 18:42:

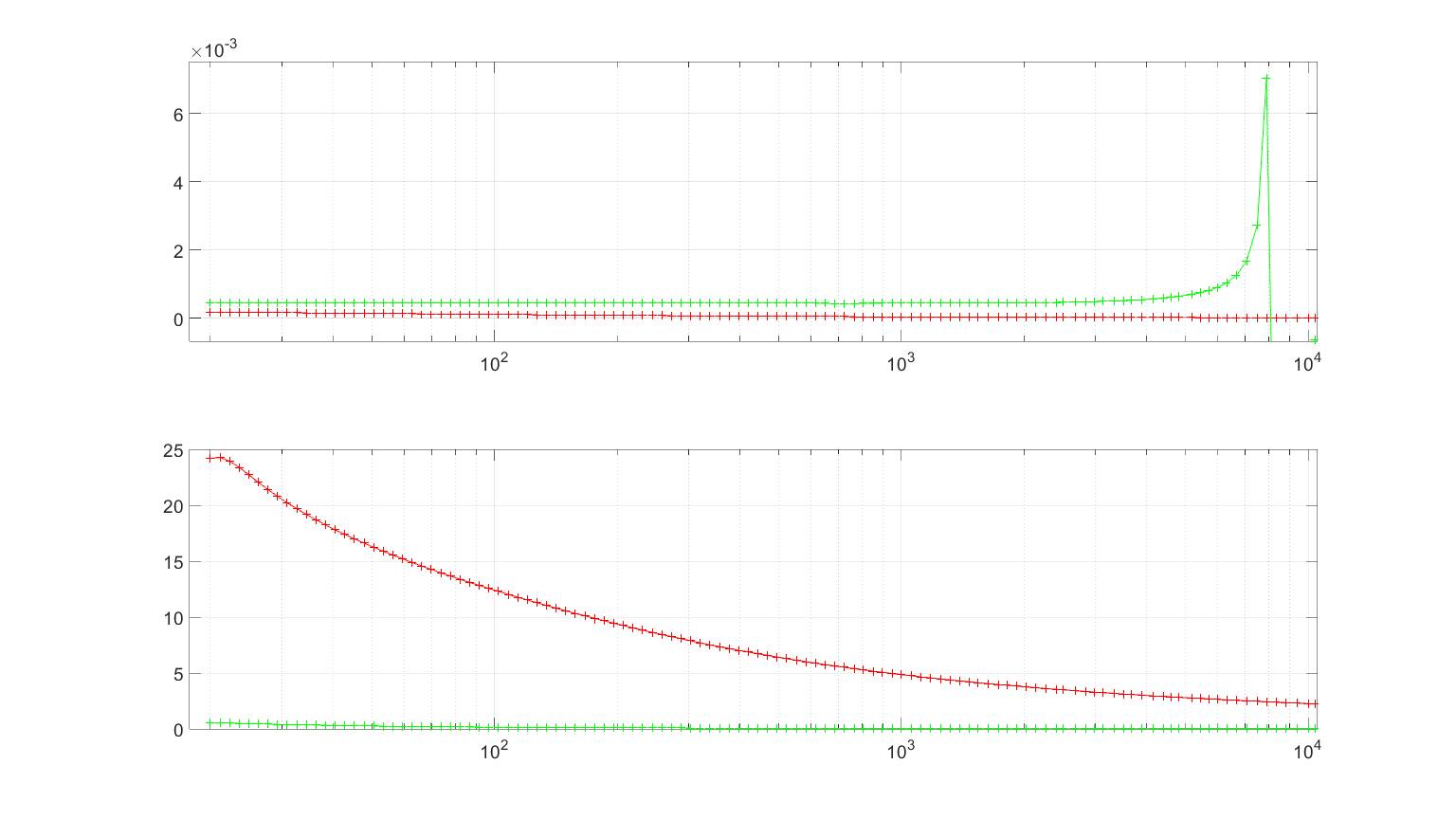

Přidávám v lepším měřítku
 |
AL1916_C810_por.fig | 57.4 kB |
0x
Počítejte samozřejmě s tím, že se to nemusí povést a stejně se to po opravě nerozběhne. Ale nevyčítejte si to.
I to se může stát, ale pokud jen blbnul, tak je dost velká šance ho zprovoznit touto omlazovací kúrou. Samozřejmě může být KO i něco jiného, dneska už zdaleka neni ve spotřebičích jediné kurvítko, dokonce ani jediný typ kurvítka, kromě elektrolytů prý blbnou i svitky a klidně třeba odpory (zatím jsem to nepotkal, ale na internetu takové příhody jsou). S těmi elektrolyty se vejde do padesátky, takže v případě neúspěchu to nebude tak velká ztráta a navíc je může použít jinde. Já třeba jsem byl docela překvapený u toho monitoru, ze kterého je ten graf, nechtělo se mi věřit, že to jsou opravdu jen ty kondenzátory. Ale já si nikdy při podobných opravách nedělám velké naděje.
