Metoda uzlových napětí

Od: abymuk 05.12.22 22:57 odpovědí: 5 změna: 06.12.22 16:21

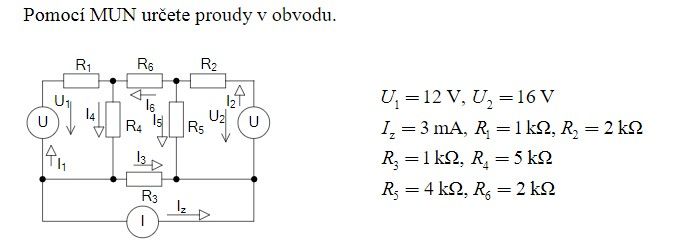

Dobrý den, nevím si rady kolik bude mít tohle schéma uzlů a jaký zvolit referenční uzel.. nějaké rady? děkuji moc

Odpovědět na otázku Skočit na nejnovější odpověď

5 odpovědí na otázku

Řazeno dle hodnocení

peter®

06.12.22 10:03

[?]

Referencny uzol by som volil pri zdroji U1 alebo U2, na tej strane, kde nie je odpor.

abymuk

06.12.22 13:02

A jak tedy schéma bude vypadat? nedokážu si to nějak představit

ml1

06.12.22 16:21

Hlavně bych ty dva rozkreslené uzly si nakreslil do jednoho, nebo aspoň označil jako jeden bod, to schéma je nakreslené lehce nešikovně, na druhou stranu i s takovými schématy je nutné umět zacházet.

Skočit na otázku
Vložit novou otázku

[přidat komentář]

jano123

06.12.22 14:33

Niečo mi v tom zadaní nesedí, alebo nechápem...

I2 je v podstate prúd cez voltmeter, alebo vývod R2 je spojený s r3, r5?

Iz=I3? ...

Začať môžete od záťaže, ale aj od U1...

[přidat komentář]

ml1

06.12.22 16:19

Referenční uzel by měl být ten, ze kterého jde nejvíc proudů, pokud si pamatuju. Takže na jedné nebo druhé straně toho proudového zdroje (4 proudy, ostatní uzly mají 3 nebo 2 pokud to lze považovat ještě za uzel (z pohledu TO je spoj mezi U1 a R1 taky uzel)).

Matematicky by to mělo být jedno, ale pokud se jako referenční vezme uzel s nejvíc proudy, vychází to nějak lépe.

[přidat komentář]
