Ahoj,

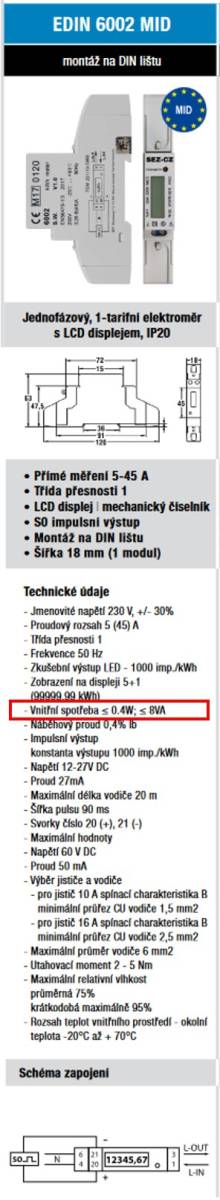

měl bych prosbu o radu se zapojením tohohle elektroměru:
Elektroměr by měl počítat pouze spotřebu el. bojleru v koupelně.
A teď jestli správně chápu zapojení:
- výstup jističe 16A B přivedu na svorku 1 (L-IN)
- na svorku 3 (L-OUT) připojím fázi vedoucí do zásuvky, ve které bude bojler zapojen
- svorka 6 a 4 je označena jako N, na obě? svorky přivedu N z té svorkovnice, kde jsou zapojeny všechny N vodiče v pojistkové skříňce?
-musím nějakým způsobem zapojit i svorky 21 a 20 označené jako + a - asi nějakýho impulzního obvodu SO? jestli ano co k nim připojit?
Díky za radu, obor jsem se sice učil, ale nějak se o to dál nezajímám, takže si zapojím zásuvky, vypínače apod a stačí mi to
. Tohle chci jen kvůli orientační spotřebě ohřevu vody. Proudovej chránič máme v hlavním rozvaděči, kde je hlavní elektroměr.
2x
Pozor, moze to merat prud v N vodici, cize spravne zapojenie je privodny kabel na L-IN, N-IN a vystup k bojleru na L-OUT, N-OUT. Zltozeleny bez prerusenia alebo nasvorkovat. Chcete to dat do rozvadzaca vedla istica?
Ak to prud meria v L a nie v N, tak staci priviest aj tenkym vodicom N niekam z mostika na N svorku, overit sa to da pokusom.
Impluzny vystup nezapojeny.
2x
Je to jak popisuješ, vstup do hodin je IN, vystup svorka číslo 3. Na svorku N v rozvaděči samozřejmě stačí jeden vodič. Dvě jsou jen z toho důvodu, že pokud se hodiny osazují někde na trase, po rozstřižení kabelu jsou přece dva modré vývody, aby byly kam připojit. V hodinách jsou spolu obě svorky propojené. Samotný elměr vodič N potřebuje jen pro vlastní napájení svého mechanismu. Svorky + - nepotřebuješ, tak na ně přece nebudeš nic připojovat.
Super první co jsem udělal je, že jsem si svorky propípal, akorát mě ještě trošku mate, že svorky 1 a 3 (L-IN a L-OUT) jsou spojený. Ale to je asi spíš o tom nastudovat si jak takovej elektroměr uvnitř funguje
