Dobrý den, potřeboval bych se zeptat mám Arduino Mega k němu připojené dvě relé karty po 8 relatkach, problém spočívá že při zapnutí napájení Mega desky se na výstupech objeví napětí aniž by na to měl vliv program, takže vlastně relé je pořád zapnuté
Podla toho , co vidim na plosaku je tam optoclen, indikacna ledka a npn tranzistor + dioda pre cievku. Mohli sa pretazenim upiect tie smd tranzistory a tym rele by som uz tiez neveril, ked bola cievka v rezime "ohrev na +200 stupnov".
Modul vyhodit do zberu a cele to napajat 5V, pri 12V zbytocne aj linearny stabilizator v arduine generuje teplo.

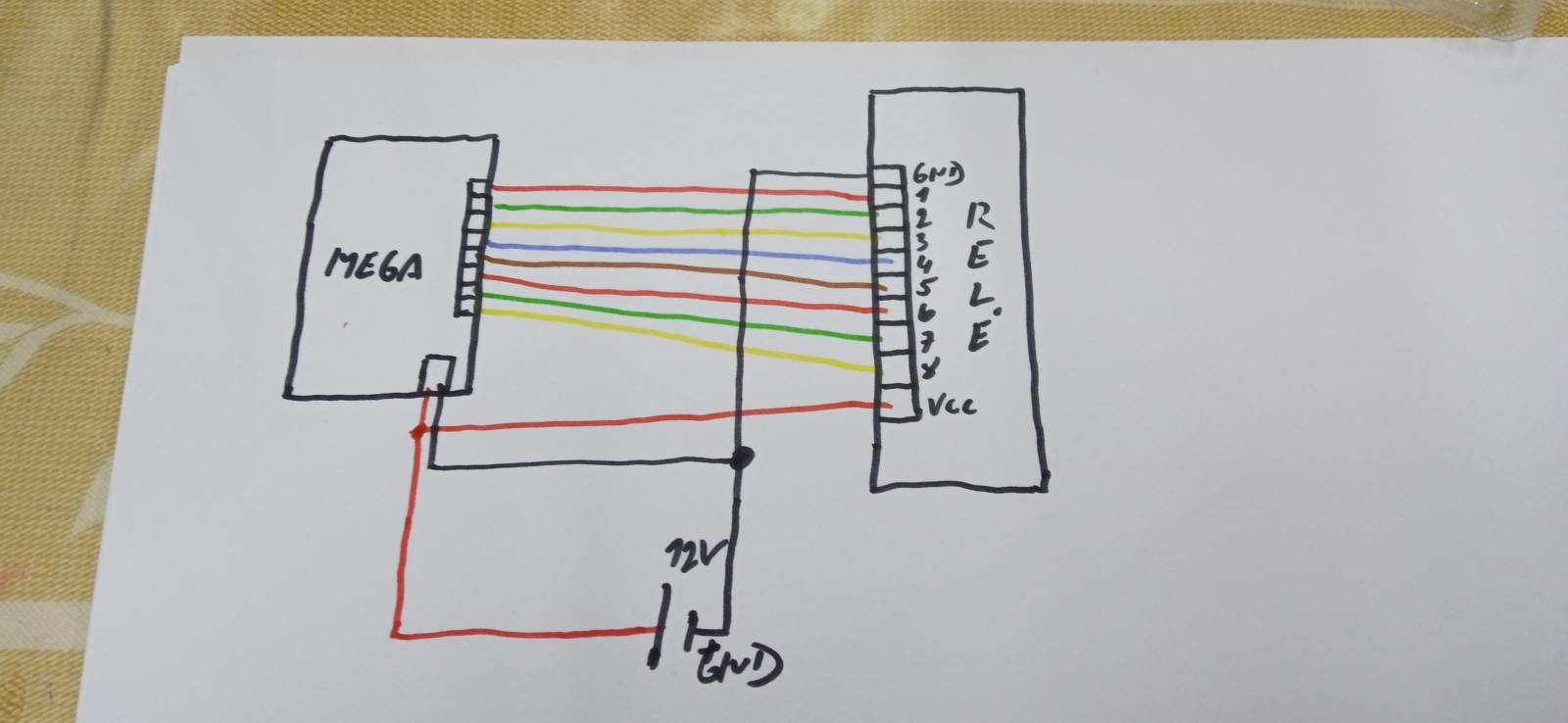

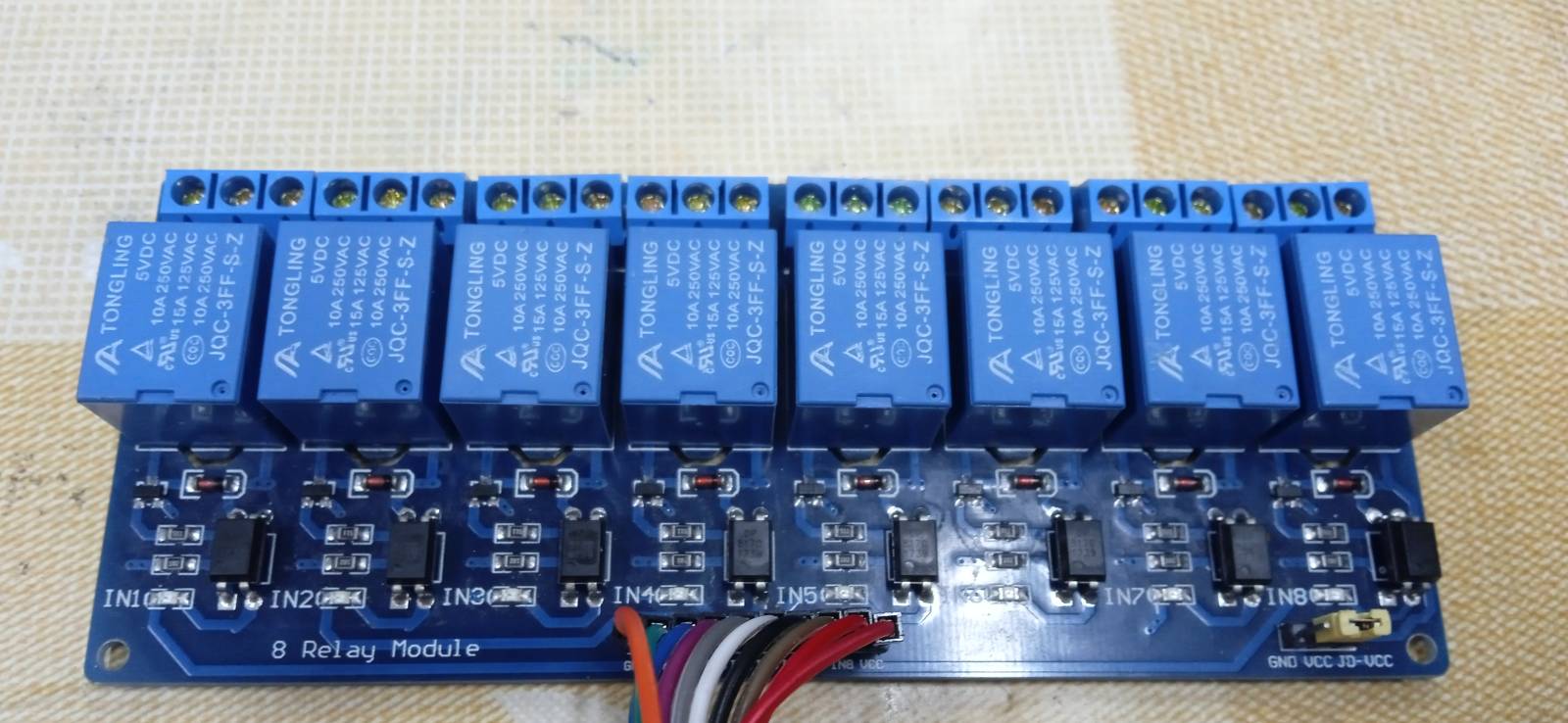

Posílám foto relé karty a nákres,jednoduše po zapnutí napájení se všechny relé sepnou, je vidět že jak začne nabíhat program tak se jednotlivé Led na relé kartě více rozsvěcejí v závislosti na programu, ale to je k nicemu když je vše seple
Vyfocena špatná deska teď už mám na 12V, prostě po zapnutí napájení se všechna relátka sepnou a program na to nemá žádný vliv. Při odpojení+pólu z Mega desky relátka stále sepla nulu to bere přes datové piny
Aka uroven spina tie rele? H alebo L? Testovali ste rele dosku samotnu, najprv nikam nepripojene vstupy, potom pripojene na GND a nasledne na +5? Musite ist krok za krokom po pricine a prolbem izolovat.
Samozřejmě deska sama o sobě bez připojených data pinů je vporadku a úroveň spínání je L, ledky svítí,myslím si že se nula vrací přes datové piny proto je pořád sepnuto, protože když se odpojí ten + pól z desky Mega tak relé stále sepnuté až po přerušení nuly odpadnou
To spinanie urovnou L vidim ako problem. Vy mate rele dosku na 12V a arduino si stabilizatorom spravi z 12V bud 5V alebo 3.3V, co je aj v urovni H voci tym 12V stale mensie napatie. To je len teoria , musel by som overit, aky presne obvod s tranzistorom na tej rele doske funguje.
Urobte pokus : pripojte na rele dosku napajanie 12V a na niektory zo vstupov privedte 5V. Ak rele zopne, je to tak, ako vravim. Este na tej rele doske vidim nejake dva Vcc piny, mozno je jeden pre relatka a druhy pre vstupne obvody, potom by sa to vyriesilo pripojenim na 5V a 12V.
Mate odkaz na rele dosku? Pozrel by som dokumentaciu a schemu.
Presne ako som predpokladal, potrebujete extra napatie pre relatka a extra pre optocleny. Vpravo je zlty jumper na Vcc pinoch, ten odpojte a podla schemy tu components101.com/... tam poslite extra 5V a extra 12V, potom to bude fungovat.
