O jakou poškozenou součástku (IO) jde?

Od: bohumil® 03.11.22 17:19

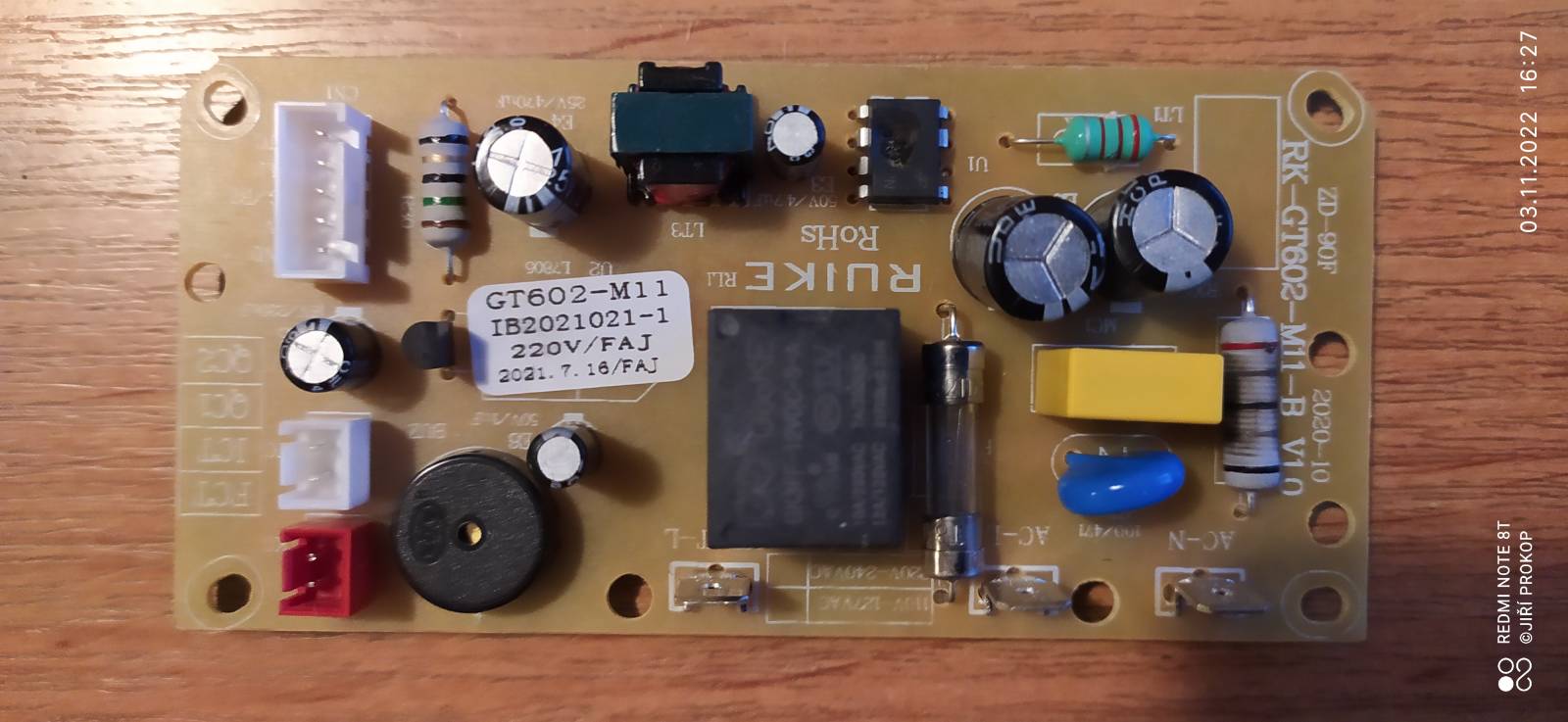

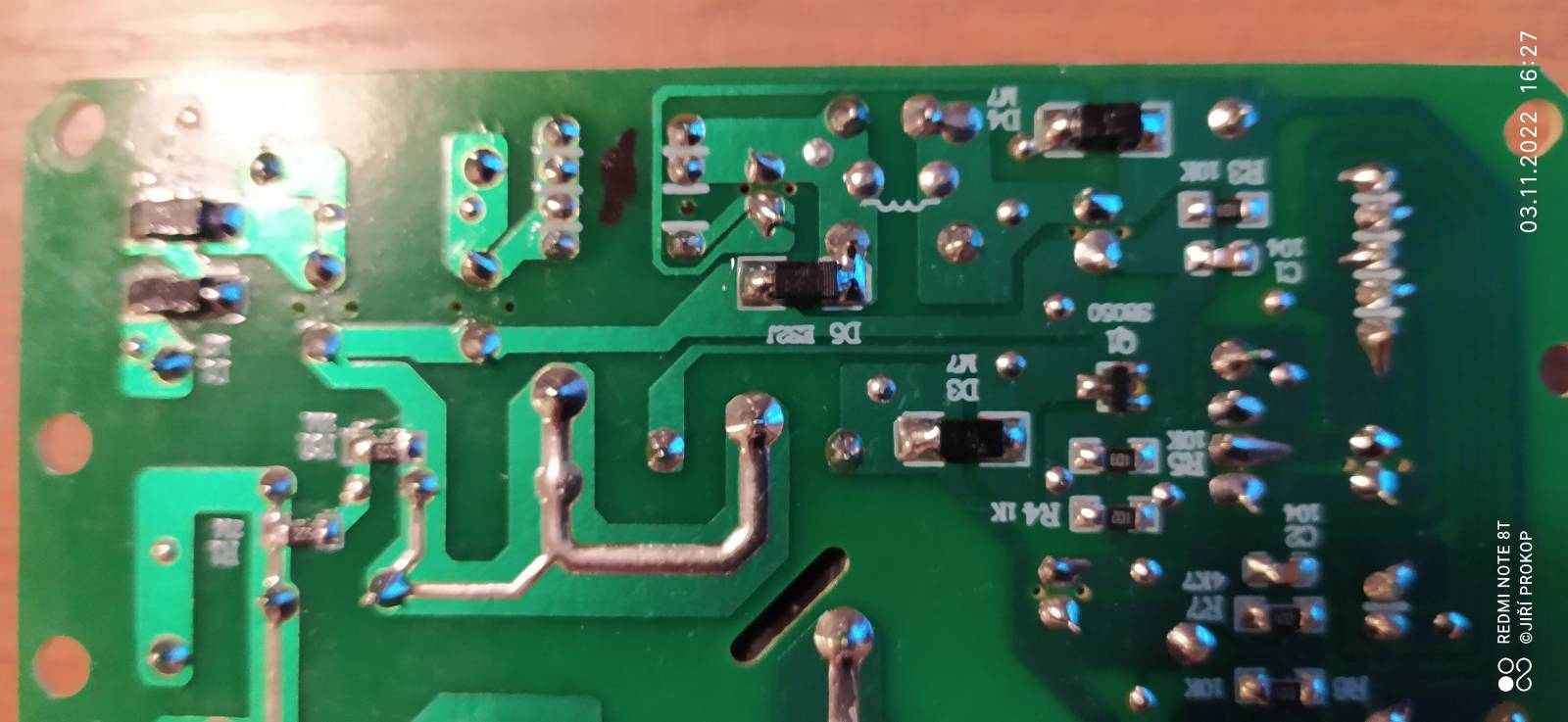

Nevíte někdo, o jaký IO v tomto spínaném zdroji na fotkách jde? Je to ten IO pod nápisem Ruike. Ve spojích z druhé strany je označen fixou. Je poškozený a neprochází přes něj zřejmě napájecí napětí a z tohoto důvodu je hrnec nefunkční. Co by mohlo být příčinou jeho poškození, na desce ani na ovládacím panelu, jejž napájí, nejsou žádné další známky (vizuelní) nějakého poškození. Jde o zdrojovou desku z tlakového hrnce Silver Crest. Případně zda je možná nějaká jeho náhrada, pokud by nebyl originál k sehnání. Díky za reakce.

doplněno 04.11.22 00:01:

Díky za rady. Vyřešeno. Původní integrovaný vadný zdroj 230V AC/12V DC odpojen na vstupu i na výstupu a vložen a zapojen, místo něj, kompletní nový 700 mA z "Alíka".

O jakou poškozenou součástku (IO) jde? #2

8 odpovědí na otázku

Řazeno dle hodnocení

riva

03.11.22 17:25

[?]

Třeba něco z rodiny UC3843.

gumidek®

03.11.22 23:37

NE, řada UC má 8 noh.

TNY maj 7

[přidat komentář]

nomohakon®

03.11.22 22:45

Lepší fotka té spálené součástky by nebyla?

[přidat komentář]

gumidek®

03.11.22 23:24

Budič pro tranzistory na spínaný zdroj.

Už jsme to řešili na té myčce.

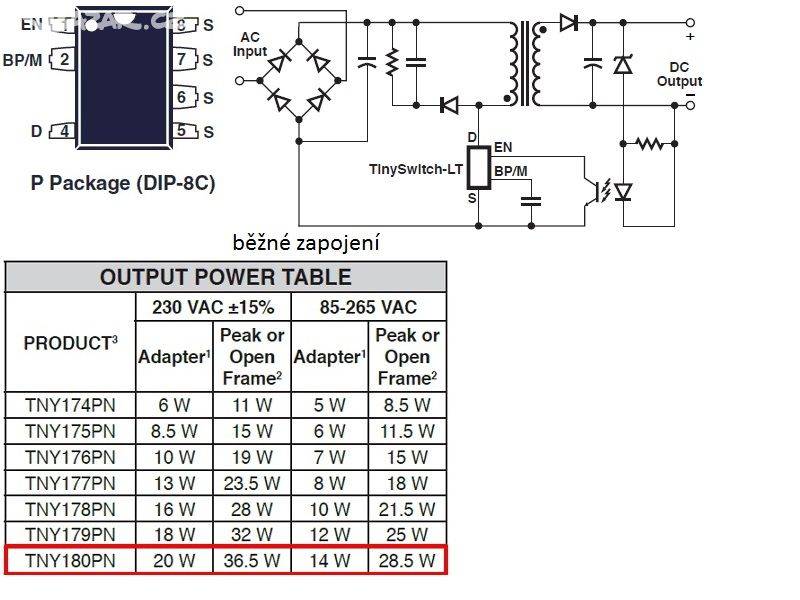

Rodina obvodu TNY?

doplněno 03.11.22 23:33:

To je jen napájecí zdroj pro nějaký jednoduchý ovladač na sporáku?

alibaba.com/...

doplněno 03.11.22 23:35:

sbazar.cz/...

O jakou poškozenou součástku (IO) jde? #3

gumidek®

03.11.22 23:36

určitě odešel usměrňovač a kondíci. Minimálně. Jinak ten obvod většinou přežívá.

Pouhá jeho výměna může novej obvod opět poslat do kytek...

[přidat komentář]

bohumil®

04.11.22 17:19

Tak "poslušně hlásím" opět jeden spotřebič "zachráněn" před zrušením. Demontoval jsem poškozené součástky integrovaného zdroje 230V AC na 12V DC a do uvolněného prostoru "zabudoval" nový kompletní zdroj 230V AC/12V DC 1A, z Aliexpressu a napojil jej místo poškozeného. Bylo to jednodušší, než měnit součástky a i cenově to vyšlo určitě líp (cena cca 70 Kč). A měl jsem jej doma v šupleti NZ. Takže se vše zdařilo a hrnec už krásně "maká". Při té příležitosti bych tyhle hrnce doporučil (používáme jich víc) zejména z toho důvodu, že jsou velice praktické a úsporné na el. odběr. Uvaří a udusí skoro vše a zhruba za poloviční dobu (s polovičními náklady na odběr el.), jako při normálním vaření. Výhodné zejména v současnosti, kdy se každý snaží snížit spotřebu el. proudu. A velká výhoda rovněž je, že při vaření hrnec neupouští páru (nezvyšuje se vlhkost v místnosti) a vaří prakticky bez nutnosti hlídání. Po ukončení procesu vaření se přepne do přihřívání a když se přijde třeba za hodinu, pokrm je stále teplý. A nakonec uvedu ještě jednu mou "vychytávku", která je mým osobním nápadem a vylepšením. V tomto hrnci se totiž nemohou vařit (pod tlakem s poklicí) těstoviny. Ty se v něm vařit sice mohou, ale bez poklice, jako v obyčejném hrnci. A vzhledem k tomu, že časování vaření je odvozeno od natlakování hrnce (tedy spíše od vyšší teploty vaření pod tlakem), tak se u většiny z nich nedá vaření bez poklice časovat. Což je poměrně škoda, zejména při vaření těch těstovin, které vaříváme poměrně často. A tak jsem všechny naše hrnce "vylepšil" tak, že jsem je dovybavil rozpínacím tlačítkem, zapojeným do obvodu toho termostatu, který "startuje", po dosažení teploty a tlaku, časování doby vaření. Takže když vařím těstoviny, zapnu hrnec na čas 10 minut (doba vaření těstovin), počkám až voda vaří, pak ji osolím a vložím těstoviny a až opět voda vaří, stisknu tlačítko, čímž "nastartuji" časování. No a po 10 minutách hrnec vypne, zapíská a já mám těstoviny krásně uvařené. Takže tuto úpravu (kdo si to dokáže provést) vřele doporučuji. Rozšiřuje to další možnost využití tohoto spotřebiče. Tak tímto bych asi skončil a všechny, co se snažili pomoci, zdravím.

gumidek®

04.11.22 18:19

Takže i to piezo u toho červeného konektorku pípá?

Super

peter®

04.11.22 18:38

[?]

Sikovny ! Gratulujem !
