Dobrý den.

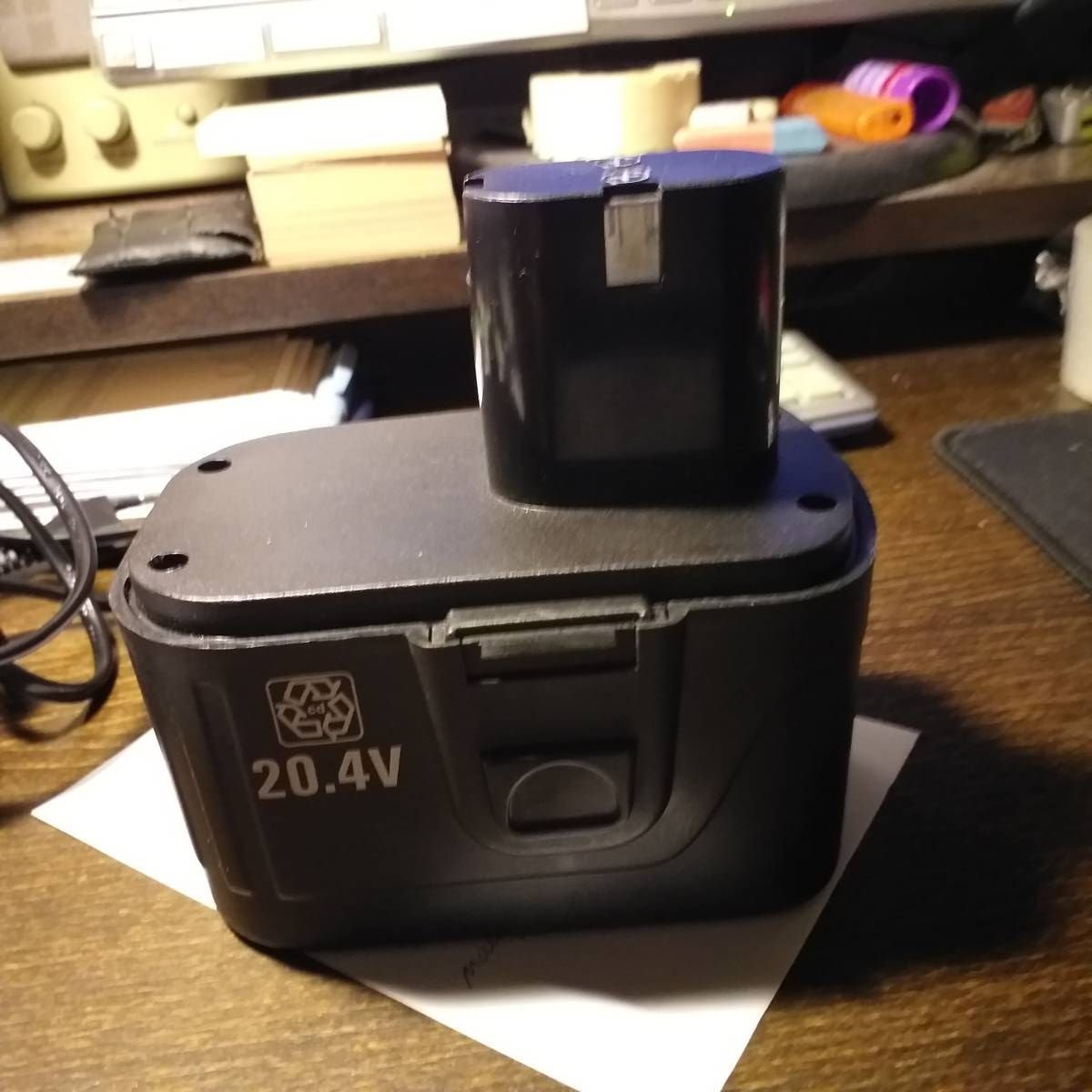

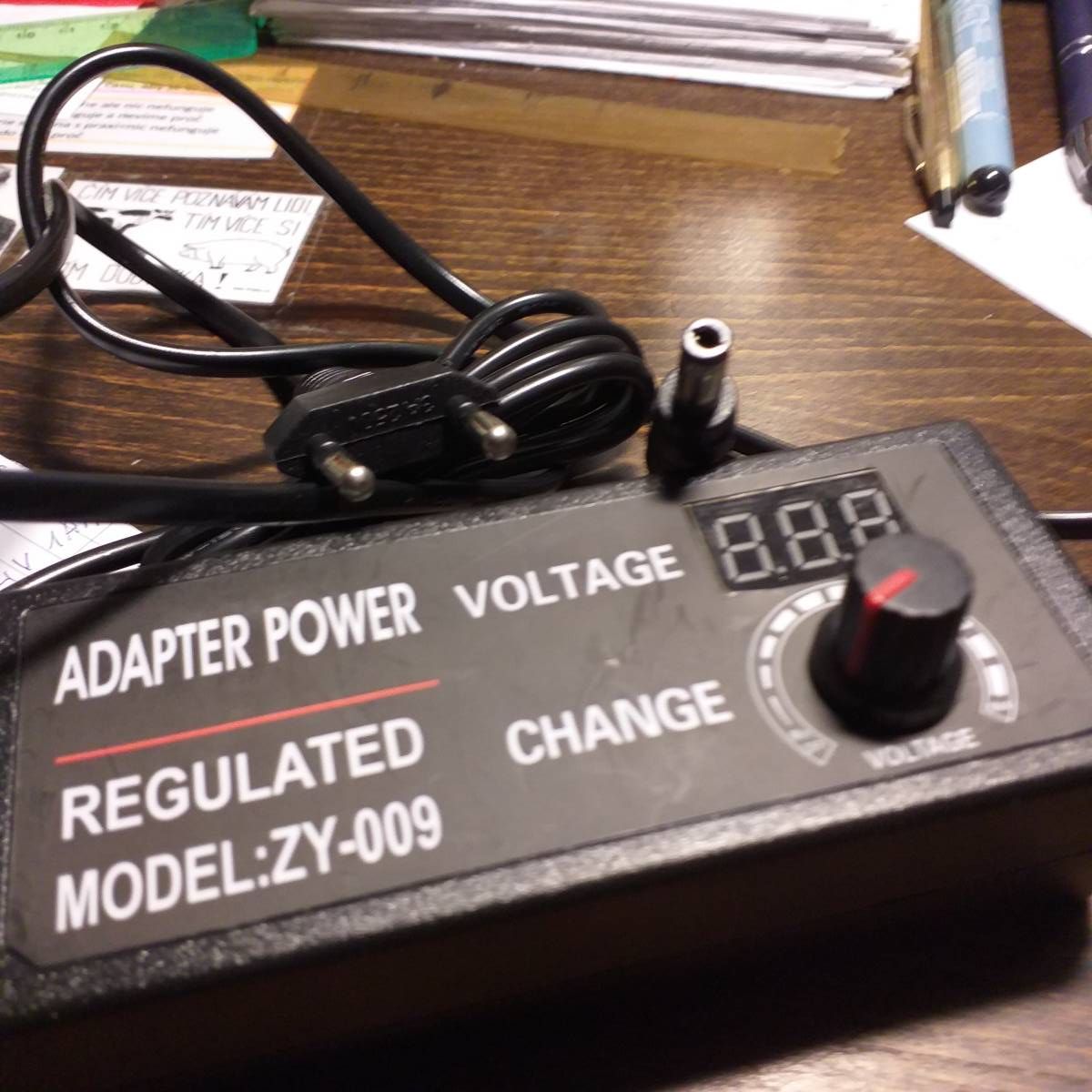

pro nabíjení akumulátoru worx CDD03204 20,4V 1,0Ah aku vrtačky jsem si koupil zdroj ADAPTRE POWER model ZY - 009 s uvedenou hodnotou 9 - 24 V 3A. Pro měření průchozího proudu ze zdroje do baterie( a tím i stav nabití) jsem zařadil sériově panelový ampérmetr 5A. Při zapojení jde ručička do maxima přístroje (tzv za roh). při měření multimetrem ukazuje 3A. Prosím poraďte jak změřit nabíjecí proud do baterie.
Děkuji
4x
Podla obrazkov je ten zdroj zdrojom nastavitelneho napatia bez ochran. Na nabijanie litiovych aku nie je vhodny, prave pre tie chybajuce ochrany. Tlacit do 1 Ah akumulatora nabijaci prud 3A bez presneho obmedzenia koncoveho napatia s presnostou na 0.1V je vyborna cesta, ako ho znicit, sposobit poziar alebo vybuch. Kupte nabijacku urcenu pre dany aku pack, potom nemusite riesit meranie prudu.
2x
Tyhle akumulátory k elektrickému nářadí myslím mají svoji ochranu, takže by postačilo omezení proudu a mělo by to vypnout samo. Ale pro jistotu by to chtělo první nabíjení ověřit multimetrem, aby to vůbec vypínalo, nebo jestli to nevypíná moc pozdě a tím pádem nepůjde aku po pár nabitích do kopru. A radím nabíjet v chodbě na dlaždicích, nebo někde jinde, kde nehrozí požár.
doplněno 31.10.22 21:48:
Aha, vy máte NiCd akumulátor, tak ty ochranu nemají (myslel jsem, že máte Li-ion). Řekl bych, že máte tyto možnosti:
Nabíjet na koncové napětí. Pokud máte zdroj s nastavitelným napětím i proudem, tak se nastaví cca 1,4V na jeden článek a nastaví se proudové omezení cca 2A.
Nabíjet na koncovou teplotu. Musel byste přikoupit termostat se spínačem, čidlo přilepit na jeden z článků a nastavit vypínací teplotu cca 40°C (pokud již mají vysoký vnitřní odpor, tak na 50°C). Výhodou je, že lze nabíjet značným proudem.
Nabíjet na čas. Nabíjení malým proudem a vypnutí po změřeném čase.
Pokud nespěcháte, tak je nejjednodušší a nejbezpečnější poslední varianta.
2x
A nabíjit Li-ion baterku proudem 3C je šílenost, obzvlášť starou.

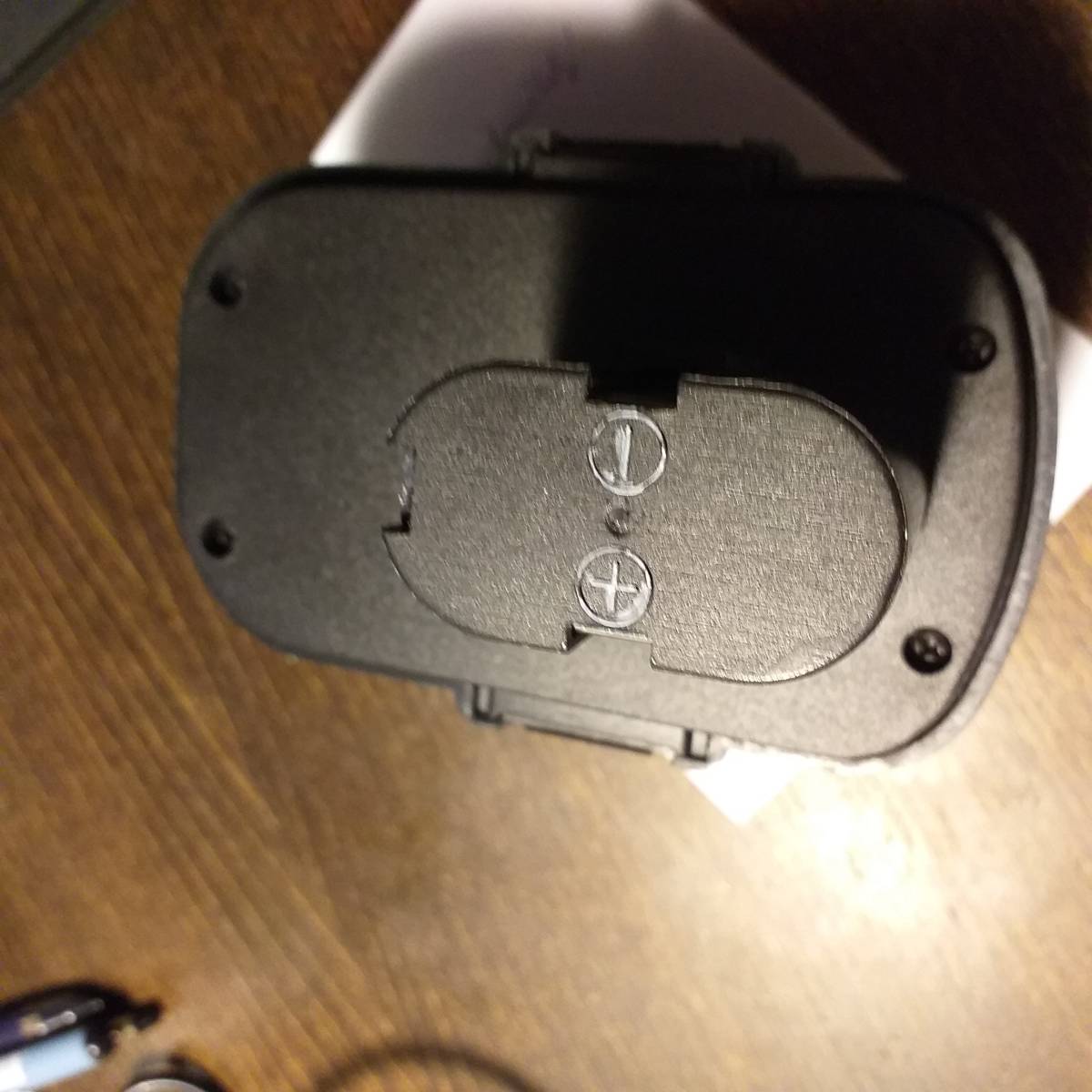

Již od počátku považujete akumulátor za lithiový. Aku je NiCd. Kontakty má opravdu + a -. Zkuste prosím ještě jednou najít řešení.
Moc děkuji
Budeme-li předpokládat, že ze zdroje leze skutečně stejnosměrné napětí, tak nejdřív bude potřeba ověřit přesnost ampérmetrů. Obstarat zaručeně přesný, zapojit všechny tři do série s nějakou odporovou zátěží, třeba různými žárovkami. Pro nabíjení by mělo stačit na zdroji nastavit maximílní napětí a proud omezit sériovým odporem na zhruba 200 mA. Akumulátor 1 Ah by se tak měl nabít za 7 hodin..
Peter díky za odpověď .
Jelikož vrtačka je stará a původní nabíječka již nefunguje a nenašel jsem ji nikde ke koupi, použil jsem tuto variantu.
Nelze tedy zdroj upravit, např. snížením proudu rezistorem? Jelikož zdroj byl dost drahý a nechci ho vyhodit, prosím poraďte jak ho použít.
S litiovym aku to je dost zlozite, ked si pozriete, ake to ma kontakty, tak urcite nie iba 2 , plus a minus. Nabijacka zvykne aj snimat teplotu na dalsom kontakte.
K vasmu zdroju by sa muselo nieco dobastlit, aby to davalo najprv prudove obmedzenie a nasledne, ked sa aku uz trochu nabiju, potom limitovat napatie na konstatne. To nie je oloveny aku z auta, ktory vela znesie, ziadne jednoduche riesenie s odporom a pod nie je.
Děkuji pánům Peter, orion a herd, za jejich čas a snahu poradit.
Z Vašich odpovědí si myslím, že již budu schopen zdroj za určitých opatření použít.
Moc Vám všem děkuji a přeji všem více lidí jako jste Vy.
Oldřich

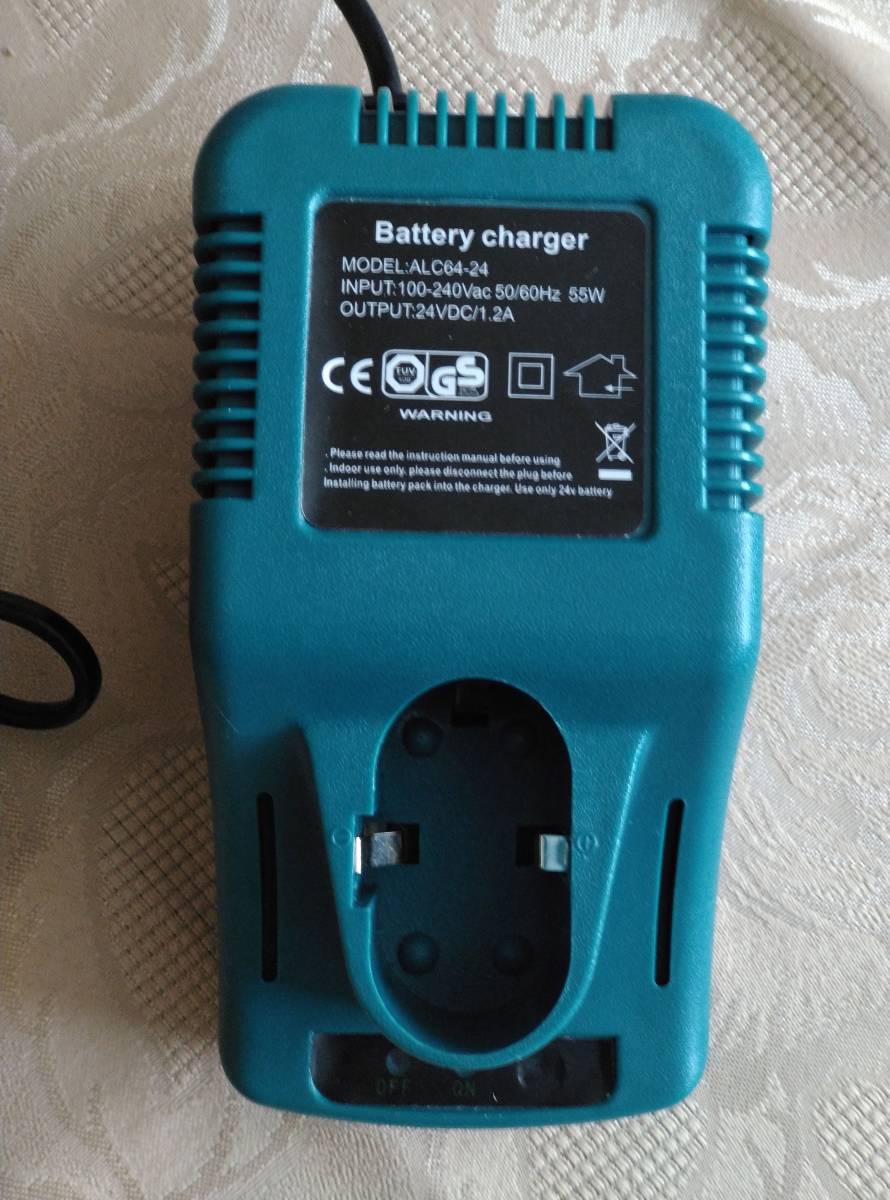

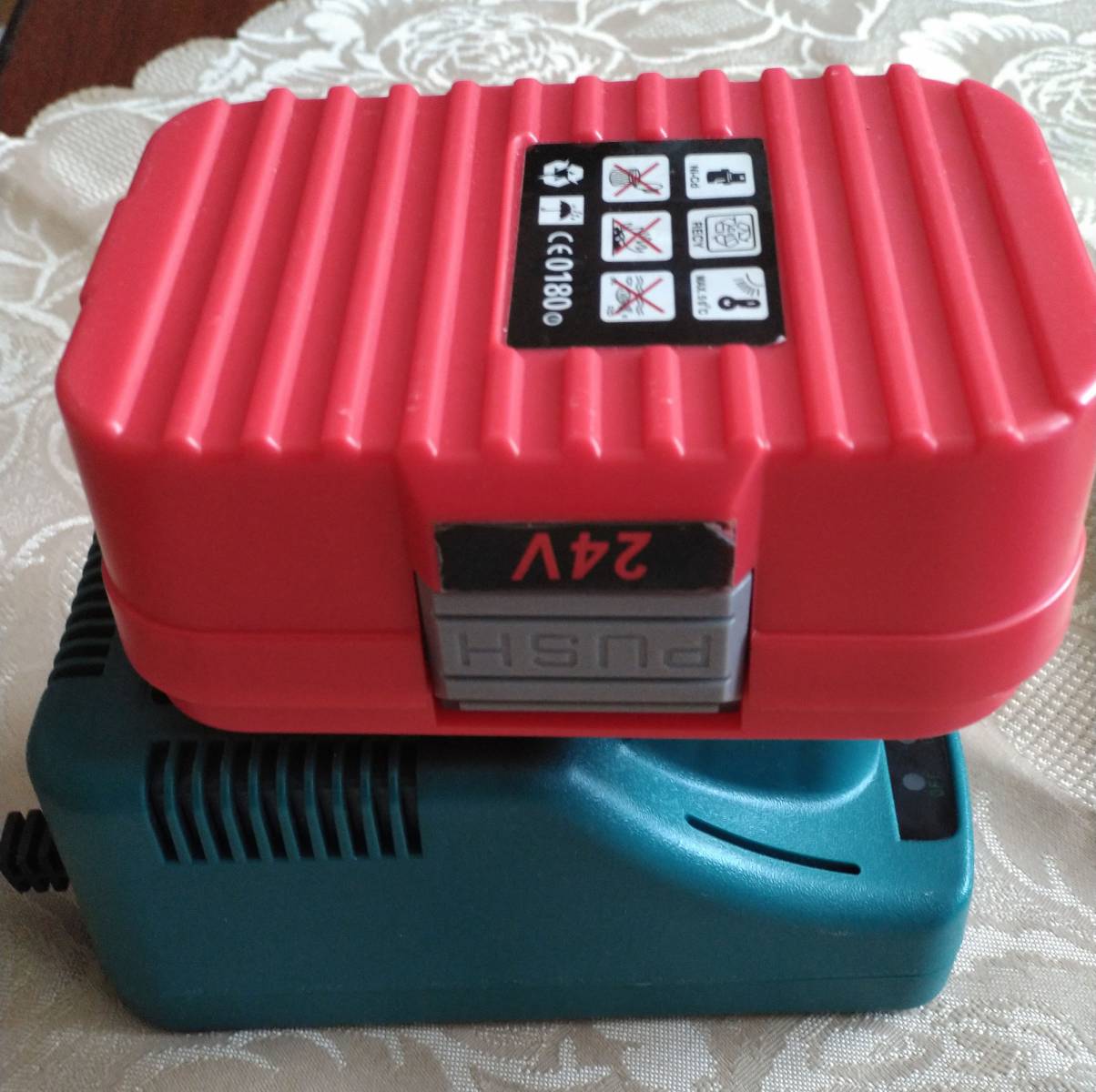

Nevím zda je poškozená nabíječka (iz foto) Při nabíjení Ni Cd aku 24 V se silně zahřívá, dále kontrolní diody slabě svítí.
Nevím ke může být problém.
Ta 24V baterka má při změření napětí kolik V? Pokud nebyla dlouho používaná, nebo byly odložená vybitá, nicd články se vybijí do nuly a vlastně zkratují (izolátorem mezi elektrodama prorůstají vodivé krystaly). K oživení takových článků je pak čato potřeba nakopnutí proudem několika/desítek ampér - třeba silný trafo, stará autonabíječka, silná baterka, velkej kondík ... aby se ty nežádoucí propoje přepálily. A stejně už jsou načatý a budou mít velký samovybíjení.
Tak to klidně může být příčina a nabíječce třeba nic není. Nebo hřeje i jen zapojená bez baterky? Máš možnost změřit její odběr ze zásuvky?
0x
A to je takový problém vložit mezi kontakt nabíječky a baterky tenký tišťák s připájenými vodiči a ty zapojit k A metru
0x
Jinak těch 24 V na plnè nabití sigma/delta větším proudem nebude stačit nikdy. 20.4 V bude znamenat 17 článků v sérii, takže takto přes tu žárovku (popř. i 10 W) to můžete nechat napořád a ono to po pár hodinách dobije. O moc víc od toho už stejně asi nečekáte.
