Dobrý den,
na venkovním rozvaděči mám fíčko a za ním 3 fázi vedenou 5ti vodičem. Z toho jdu do podružném dozváděčku, kde mám jen 5 kolíkovou zásuvku, 4 kolíkovou starou na míchčku z roku razdva. Míchačka v pohodě jede a chtěl jsem vytáhnout jednu fázi, modrej a žz vodič a udělat si 220 V zásuvku. Zkoušel jsem jen připojit žárovku a pravidelně mi to vyhazuje fíčko. Kde je chyba? Díky za odpověď.
Dan
3x
Pokud máš pro 4 pólovou zásuvku, na míchačku, vytažený kabel od chrániče, pak musí být na ni zapojeny zapojeny 3 vodiče fázové a vodič ochranný PE (žlotozelený) od ochranné sběrny. Ten nejde přes chránič. Pokud pak, na tuto zásuvku, připojíš spotřebič pouze na jednu fázi a jako poracovní nulu použiješ ten ŽZ vodič ochranný, pak při zapnutí spotřebiče, jenž bude mít odběr větší než 30 mA, chránič na toto reaguje a vypne. Pro napojení tohoto jednofázového spotřebiče je nutné použít pouze "pracovní nulu" (vodič modrý) která prochází rovněž chráničem. Chránič je v podstatě "součtové trafo", které vyhodnocuje proudy jež přes něj prochází ("tam i zpět")a pokud projde proud vyšší než 30 mA, mimo chránič (do toho vodiče ochranného, případně přes osobu, dotknoucí se fáze), tak na to chránič reaguje vypnutím. Toť jeho ochranný princip.
2x
Cely ten rozvadzac je neskutocne dopraseny a je hanbou elektro remesla. Na tych par isticov by som mozno netrval na navleckach a oznaceni vodicov, stacilo by ich kulturne viest, aby bolo jasne, co ide odkial kam.
Ak bolo umyslom mat ten 3f kabel 5 zilovy ako privod k zasuvke za chranicom, tak modry a zltozeleny nemozu byt spojene.

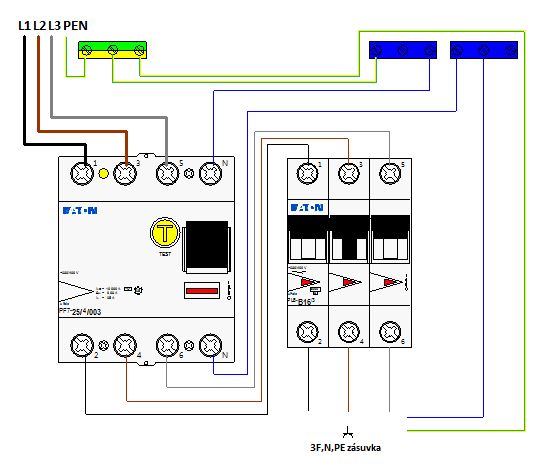

Taklže na přívodu jsou 3 fáze a PEN. Ten se zozdělí na Pe (ž/z) a N modrý a zatímco PE pokraČUJE NORMÁLNĚ DO ZÁSUVEK, N jde zhora do Fíčka na svorku N a zespodu do svorkovnice (modré a odtud se berou všechny ostatní N dál do zásuvek). Rozdíl je tedy v tom, že N je za fíčkem.?
Ano, tak je to OK. Jěště dodám že pak už nikdy a nikde, ten vodič N a PE, za chráníčem, nesmí být spojen!
0x
doplněno 26.10.22 19:32: @mikihans
Vždy je v síti jen jeden pracovní vodič...
V síti TN-S vzniká pracovní vodič za fíčkem
(Rozdělením PEN na PE a N.)
Pokud tazatel má zapojenou zásuvku ze 4kolikové, tak kde asi nastala chyba? @reva souhlasím za předpoklad, že bude na modrém N
doplněno 26.10.22 20:39: V dotazu čtu: "4 kolíkovou starou na míchčku z roku razdva. Míchačka v pohodě jede a chtěl jsem vytáhnout jednu fázi"
Nebál bych se tvrdit, že tazatel tu 1F zásuvku má přímo na míchačce!
@mikihans
"z té čtyřkolíkové, protože z té by si těžko vytáhl N, když tam žádné N není"
A o to tady jde.
Tohle by se stalo, pokud by šel přes chránič jen jeden ze dvou pracovních vodičů.
nikde nepíše o tom, že to vytahuje z té čtyřkolíkové, protože z té by si těžko vytáhl N, když tam žádné N není, pouze PE. Jisté je, že je někde chyba v zapojení (zatímco vy píšete, že chyba nikde není, ale kdyby nebyla, tak mu to funguje).
Mimochodem pracovní vodič je každý vodič, který vede pracovní proud, tedy jak nulový, tak fázové
mikihans - ale on píše, že "míchčka funguje OK" a chce připojt jednofázový spotřebič vodiči fázovým, modrým a ŽZ. Z čehož se dá usuzovat, že to chce vše zapojit od této zásuvky a zřejmě oba vodiče (modrý i ŽZ). No, zase jedna špatně a nedostatečně položená otázka.
A je předpoklad, že jde o tento problém. Pokud by ji měl zapojenu správně (vodič N - modrý přes chránič), pak chránič nemůže vypadávat.

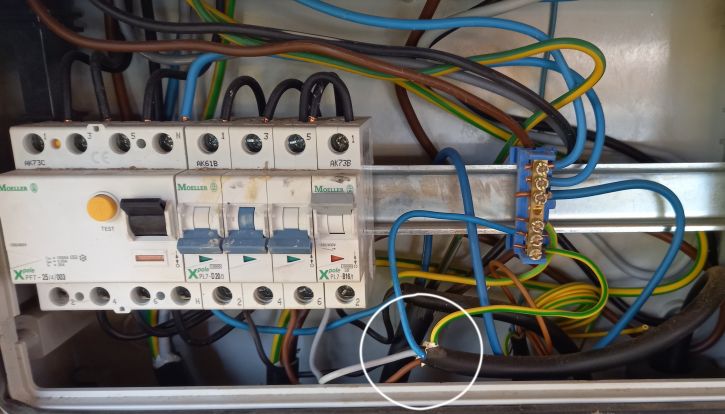

Asi je to jasný, když mi zapojovali 3f zásuvku, (vodič v kolečku) tak mi propojili žz a modrej. Jestli se nepletu, tak ten modrej by měl jít do fíčka (N) a ještě je tam jeden žz - ten by měl být asi taky v horní svorkovnici, asi by se měla dodělat na horní lištu na kraj svorkovnice na žz. Jinak ta klema žz/modrý v horní svorkovnici je takto ok?

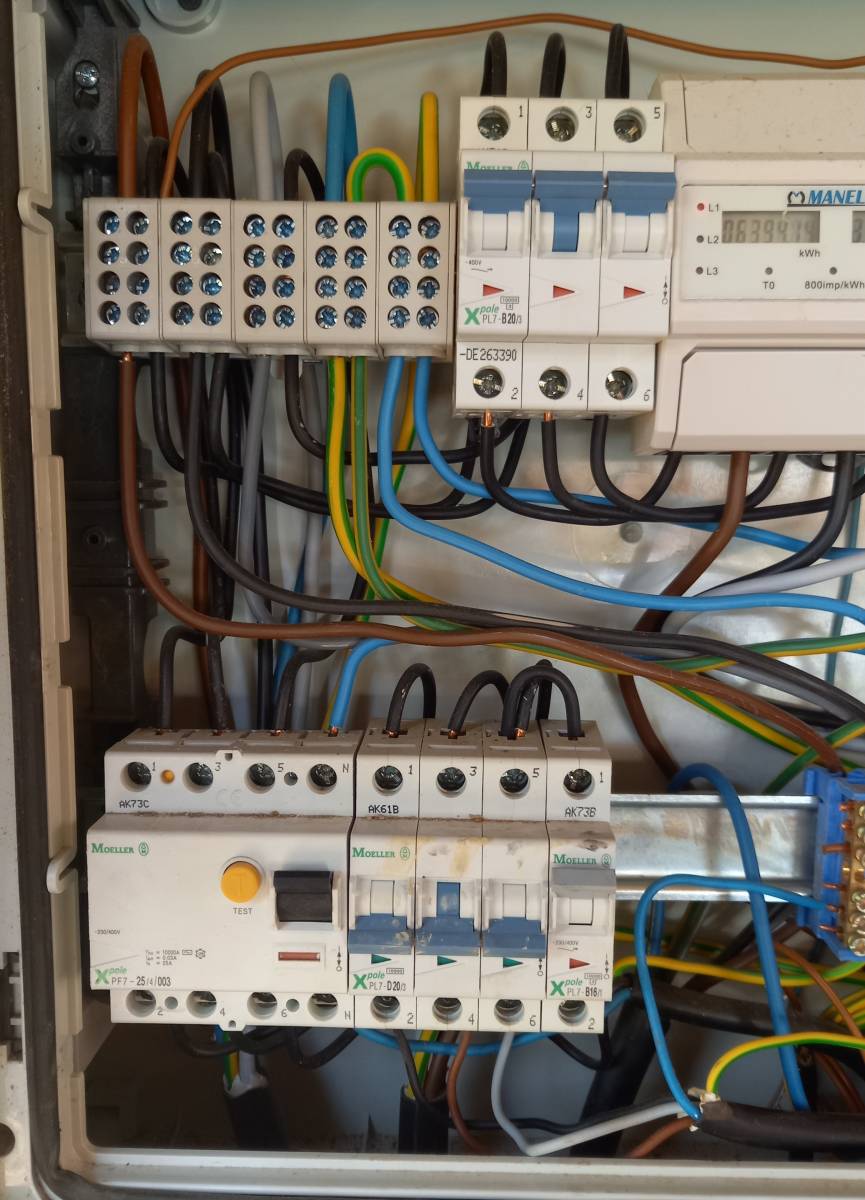

Špatně zapojené. Třífazová zásuvka je zapojená mimo chránič.
Jednofázová je taky nějaká divná.
Celé bych to předělal. Tohle zapojoval dobytek. Nepřehledné a ještě k tomu špatně zapojené.

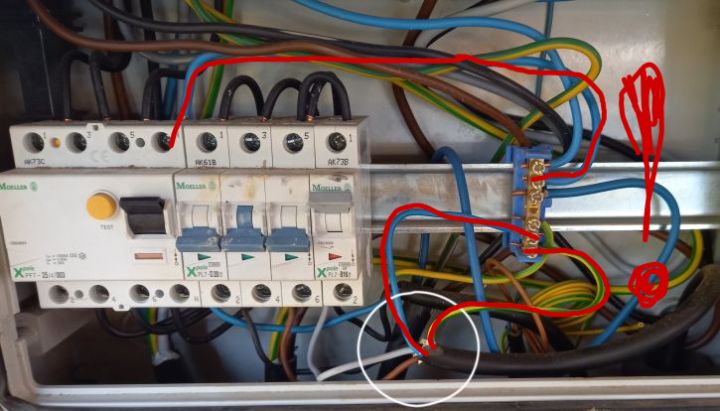

Chybí svorkovnice pro body rozdělení PEN na PE a N... stoupací svorkovnice se na tento účel nepoužívají pro nedostatek svorek. Navíc moc nechápu, že je hned zkratován PE a N na přívodu ve stoupacích svorkách nahoře na DIN.
Přívod je TN-C? Určitě?...pak to asi funkci nevadí, ale odporuje to normě a zapojení přehlednosti. Modrý se na přívodu TN-C nepoužívá a nechá se nezapojen.

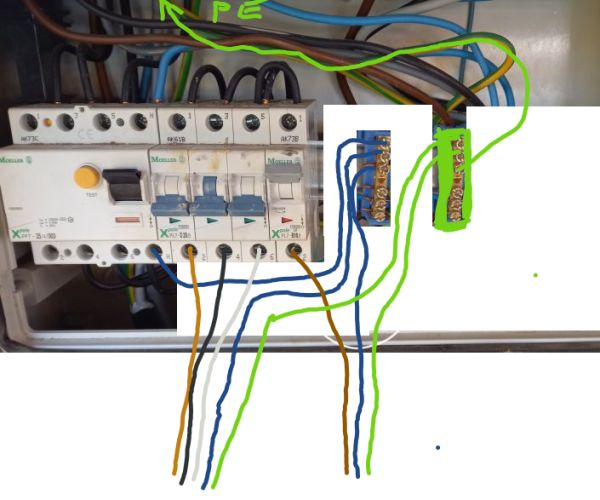

Dokreslil jsem jen odvod za chráničem. přívod se musí k tomu ukontrolovta a předělat k tomu dokreslení.
