Zapojení pohybového relé se světlý

Od: rad3k 23.08.22 11:24

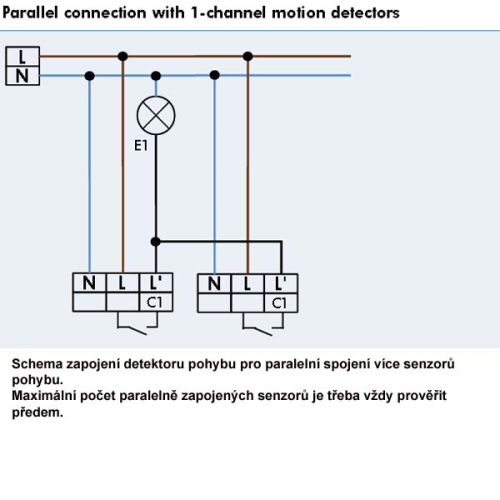

Zdravím mam takový problém a potřeboval bych poradit. Mam u schodiště orientační osvětlení a potřeboval bych ho spínat jak na začátku schodiště tak i na konci pohybovým čidlem. Bylo mi doporučeno Pohybové čidlo-mikrovlnné MS3-MINI 230V. Jen jsem si nejsem jistý jak to zapojit aby to fungovalo. Našel jsem zapojení (viz obrázek dole) ale chci se ujistit zda to bude fungovat

3 odpovědi na otázku

Řazeno dle hodnocení

111®

23.08.22 12:02

ano, musí to být ze stejné fáze...

[přidat komentář]

hejkal®

23.08.22 12:21

Vámi zmíněný pohybový senzor neznám. Třeba si ale dát pozor. Pokud je u něj spínací prvek polovodičový, ne relé, mohlo by připojení napětí z jednoho senzoru na výstup druhého senzoru (a naopak) způsobit problémy.
V těchto případech paralelního spínání více senzory upřednostňuji senzory s reléovým spínačem. A hlavně jen infračervené, teda PIR. To na ovládání osvětlení bohatě stačí. A je lacinější oproti mikrovlně. A mikrovlnné může nechtěně reagovat i přes dveře či tenké příčky...

[přidat komentář]

olinl

23.08.22 22:52

Jak píše hejkal-mikrovlnné čidlo zaznamená pohyb i za dveřmi ze dřeva i slabší zdí, tak pokud se ti to mikrovlné čidlo bude "samo" bezdůvodně spínat, tak se nediv. Také bych raději volil PIR čidlo s relátkem (ne polovodičové/tyristorové, s tím jsou často problémy). Zapojení na tvém obrázku je správně i pro PIR čidla s relátkem. PIR čidla byla náchylná na "osvětlení bleskem" za bouřky, čidlo buď zůstalo trvale sepnuté nebo už nezapínalo, tak pokud nějaké dáš ven, tak ať raději není namířeno "na oblohu".

[přidat komentář]
