Zdravím všetkých. Obraciam sa na vás pretože neviem ako zapojiť autorádio VW RCD500 MP3. Chcem ho využiť na domáce počúvanie muziky v dielni ale nemám schému zapojenia pinov. Nemáte ho niekto že by ste mi ho poslali?
Vďaka za prípadné odpovede k otázke. J.
0x

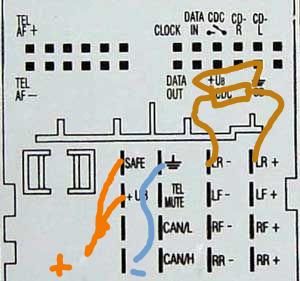

Je tam Quadlock. Není nic jednodužšího najít jeho normalizovaný pinout a vědět některá VW úskalí.
D konektor
12 - kostra
15 - plus 12V
16 - SAFE opět plus 12V
-> spínané plus po klíčku zde enní. Rádio se zapíná po CAN nebo při SAFE plus zapneš stiskem knoflíku.
...
A konektor
reproduktory 4ks
doplněno 19.07.22 09:59:
