Prosím o radu.
Hledám řešení pro dva stupně osvětlení kuchyňské linky.
Pracovní desku kuchyňské linky bude osvětlovat klasický LED pásek. 3,5 metru. Čipy 2835 120led/1m teplá bílá, 12V, 6-8W/m. Zdroj 12V 5A 60W.
Mimo klasického provozu na "plný výkon", bych chtěl zapojit možnost ztlumení světla, třeba na 1/3 plného výkonu.
(Kuchyňská linka je ve společné místnosti s obývacím pokojem. Ztlumené světlo by svítilo v době, kdy se na lince nevaří, ale je vydělané na pracovní desce jídlo.)
Napadají mne tato možnosti řešení:
Možnost 1
První možnost, uvažuji že by napětí do led pásku bylo regulováno. Můžete prosím poradit jak? (Potenciometr? Vypínač č.6 - první kontakt bez odporu, druhý kontakt s odporem)
Možnost 2
Druhou možnost o které uvažuji, je nechat LED pásek jako primární světelný zdroj, a vedle pásku pořídit ještě druhý světelný zdroj. Tady myslím bodovky nebo druhý led pásek s nižší hustotou LED diod.
Možnost 3
LED pásek je rozdělen po 3cm segmentech. A byla by to sice piplačka, ale mohl bych třeba každý šestý segment napájet z přídavného vodiče. Tím bych změnil LED pásek s jedním obvodem na dva obvody. A přes vypínač č. 6 bych přepínal na prvním kontaktu napájení pouze druhého obvodu (napájející pouze každý šestý segment LED pásku) a na druhém kontaktu by bylo napájení prvního obvodu společně s napájením druhého obvodu, a tak by LED pásek zase svítil celý.
Možnost 4
Na staré kuchyni mám led pásek rozdělen na čtyři 50cm segmenty.
První segment se rozsvěcuje 230V vypínačem na světlo. Zbylé tři segmenty, ovládá lustrový vypínač (č.5), do kterého vede od zdroje 12V, a zde již konakty vedou přímo do zbylých 12V pásků.
Účel je, že v kuchyni svítí jen jedno světlo, když v ní nikdo není. Nevýhoda je, že na nové kuchyňi kde je nová kuchyňská linka, by to nevypadalo hezky symetricky. (rovnoměrně)
Jak by jste to řešili vy? Děkuji moc.
2x
Řešil jsem to, řekl bych, nejjednoduššeji. Koupil jsem stmívač a pásek tak lze nastavit na požadovanou svítivost i na dálku. Krom toho to umí např zpožděné zhasnutí. Přesně tento typ nám slouží už asi sedm let na pásku zhruba stejné délky, s nímž si ty malé stmívače do lišty už neporadily (spálily se).
0x

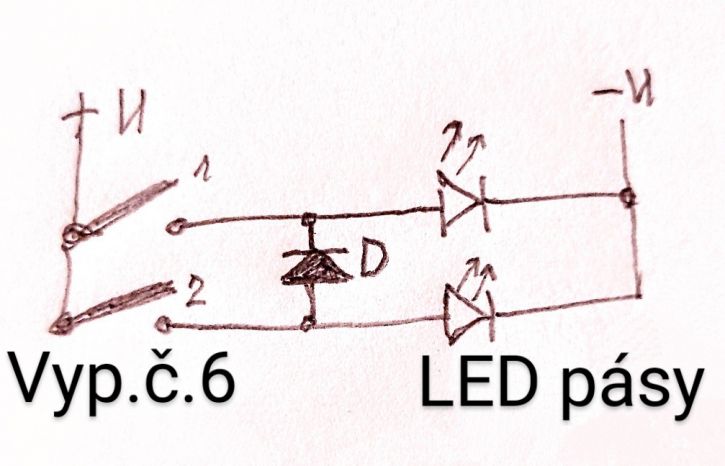

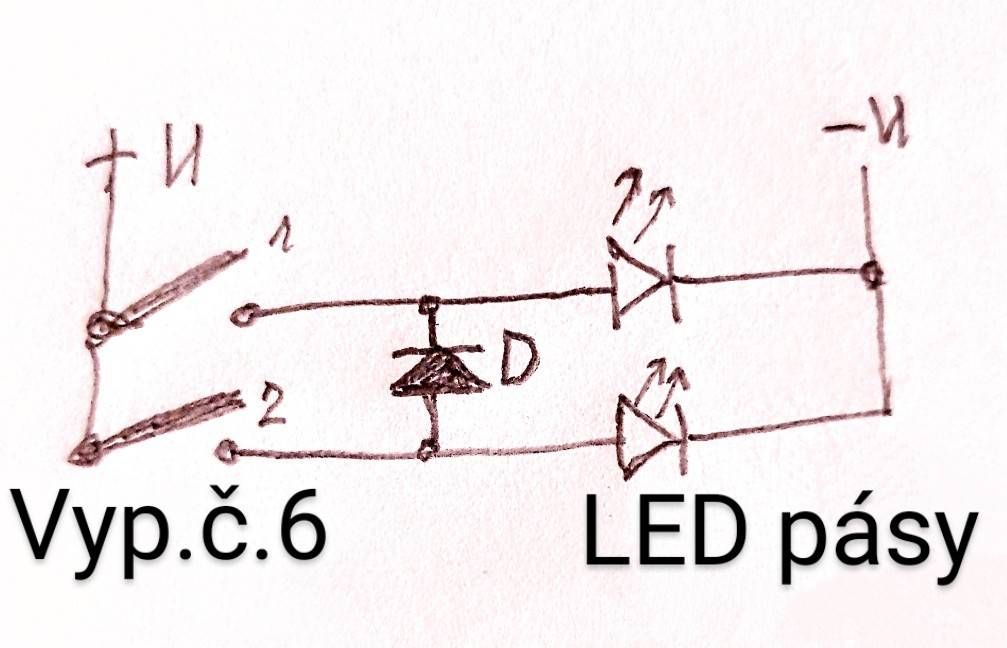

Ovšem musel bych podle schémy zapojení vložit jednu usměrňovací diodu, na obrázku značená D, stačilo by mezi výstupní svorky vyp.č.6., až potom by to fungovalo tak, jak si představuješ. Sepnutá 1 - omezené světlo, sepnutá 2 - naplno oba pásy. Ta dioda D by musela být dimenzovaná na proud v té omezené větvi.
0x
0x
Vzhledem k tomu, že tyhle komerční LED pásky mají většinou napěťový zdroj a váš pásek není nijak zvlášť výkonný, tak by nejjednodušší řešení bylo použít odpor. Problém je, že byste musel odpor určit experimentálně, protože spočítat nelze. Důvodem je serioparalelní kombinace odporů a ledek v pásku s neznámými vlastnostmi. Výkonový úbytek na odporu bajvoko odhaduji na max. 2W, takže pohoda.
0x
Vymyslate teplu vodu a idete na to zo zleho konca. Kazdy segment led pasu na 12V su tri ledky v serii a odpor. Ked pojdete s napatim vyrazne nadol, jas sice klesne, ale strati sa pozitivny vplyv odporu, ktory kompenzuje postupny ubytok napatia na pasiku. Zaciatok mozno zregulujte na tretinovy jas, ale na konci bude jas citelne mensi.
Vy potrebujete PWM regulator, uplne staci lacny cinsky ali. Prepinacom ho mozete zaradovat medzi led pasik a zdroj, na regulatore si nastavite ten tretinovy jas. Da sa to cele aj vysperkovat, ked vyhodite potenciometer a nahradite sustavou odporov v serii, pricom odbocky z nich budu cez prepinace, cim simulujete jeho rozne polohy.
Relativne jednoduche aj aj zbastlit to s jednocipom, prepinacmi a vykonovym mosfetom.
Oosbne by som ale siel cestou dialokovo ovladaneho stmievaca, hladal by som typ, ktory ma viac pamati na nastavene jasy a potom staci kliknut jednu z uleznych urovni jasu.
Zaciatok mozno zregulujte na tretinovy jas, ale na konci bude jas citelne mensi.
To máte ověřeno nebo odhadujete? Tohle by platilo jen v případě, že by přívodní měděný vodič v pásku vykazoval značný odpor, což se mi při délce 3,5 metru nechce věřit.
Zoberte si bezny led pas a merajte napatia na zaciatku a konci. Rozdiel 0.2V bude pri plnom 12V napati neviditelny, ale ked to zacnete skrtit, tak sa efekt prejavi, na druhej strane ale suhlasim, ze ak klesne prud pasom, bude aj ubytok napatia mensi. Obecne ale nie je dobry napad regulovat led pasy napatovo, na to sluzia pwm regulatory.
