0x

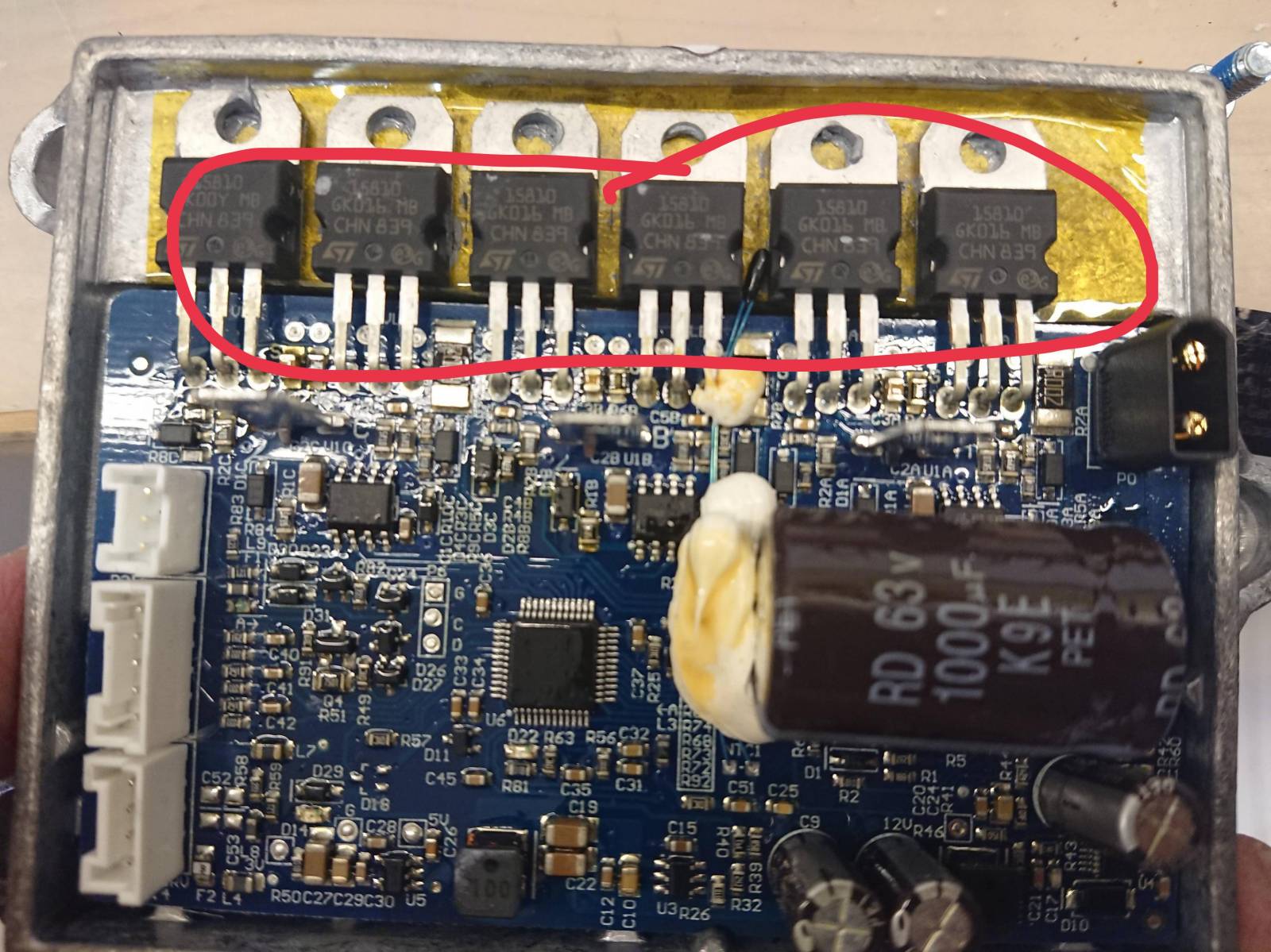

Mluvit o přehřívání bez znalosti teplot těch tranzistorů je zcela zcestné. Na fotografii nejsou žádné stopy po přehřívání, které při skutečném přehřívání vznikají. Ty tranzistory navíc nejsou napevno přitaženy k chladiči, není jasné, zda a čím jsou např. přilepeny. Z dotazu není zřejmé použití té ŘJ ani její pracovní prostředí.
Takže moje rada je umístit celou jednotku do proudu chladicího vzduchu nebo do místa s nízkou teplotou. Bez dalších informací více nevymyslím.
Pak je zřejmě celá jednotka asi po všech stránkách špatně navržena. Pracovní teplota křemíkových výkonových tranzistorů může dosahovat bez problémů kolem 90°C, omezení při 65°C je žalostně málo. Na fotce nevidím připevňovací plastové(?) šroubky, ale stopy jakéhosi lepidla, tedy přenos tepla asi taky špatný. A uzavření celé ŘJ v nevětraném(!) prostoru je jen třešinka na dortu. Inu klasická dobře ošizená "Čína".
doplněno 07.06.22 08:40: Zkoušel jsem jednotku nechat otevřenou a připevnit k ní malý PC vetracek, ale téměř to nepomohlo a nejspis to není dobré ponechávat ji otevřenou kvůli prachu a vlhkosti.
0x
Jakou teplotu má ten hliníkový obal, když se to dle Vás přehřívá? To lepidlo nebo pasta pod těmi tranzistory poskytuje dobrý přenos tepla? Není tam někde mezera mezi tranzistorem a tou pastou/lepsidlem?
Jestli se značně zahřívá samotné pouzdro, tak chladit pouzdro. Zvětšit plochu hliníku nebo ho aktivně chladit proudem vzduhu (např. ventilátor).
0x
dratek.cz/...
Pokud jak píšete je obal studený, špatně se odvádí teplo z tranzistorů.
Jinak 65 stupňů dle mě není nějaká kritická teplota a pokud se to děje za běžného provozu, uvažoval bych o reklamaci.
0x
Cele to puzdro alebo jeho cast je chladic. Tam toho vela neporiesite. Aj mala chyba pri instalacii ineho druhu izolacnej podlozky moze sposobit vodive spojenie tam, kde byt nema a cele vam to zhori.
Tu bude najskor problem v rovinnosti dosadacej plochy. Tiez pozor na rozne teplovodive pasty pre procesory plnene striebrom, v PC je len jeden komponent (procesor) a izolacia nie je vyzadovana.
Tu mozno pomoze celu dosku odmotovat, puzdro nechat frezou vyhladit, dat sludove podlozky a kvalitnu pastu. Vysledok je nejasny.
Cip tranzistora je spojeny s jeho kovovou plochou dole, hore je len epoxidova zivica kvoli zapuzdreniu, davat tam nieco zhora zmysel nema.
0x
15810 jsou napěťové regulátory s velmi malým vnitřním odporem.To žluté je izolace mezi kolektorem a chladičem a šlo by to doplnit nečím takovým...zase přes izolační podložku... distrelec.cz/...
0x
no tak to máš problém ...pak jeduně proužek mědi koupit tak 2mm silný někde ve Feroně, ale tam je třeba to nchat střihnout velkými nůžlami aby se to nepokroutilo na šířku toho chladiče a přes izolační podložky jak psáno výše. Dostane se i měděný pásek na pospojování v elektru ale to by byla jen nouze...
doplněno 07.06.22 12:13:
pokud je ta chladící pasta zatuhlá tak je na houby, já mažu rybářským silikonem...ten nezatuhne
ano ten proužek dát odshora, nevím kolik je tam místa ale ještě by šel přes další izolační podložky na obou stranách propojit s obalem, pokud to dovolí kryt..
0x
Teplotní čidlo je také nějak divně provedeno ani není zakápnuto teplovodivím tnelem.
0x

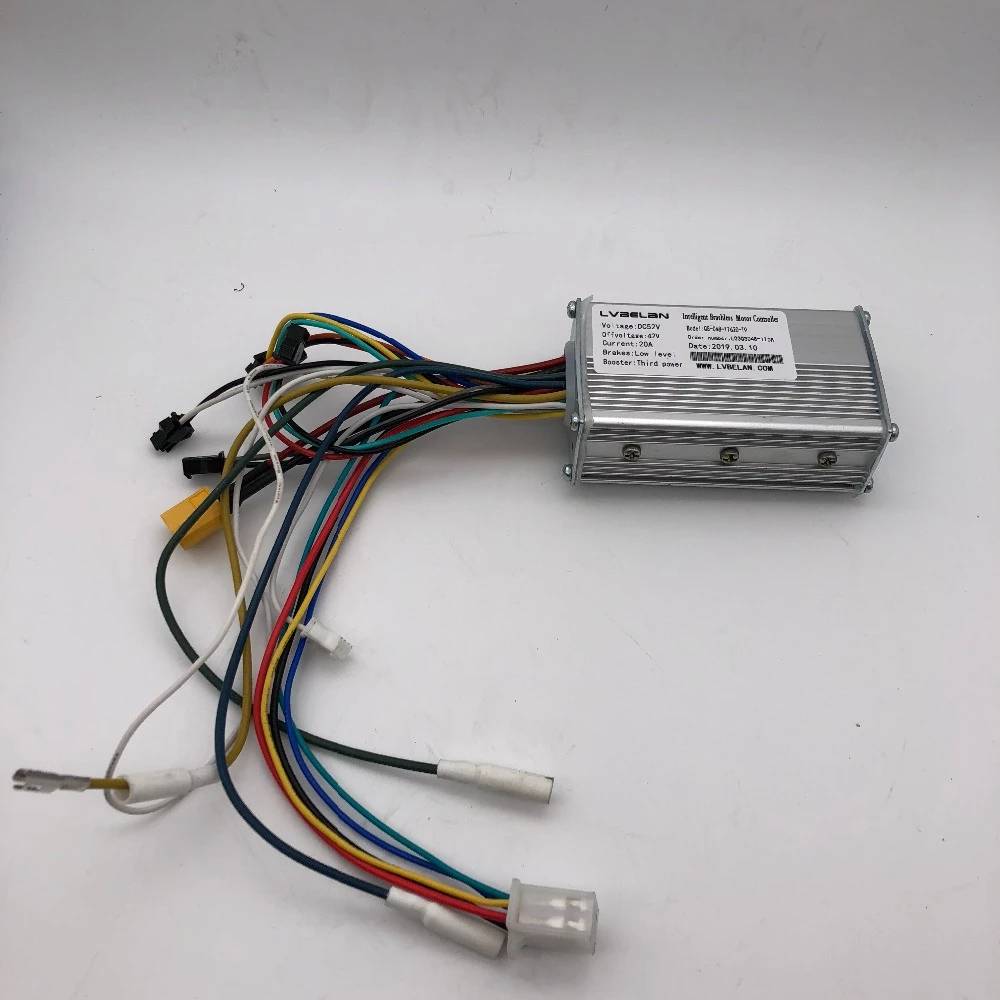

Neviem presne, do akej miery to musit byt cele utesnene, aj kable tam nejako prechadzaju. Mozno skuste celu krabicu vyhodit a namiesto toho tranzistory pripevnit na masivny chladic pre polovodice, predavaju sa rozne profily, dosadacia plocha je krasne hladka. Potom len dorobit z tenkeho plechu ohybanim zvysok.
Lenze cele vam to bude na dve veci, ked to musite strcit do ramu kolobezky.
Dalej, o chvilu vam to velke teplo upecie ten cierny valcek a mensie cierne valceky, to su elektrolyticke kondenzatory a tym robi teplo dost zle, je to aj najcastejsia pricina poruch zdrojov. Ak oklamate snimac teploty, odidu vam tie kondy ...
Proste mate poddimenozvany cinsky smejd a za cenu uprav mozete mat lepsi vyrobok. smejd predajte na bazosi a kupte nieco lepsie.
0x
Může se i stát, že některý z tranzistorů bude vadný a přetěžuje obvod. Ty tranzistory tipuji, že jsou paraelně k vůli proudové únosnosti a regulují motor koloběžky, jak to většinou je.
Místo kaptonky bych dal teplovodivou podložku (jak psal mikihans) a tranzistory lépe upevnil šrouby do hliníkového těla se závity + doplnil plastovými izolačními průchodkami pro ty TO220 pouzdra tranzistorů.
Pokud nepomůže, tak bych je poměnil všechny.
0x
nemyslím že jsou paralelně, vypadá to na budič krokového motoru , on ten tranzistor umí až 110A
