mohl by mi někdo vysvětlit jak fungují funkce u relé CRM 93H? Třeba z obrázku funkce A i B.
Nerozumím tomu grafu.
Děkuju
2x

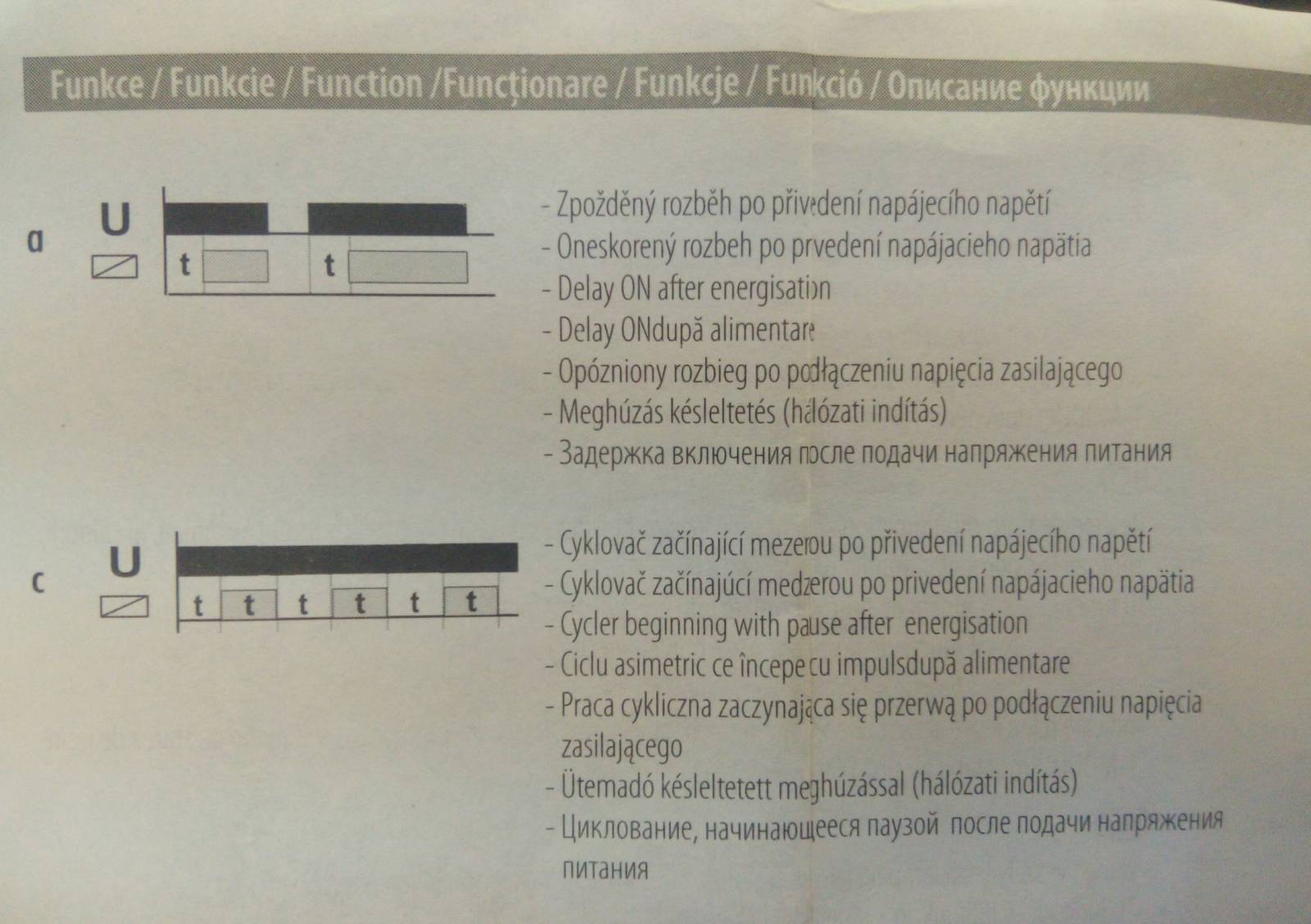

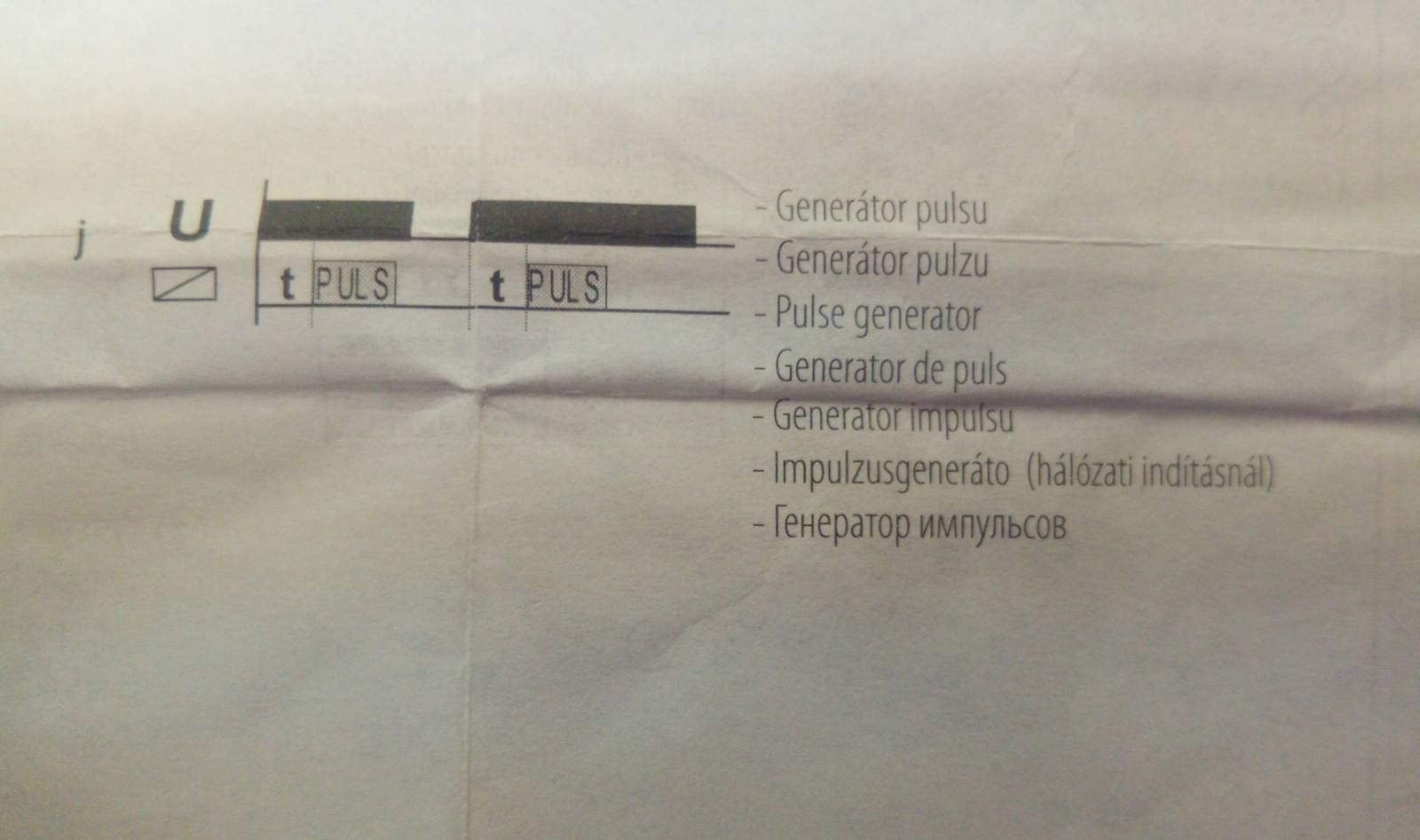

Dole zpoždění "t" určuje nastavený čas na relé a šedé obdélníky značí sepnutý výstup.
První funkce. Je tedy zpožděné zapnutí, druhá funkce je cyklování zapnuto/vypnuto.
Některé pokročilejší funkce vyžadují i připojení řídícího napětí na svorku S.
0x

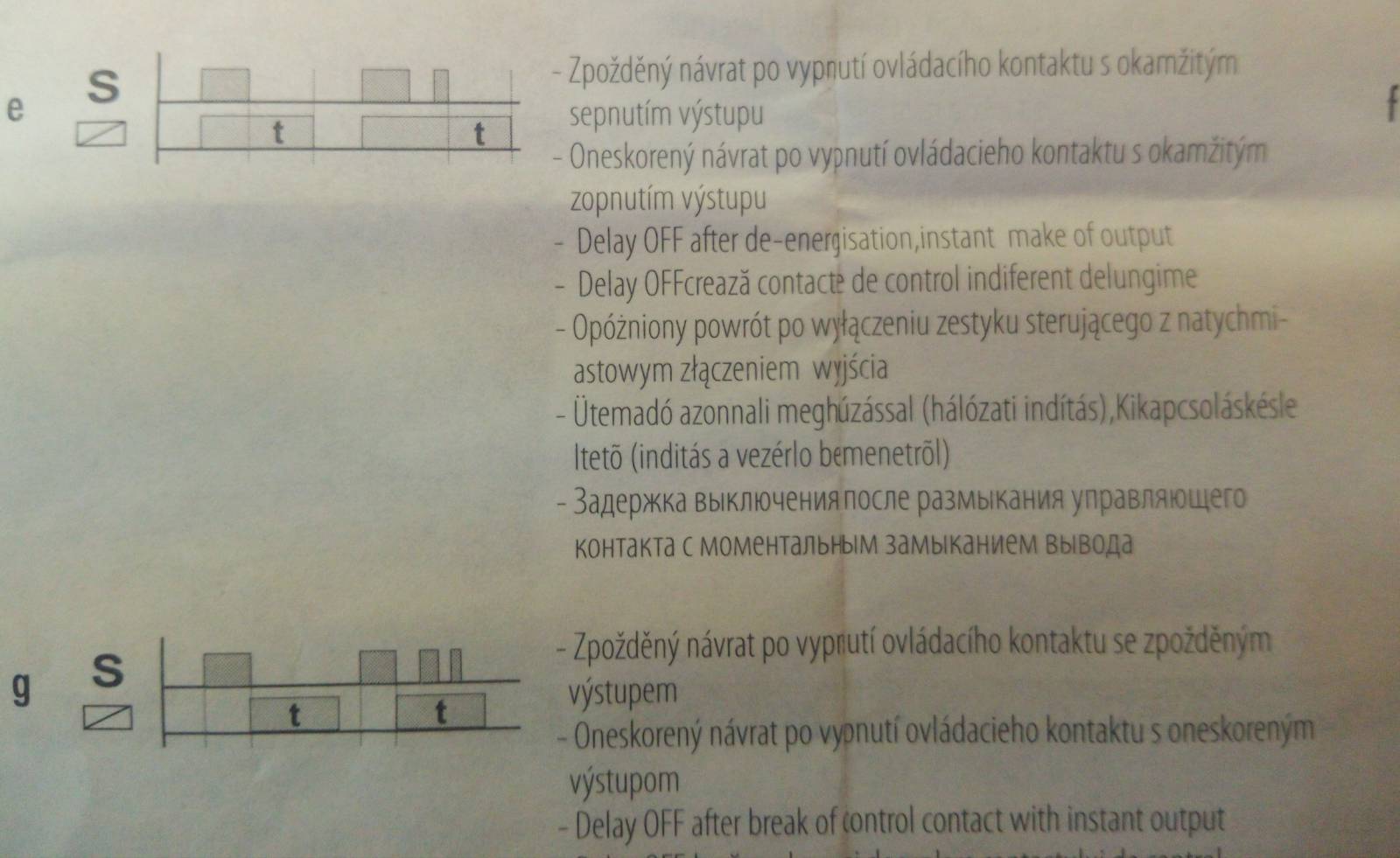

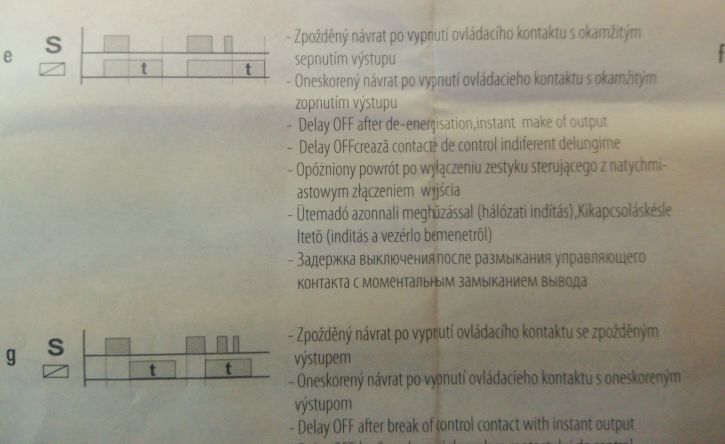

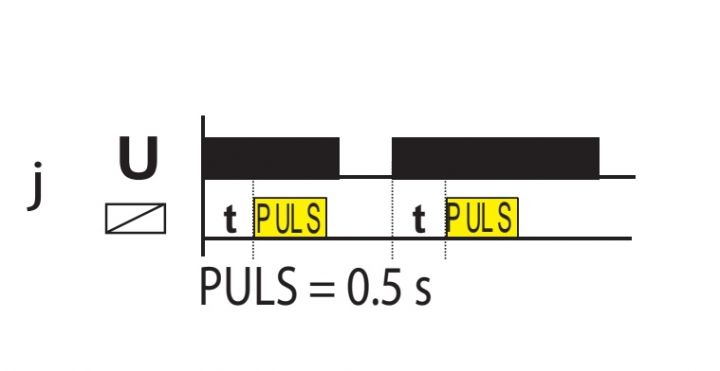

e: výstup se spíná okamžitě a po ukončení je rozepnutí sppožděno o čas "t" , ale v druhé částí je vidět že pokud došlo k novému přidržení, nez vypršelo zpoždění, odvíjí se toto spoždění znovu až od druhého vypnutí, tedy impuls se vpodstatě prodloužil i když doba "t" je stehná
g:výstup reaguje na vypínycí hranu a začíná běžet čas"t" a na druhém obrázku je vidět že ani optovné sepnutí kontaktu na krátkou dobu nemá vliv na délku zpoždění "t" /ty ipulzy jsou ignorovány/

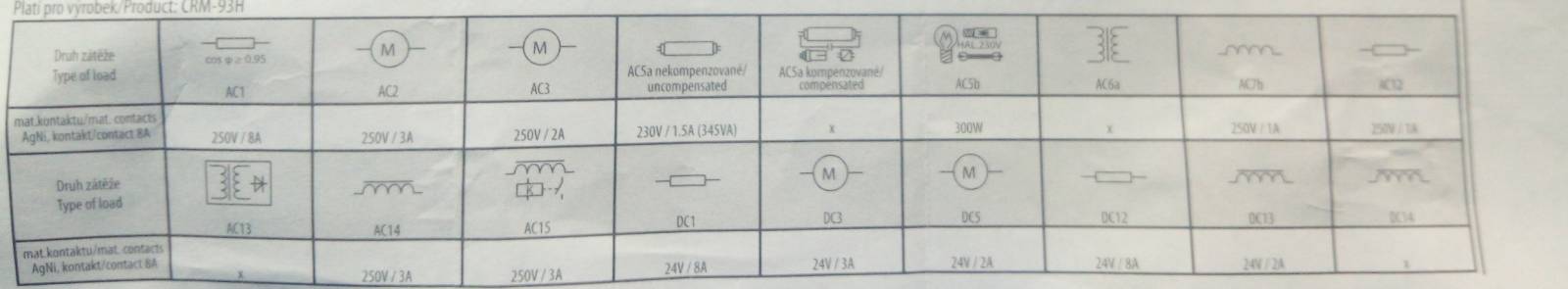

Ještě je v manuálu tabulka s připojením různých druhů zátěží, ale co ty symboly znamenají netuším.
Toto mi můžete prosím vysvětlit?
