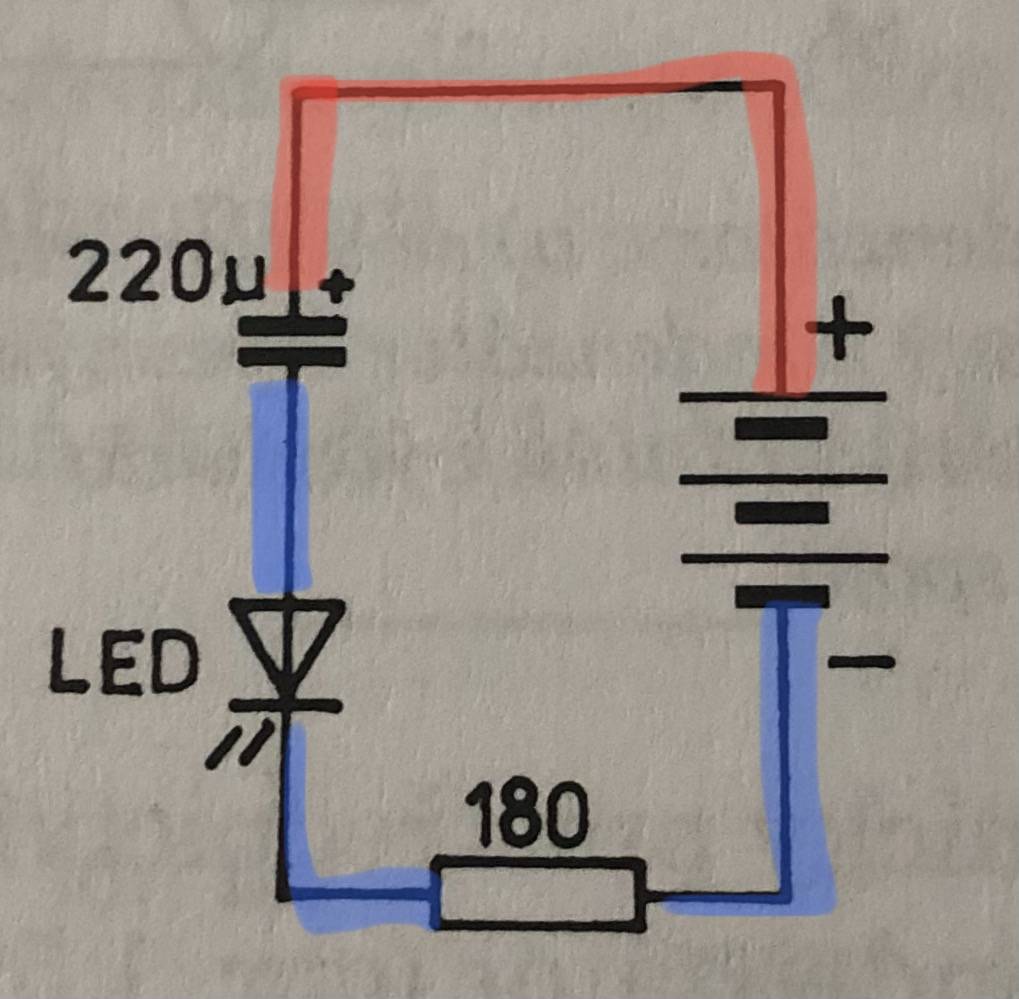

Ahoj, začal jsem se zajímat o elektroniku, tak si čtu knížku a zarazil jsem se u tohohle zapojeni. Pomůže mi někdo pochopit princip, bliknutí LED diody jako indikaci nabíti kondenzátoru? Přeci dioda je připojená pouze v záporném pólu, to by neměla ani bliknout ne? Děkuji.
Dioda je zapojena v propustném směru, je to dobře (pamatujte si to tak, že ta "šipka" diody ukazuje směr propouštění proudu, který bereme, že je z plus do mínus zdroje. Kdybyste kondenzátor zkratoval, svítila by trvale. S kobdenzátorem svítí jen do doby, než se kobdenzátor nabije, tedy než na něm napětí překročí napětí zdroje mínus napětí přechodu led diody. doplněno 25.04.22 11:42: Kobdenzátor si představte jako takovou zvláštní baterii. Jde vybít až na nulu a nabít až na napětí přiloženého zdroje.
novotny1
To jsem tak nějak pochopil ale spíš nechápu kde se vezme na záporném kontaktu u kondenzátoru tedy kladné napětí proto aby dioda mohla probliknout.
Kondenzator akumuluje elektricky naboj. Elektricky prud je tok nabojov. Preto, ked sa kondenzator zacne nabijat, tecie obvodom prud, prud sa postupne exponecialne zmensuje.
Mozete si to predstavit ako potrubie, na konci upchate a na zaciatku s ventilom. Ked ventil otvorite, chvilu tecie voda, nez sa potrubie naplni.
V té knížce jsou určitě popsány Kyrhofovy zákony, v tomto zapojení je pro všechny součástky proud stejný. Po připojení napájení se chová kondenzátor jako zkrat a na ledce a odporu je plné napájení a ledka svítí, postupně se kondenzátor nabíjí na napětí napájecího zdroje a proud klesá až úplně na nulu tudíž ledka zhasne.
novotny1
Děkuji, kdyby jste věděli o nějakém článku přímo k tomuto tak bych se nezlobil.
"Kde se najednou bere (+) na kondenzátoru, když tam má být (-)" Váš problém je v tom, že nesprávně chápete elektrický obvod. Plus či mínus neurčuje kondenzátor, ale směr průchodu proudu (dohodnutý směr toku proudu je od + směrem k -). Pokud do toku proudu zařadíte překážku (součástku), která tok proudu nějakým způsobem omezí, objeví se na té součástce napětí a + je vždy na straně + napájecího zdroje, - na straně - napájecího zdroje. To napětí se vztahuje pouze k té součástce, následující součástka to má stejně a tudíž musí mít + na stejném kontaktu, na kterém má předchozí součástka -. Pokud ke zdroji zapojíte několik odporů v sérii, bude to vypadat takto:
Inak povedane : sucet napatia zdrojov = sucet napati na spotrebicoch v uzavretom obvode.
novotny1
Super děkuji. Když už jsme u toho. Nikde jsem nemohl najít dle čeho určit na děliči napětí jaký použit rezistory. Chápu poměr dvou rezistorů i v zátěži, ale dle čeho určit zda použiju 100R a 150R a nebo 1000R 1500R, posuzuje se to jen díky úbytku napětí a možného zatížení? Děkuji. Nemám elektrotechnické vzdělání a vše se snažím pochopit z knížek a internetu.
Záleží na tom, k čemu dělič slouží. Kdyby měl být např. jako zdroj napětí, tak by příčný proud měl být o řád vyšší, než vnitřní odpor zátěže, aby zátěž neolivňovala výstupní napětí. V nejjednodušším případě je děličem napětí předřadný odpor, kdy odporem R2 je samotná zátěž.
