Dobrý den, prosím o radu v oblasti elektro.
Mám kamerovou jednotku ( patro.cz/... ) a dva videotelefony ( patro.cz/... )
Jelikož je síla zvonění příliš slabá a nedosáhla do všech místností, koupili jsme bezdrátový zvonek ( tipa.eu/... )

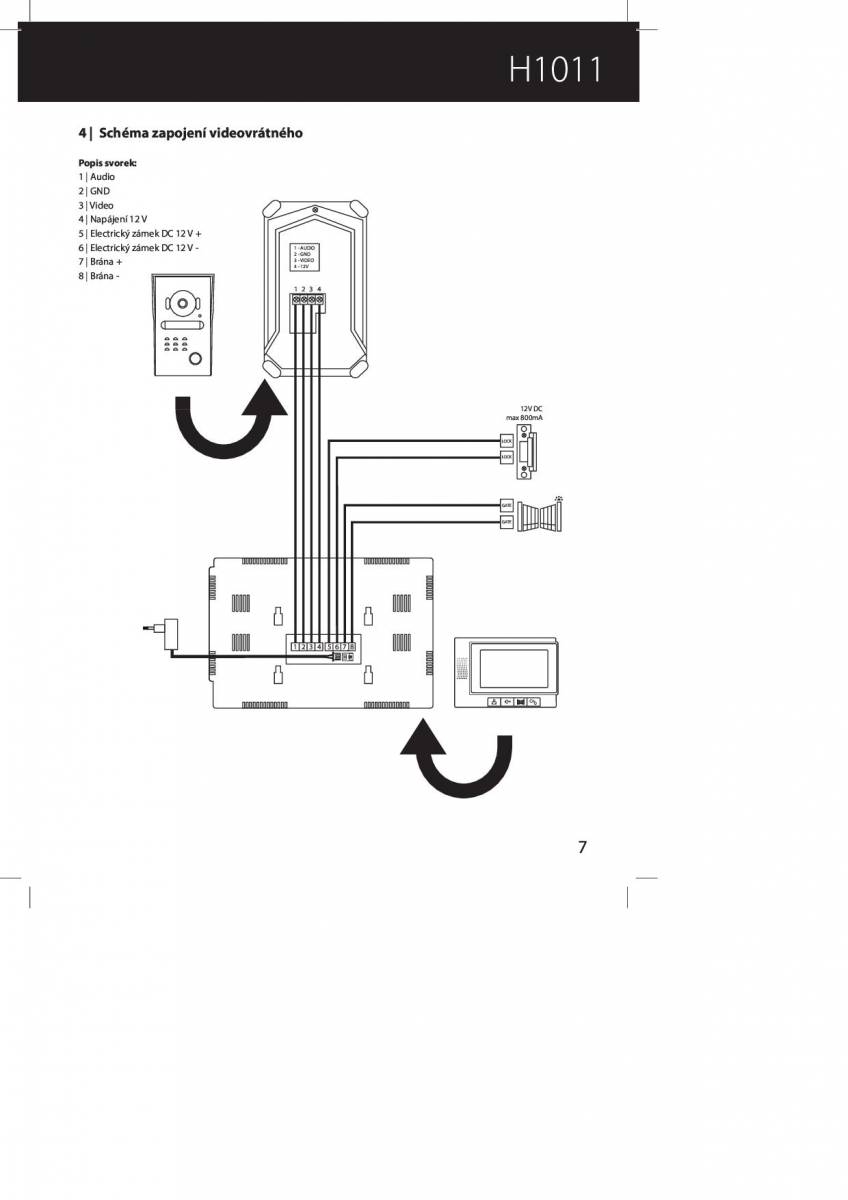

Propojení jsem provedl tak, že jsem propojil kontakty mikrospínače bezdrátového zvonku s kontakty audio a ground viz obrázek.
Po zazvonění na venkovní kamerovou jednotku videotelefón i bezdrátový zvonek zvoní, ale druhý videotelefon bez reakce a vše je doprovázeno hrčícím zvukem.
Budu rád když někoho napadne způsob, jak tento jev odstranit.
Všem děkuji za rady.
4x
Mozete byt rad, ked nic neodislo. Spojit audio vystup priamo na bezdrotovy zvoncek je uplne zly napad. Musite prv merat, ake napatie (jednosmerne, striedave, hodnota ...) sa objavi na tom audio vystupe a potom to galvanicky oddelit od tlacitka (rele, optoclen ...) Bez merania na mieste neviem poradit viac.
2x
Hlasitost melodie (zvonění) máte naplno? Ze zkušenosti, některé melodie jsou "hlasitější", zkoušeli jste vybrat nejvíce hlasitou z těch osmi?
doplněno 24.04.22 20:58:
Když to máte na max a je to pořád málo, dejte tlačítko bezdrátového zvonku k venkovní jednotce a návštěva nejdřív stlačí tlačítko bezdrátového zvonku a následně tlačítko na videovrátném...o způsobu zvonění je budete informovat jednoduchým popisem u vratného...vím, je to přitažené za vlasy, ale ve vašem případě alespoň do doby, než dojde k vyřešení jiným způsobem. Nejlépe by bylo jednat přímo s výrobcem (v Číně, EMOS tam zadává svou výrobu; ale; ale Emos by to měl umět vyřešit, pokud je solidní dodavatel)...
doplněno 24.04.22 21:12:
Další možností je vyměnit stávající video zvonek za EMOS EM-101WIFI s aplikací pro mobily, ... VDP... návod ke stažení datart.cz/...
Mezi ground a audio je 4,2 V

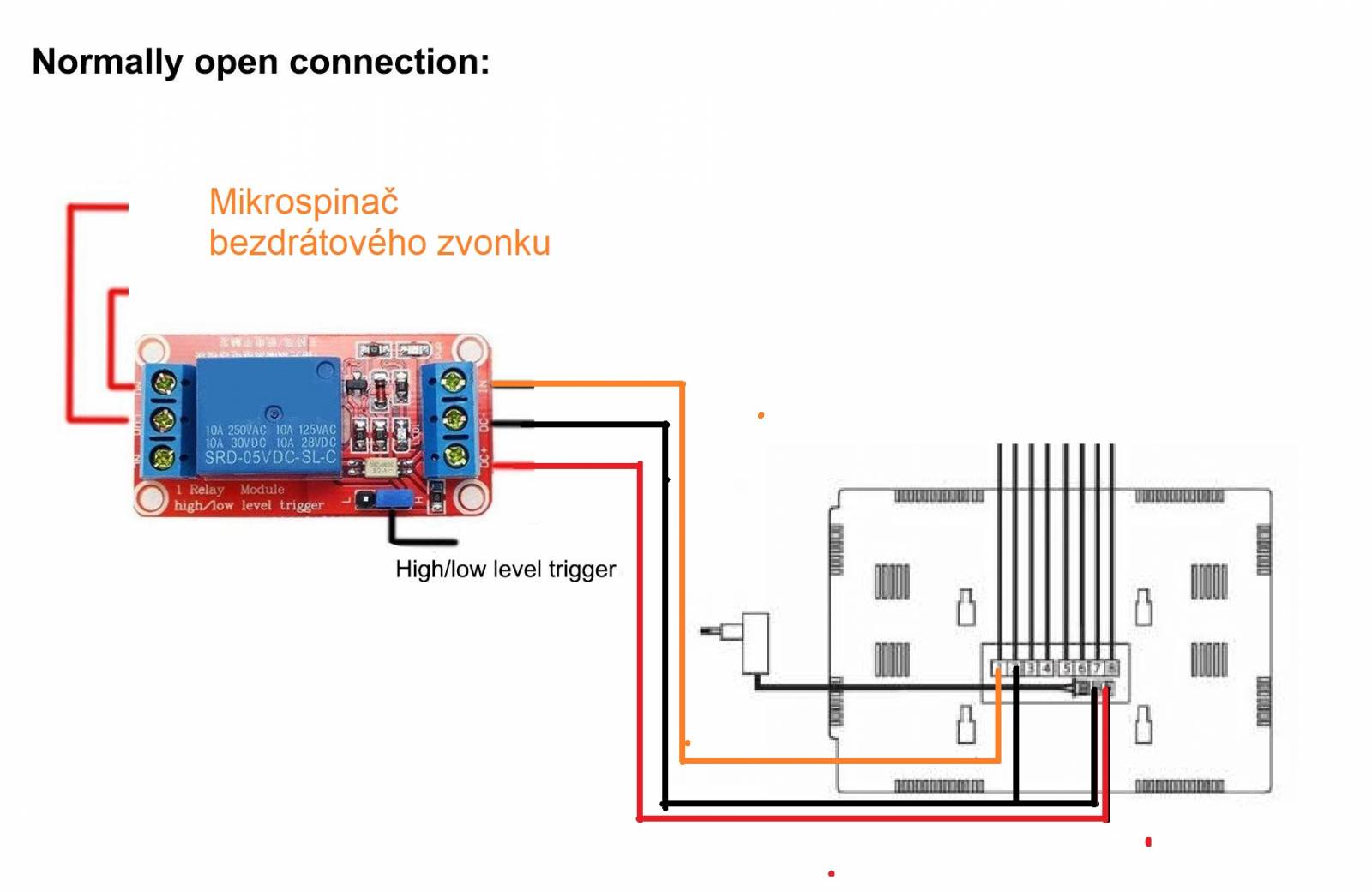

Jediné co mě napadlo je koupit relé modul 12V aliexpress.com/..., propojit ho s napájením video telefonu a audio propojit se signál in na modulu.
Myslíte že by to mohlo fungovat?
4.2 V je tam kedy? Ked to zvoni? V klude? Jednosmerne? Striedave? Aka jednosnerna zlozka?
Na vasom mieste kupim cervenu ledku, 1 k ohm odpor (do serie s led) a zapojim to tam a sledujem, ci to svieti, ked ked to zvoni.
Merajte osciloskopom, urcite tam nie je 0V, ale nieco striedave, inak by to nezvonilo. Bez merania tazko poradit. Zhruba asi tusim, aky obvod by tam mal byt, ale muselo by sa to doladit na mieste. Spravi vam to kazdy sikovny student priemyslovky. Ten modul z ali podla vsetkeho fungovat nebude,

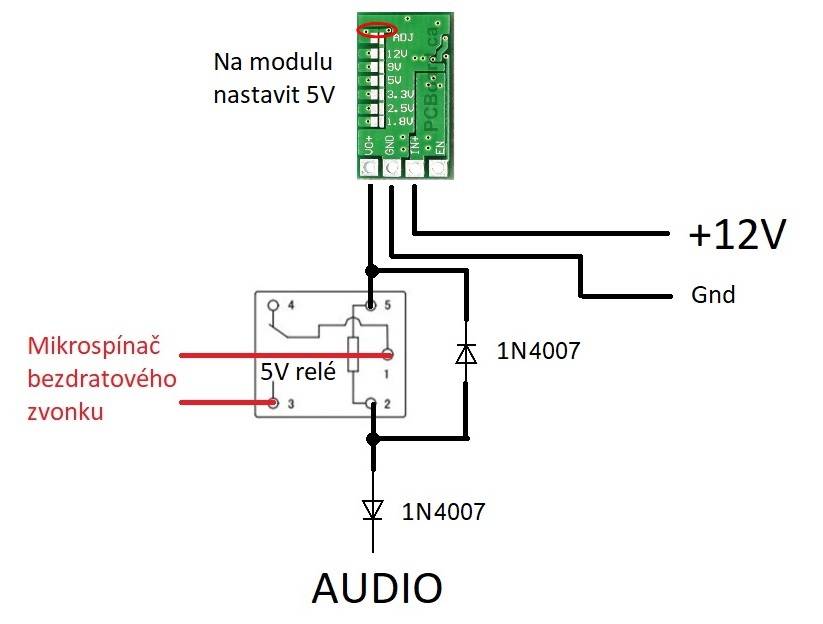

Tazko povedat, skor nie ako ano. Vas napad je zrejme vyrobit 5V z 12V menicom a potom spinat 5V rele voci zemi. Tam je otazka, aka je zatazitelnost audio vystupu. Hlavny problem je, ak to zvoni teraz, nemoze byt na audio vystupe 0V, potom by to bolo ticho.
Skuste nieco ine : zapojte na audio vystup paraelne dve ledky, opacne polovane a odpor povedzme 470 ohm do serie, pozorujte, kedy ktora svieti. Potom este pridajte kondenzator 1uF a viac, nie elektrolyt, do serie.
