Je lepší napsat aspoň základ toho, s čím chceš poradit.
Tazatelé, kteří mají tajný projekt a chtějí s něčím poradit, aniž by prozradili podrobnosti, tak ti se asi rady nedočkají.
Takže je to samo-domo vyráběný stroj nebo kupovaný? Je to zapojení hydrauliky nebo zapojení elektriky?
A nebo máš pístnici z vysokozdvihu a čerpadlo z traktoru a chceš z toho za pětistovku vyrobit štípačku?
0x
Ak chcete poradit, musite to cele nakreslit (schema ziskana reverznym inzinierstvom) a nafotit, nemame vestecku gulu, aby sme uhadli, ako to cinsky dudruh navrhol a co ma aku funkciu.

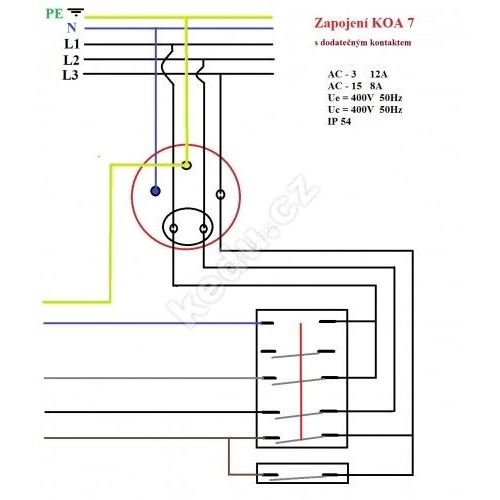

Zdravím, je průmyslově vyráběné, původní ovladač a schema zapojení v příloze. V původním zapojení je přiveden modrý vodič ze svorkovnice motoru na cívku stykače ovladače. Otázka pro mě jako laika je kde se bere ta nula pro sepnutí cívky?
Ten kdo vyřadil ten původní ovladač(asi přestal fungovat)nahradil přepínačem chodu L-O-P asi proto aby se nemusel přepojovat smysl otáček ve vidlici, ale střední vodíč připojil na svorku motoru, která spojovala cívku stykače ovladače.
Je možné, pokud odpojím modrý vodič ze svorkovnice motorua zůstanou zapojeny pouze fázové a kostra tak nebude jistič vypadávat? děkuji
Ten původní spínač neměl zapojený modrý vodič a tudíž bych jej nezapojoval. Stejně tak je ale nesprávné použít místo spínače přepínač ( navíc jste jej asi špatně zapojil) Ten spínač má totiž fci stoptlačítka - když se něco bude dít, prostě po tom plácnete a stroj se zastaví.

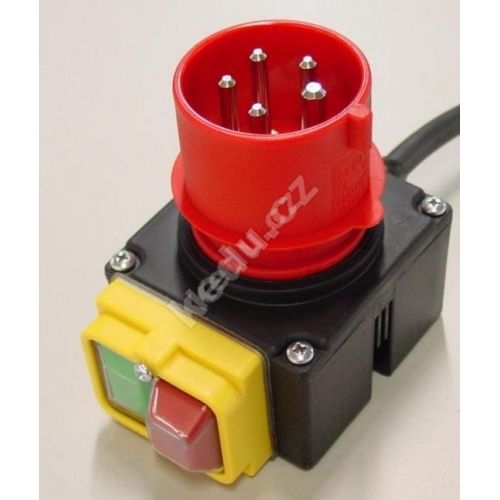

Co se týče reverzace chodu - z Vašeho schematu, ale i z praxe vím, že tento spínač bývá osazen vidlicí, kde se dva fázové kolíky dají otočit - neboli vezmu plochý šroubovák, nic nerozdělávám, jen otočím tím černým kolečkem se dvěma kolíky. A je reverzováno. Viz foto v odkazu
Děkuji za odpověď. Je tedy možné, že by toto zapojení středního vodiče( prostřednictvím 3 fázového přepínače) bylo příčinou vypádávání jističe? a po odpojení by to mělo bt v pořádku? Na přívodu je sice 25A s "B" charakteristikou, ale jsou v obvodu 3 fáz. stojanové vrtačky ale ty bez problému fungují...Ještě taková technická pro laika, kde se bere ta nula z motoru pro tu cívku stykače ( původní zapojení), zkusím v přílozr zaslat schema , díky moc za radu
U pohonů v neznámém stavu je nutné prvně změřit motor a pak jej připojit na síť.
Vámi připojený střed vinutí pravděpodobně na fázi způsobil jednak nadproud a nemožnost roztočení motoru, při tomto zapojení jistič B25 může vybavit.
S podobnou štípačkou jsem se setkal, také při zapnutí vypadával jistič, měla mezizávitový zkrat ve vinutí motoru, motor šel převinout.
