Zpožďovací relé

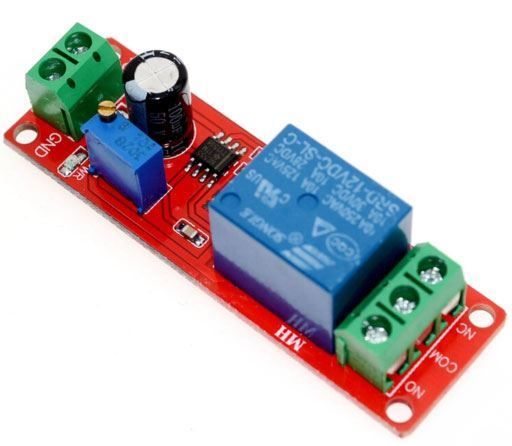

Celkově jde o to, odpojit na cca 3 až 5 vteřin reproduktory od "koncáků" a počkat, až se ustálí napěťové špičky a nabijí elektrolyty. V podstatě přerušit vždy jeden vodič k jednomu reproduktoru (bedně s repro) pomocí kontaktu NO a COM na modulu zpožďovacího relé. Napájení zpožďovače 12V (pravděpodobně stejnosměrných) připojit "za" usměrňovací můstek (nebo diody) co jsou za výstupem toroidního transformátoru-to je ale místo na desce plošných spojů a tady bude ale potřeba vědět trochu o elektronice, případně mít schéma a umět v něm číst.. Před několika roky jsem stavěl podle Amatérského rádia zesilovač s Int. Obv. TDA2009 a to lupání už bylo vyřešeno bez odpojování reproduktorů-už ale nevím přesně jak, musel bych se podívat do časopisu..

V prvom rade musite zistit, ake je odporucane a max povolene napatie pre ten odpojovac. Potom identifikovat v zosilnovaci miesto, kde take napatie mate. To sa na dialku spravit neda. Bude tam povedzme +30 alebo +30 a -30 pre koncovy stupen, potom +15 a -15 pre operacne zosilnovace. Moze tam byt aj len jedno kladne napatie, chcelo byt to schemu zosilnovaca.

Mozete aj merat, ci niekde najdete stabilnych 12V alebo nieco podobne, mozno bude nutne stabilizovat z 15V na 12V ... V krajom pripade doplnite dalsie male trafo, usmernovac, kondenzator a stabilizator na 12V

Opat bez schemy a merania nevyriesime cez internet.

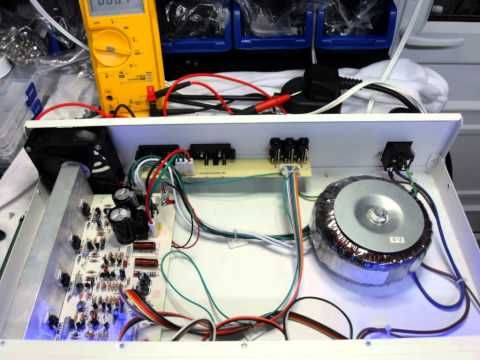

doplnenie : podla tych dvoch velkych kondenzatorov a 4 tranzistorov na chladici bude napajanie asi symetricke

osobně bych nenechal tranzistory nezatížené ale přes v klidu sepnutý kontakt bych tam zapojil 10 Ohm / 5W. a pžeplo by to pak na repráky ,ale to by se musel přepínat až výstup a obvody dva , nebo dvě relé alespoň, Ty ale asi uvažuješ o připojení napájení na koncáky, což by ale to lupnutí nemuselo odstranit...možná píši nesmysl,musíš si to přebrat...kam to zapojíš jsem jaksi nevyluštil...
