Jak poznám vadný varistor

Tak pokud je varistor funkční a je v obvyklém režimu, tedy ochrana proti prepěťovým špičkám, tak má varistor až do jeho jmenovitého napětí velký vnitřní odpor... Když je vadný, tak je proražený a tedy se chová jako zkrat. Tak by mě zajímalo, jak je možné, že když ho propojíš, že ti něco funguje.. Ještě by mohl být tedy zapojený něco tak jako zenerova dioda, tedy jako stabilizace napětí..

petrjarkovsky

29.01.22 10:56

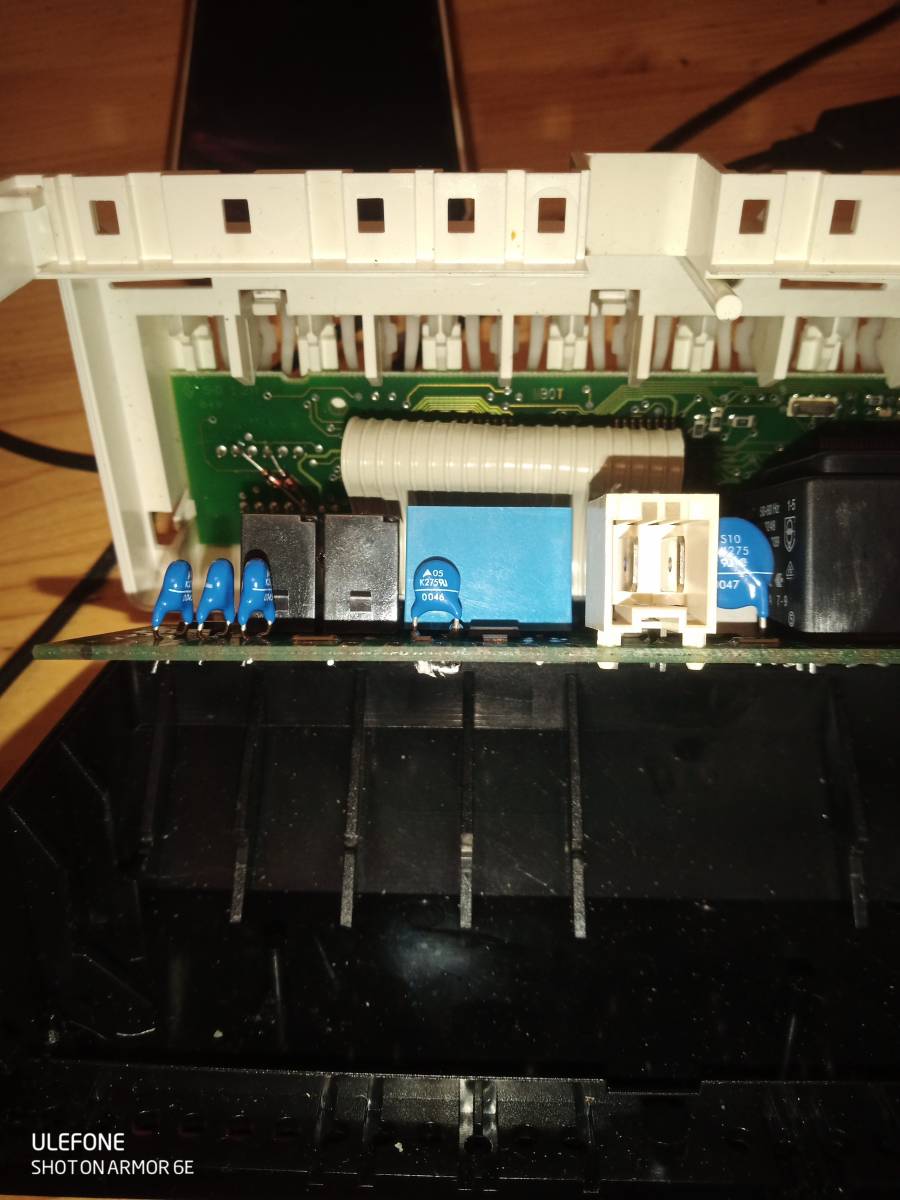

Jedná se o desku v myčce, je to obvod který otevírá přihrádku s práškem. Napětí jde přímo do termočlánku,že kterého se pomalu vysunuje pistek, pracovní ,,vodič,, jde zpět na desku do varistoru a dál ven z desky na modrý ,, pracovní,, drát.
Nevím jestli funguje jen jako pojistka proti přepětí, nebo zpomaluje (opožďuje) otevření.
Vizuálně není spálený, prasklý ani jinak poškozený. Na desce jsem ho překlenoval a dvířka se pomalu otevírají. Jen nevím jestli se varistor po nějaké době sám nevipne, aby se ten termočlánek nezahříval celou dobu programu.

peter®

29.01.22 11:39

Varistor sa "sam nevypne". Varistor pripojeny na napatie prudko zmensi svoj odpor, ked napatie prekroci istu hodnotu (prud musi byt niecim limitovany). Typicke pouzitie je prepatova ochrana, vtedy je v serii s poistkou.

hiawata®

29.01.22 11:46

On by klidně mohl být zapojený do série, tak jako se používá zenerka k úbytku napětí.. Tedy napětí na spotřebiči je menší o úbytek na varistoru... Klidně bych věřil, že vadný být může, protože varistory tohoto typu (pohledově) nemají velký trvalý proud (tedy i watáž), jen ten impulzní proud je velký ...

Teoreticky je na 275V, tak bych asi i pochyboval, že je do série... Ale nevím...

petrjarkovsky

29.01.22 12:30

Ještě se na to podívám, ale myslím že je to do série. A není to na fázi přímo na napětí, ale na pracovním vodiči.

111®

29.01.22 12:40

a dokumentaci k romu máte?

petrjarkovsky

29.01.22 12:47

Nemám, to by bylo moc jednoduché. Výrobce nepočítá s opravami na desce, nefunguje - kup si novou myčku nebo alespoň celou řídící jednotku.

111®

29.01.22 12:53

a typ myčky by nebyl?

petrjarkovsky

29.01.22 13:09

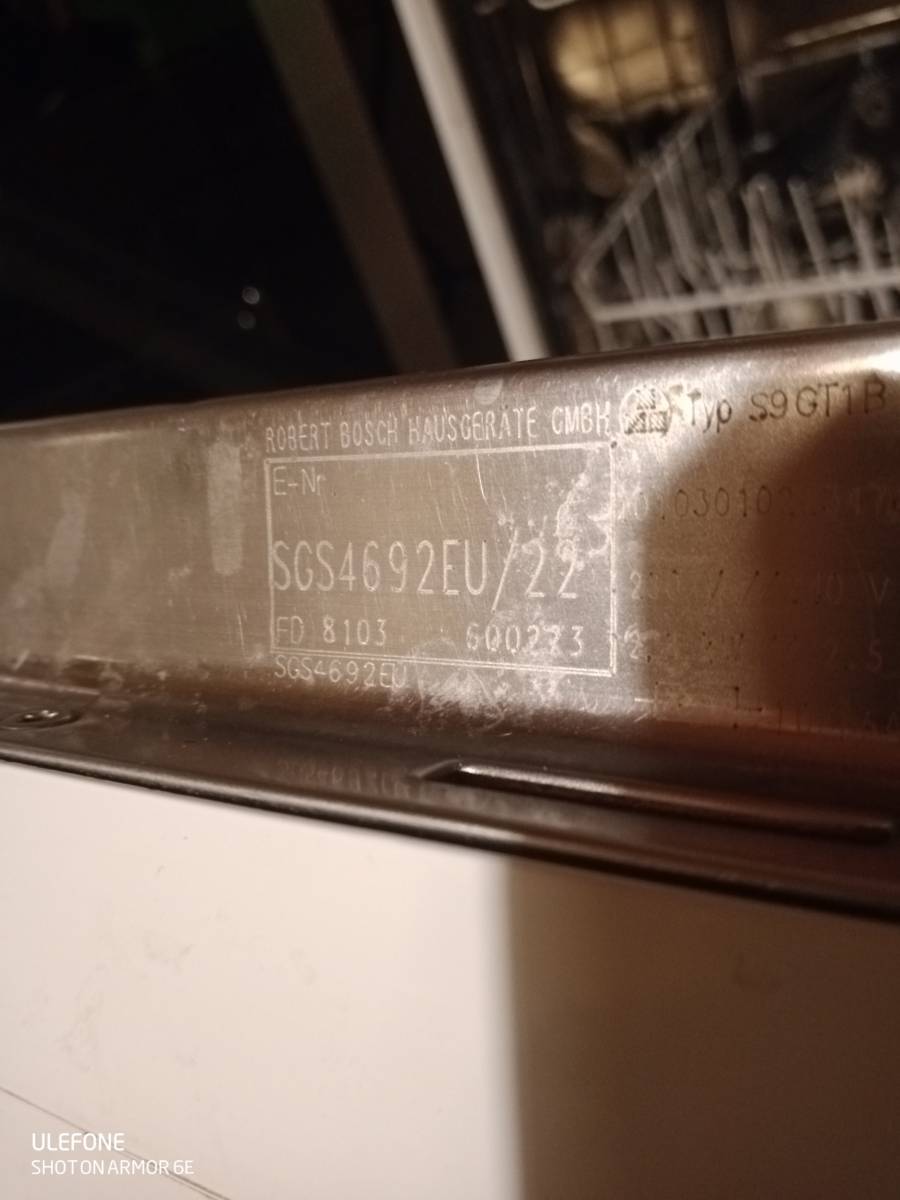

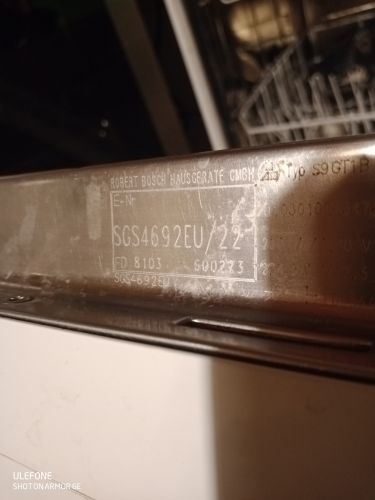

Bosch Silence comfort, stáří cca 25let

111®

29.01.22 16:29

tak fakt není dokumentace

hiawata®

29.01.22 17:18

Tak kup za 10korun (obrazně) varistor stejných parametrů a uvidíš... Na tom není co řešit ne?

petrjarkovsky

02.02.22 19:18

Tak, třikrát jsme myli nádobí,s propojeným varistorem, a vše fungovalo. V pondělí jsem koupil nový, vyměnil a dvířka nic.

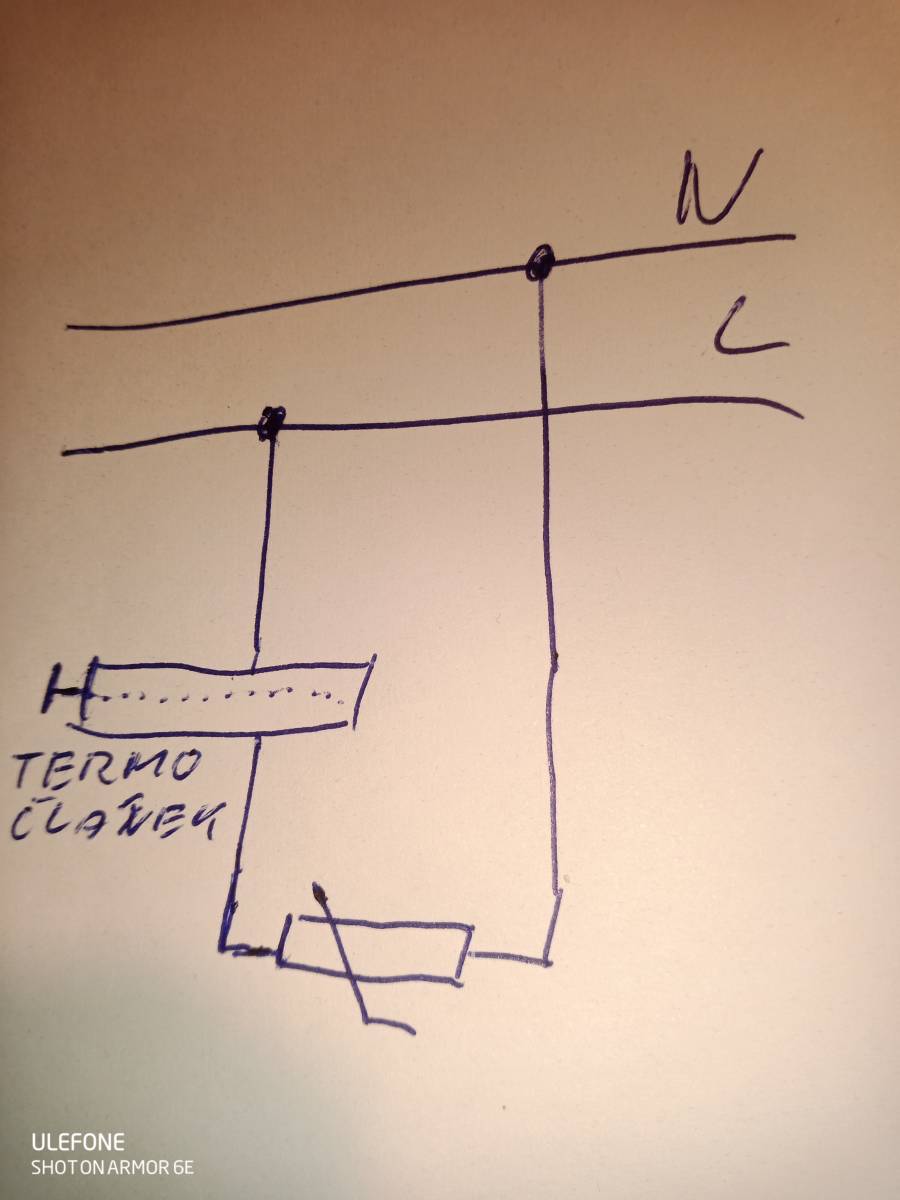

Prozonil jsem desku a proud jde do termočlánku pak varistor a uzavírá okruh na N , pracovní.
Varistor je obousměrný tak jsem ho nemohl dát obráceně?!
Co teď, nechat propojený nebo řešit?

111®

02.02.22 19:20

ta značka vypadá na Termistor

petrjarkovsky

02.02.22 19:44

Mám to z Wikipedie , ale asi by tam měla být obousměrná šipka

111®

03.02.22 16:12

ani ne, funkčně to odpovídá termistoru a má to logiku, vyristor je proti přepětí a byl ba zapojen paralelně..

Skočit na otázku
Vložit novou otázku

28.01.22 19:47

A na jakém principu funguje varistor? Vy jste ho zkratoval? O jakou desku se jedná, z čeho? Označení na desce...jaké

02.02.22 19:36

Tak bych řekl, že to bude tento výrobek a datasheet předposlední odstavec (tabulky) dole. Těď už je zkratování jasné; kdybyste to nakreslil hned, už to víte dávno...

petrjarkovsky

02.02.22 19:42

Co je jasné, že když je tam varistor tak to nejde a když ho zkratuju tak to jde?

02.02.22 19:53

Původní termistor je špatný, má velký odpor...dejte nový a bez zkratování...tam jde o to, aby se termopojistka nahřívala pomaleji (není nyní blokování dveří kratší dobu, než původně s termistorem?) Teď jakoby tam nebyl...

petrjarkovsky

02.02.22 20:07

Nevím jestli se chápeme, podstata je zapnu myčku a ten ,, termočlánek,, se začne zahřívat a pomalu se z něj vysunuje pistek, který po úplném vysunutí,cca minuta, otevře dvířka na prášek a stříkne leštidlo.
S novým varistorem to nefunguje, ale když ho zkratuju tak jo.

02.02.22 20:22

To bude podle mě termistor, dal jsem omylem odkaz na varistor...pohledám termistor. Je to zapojení, jak jste nakreslil? Dal byste označení desky se součástkami...?

petrjarkovsky

02.02.22 22:00

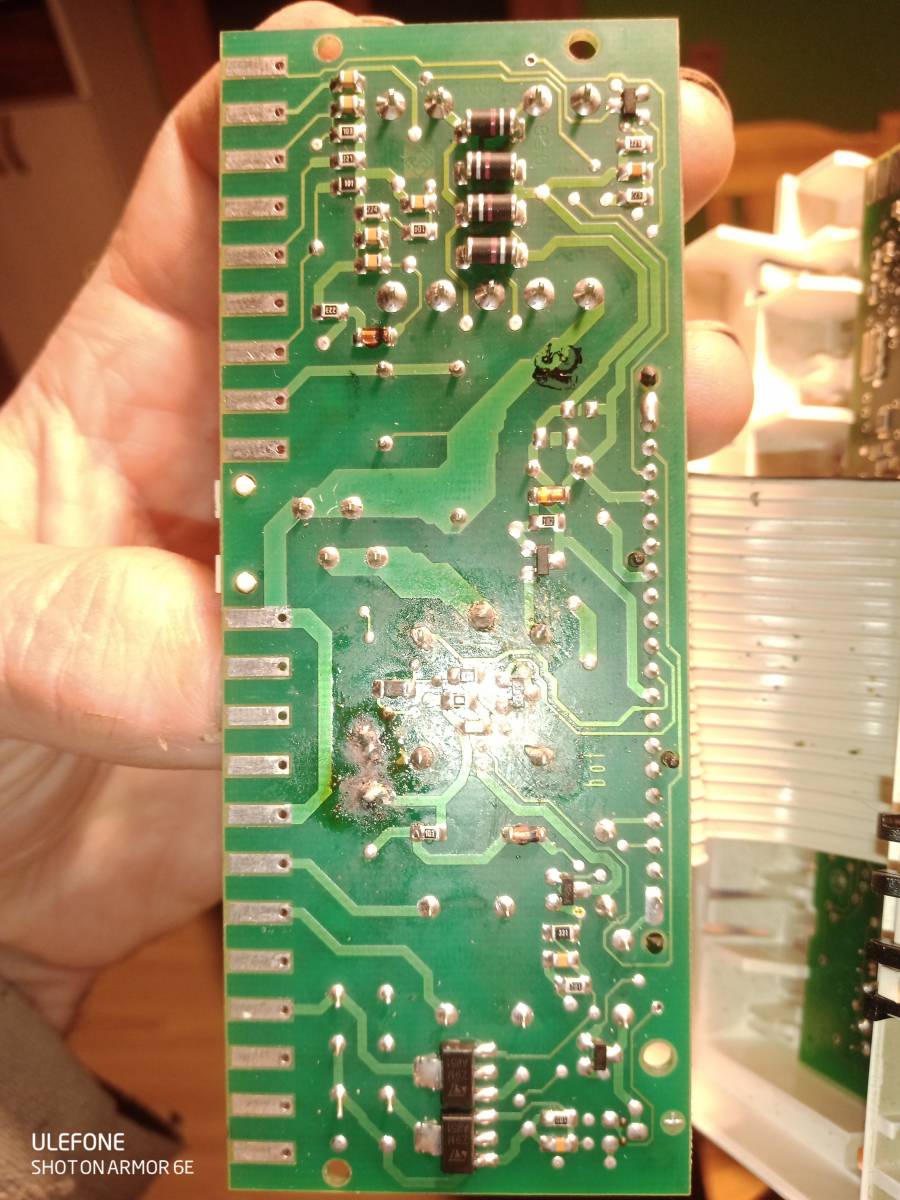

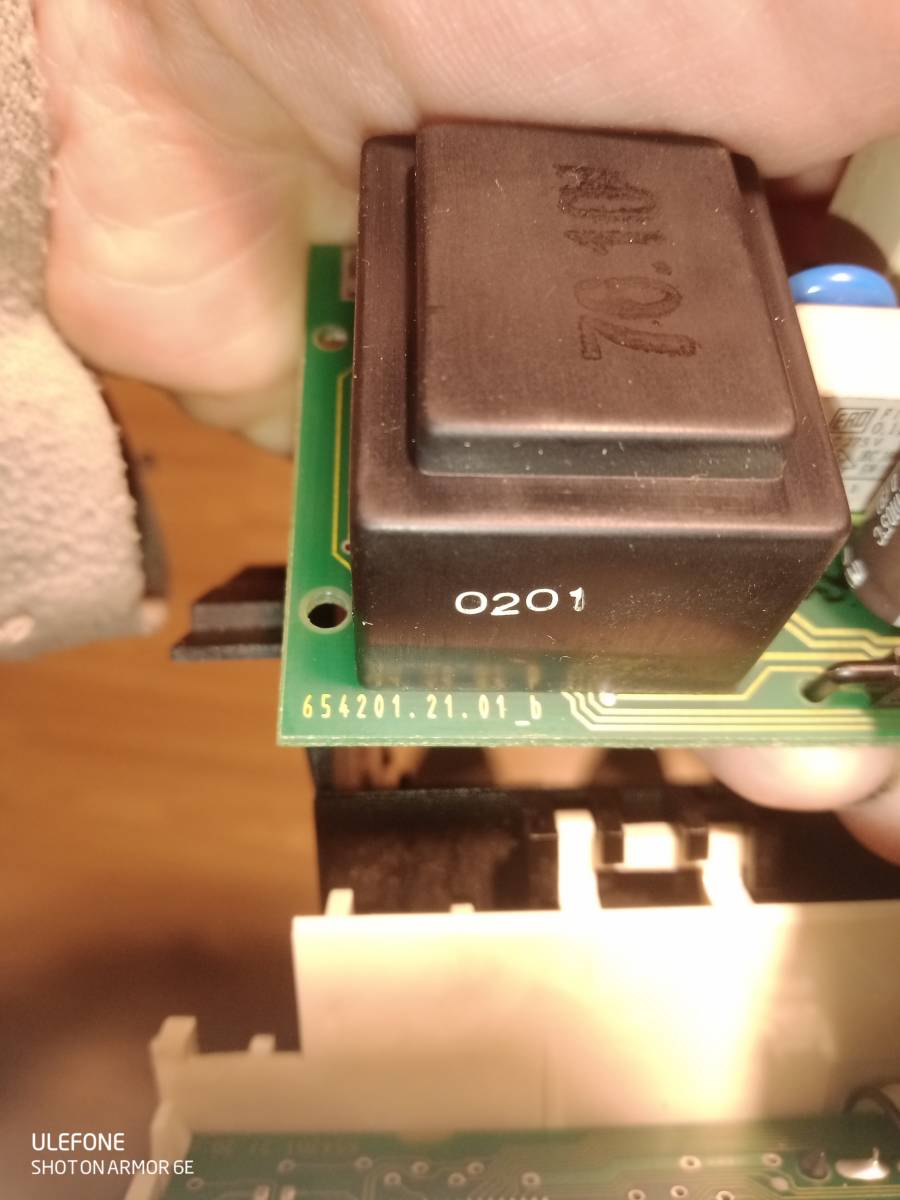

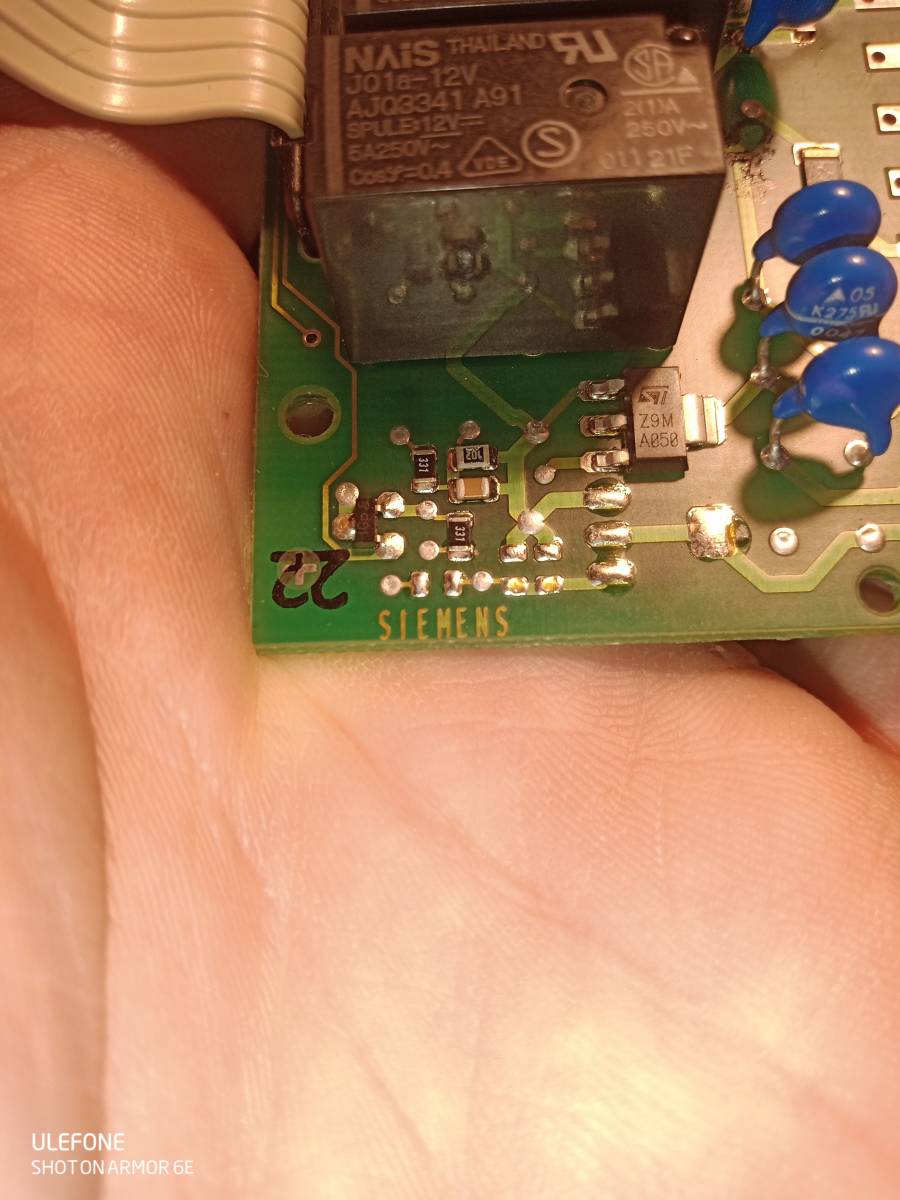

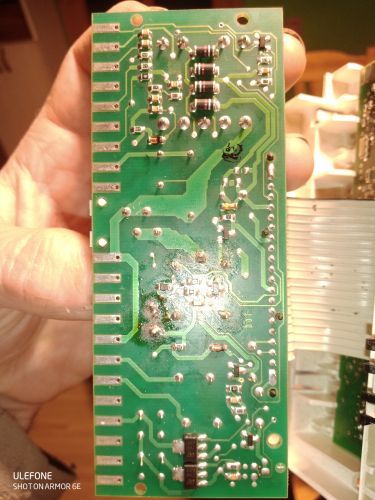

Přikládám

petr1971*

03.02.22 15:54

Možná máte pravdu, funkcí bych se připojoval k termistoru, ať se otevírají se zpožděním

njnn

28.01.22 19:57

To bude nějaký regulátor, že? Jak píšou kolegové, proražený je zkratovaný, OK je s velkým odporem připravený na přepětí.

peter®

29.01.22 11:37

Skratovat varistor nie je dobry napad a uz vobec nie je dobry napad hrabat sa v niecom, ked nerozumiete principom fungovania suciastok v obvode. Overit jeho funkcnost sa da len regulovatelnym zdrojom napatia, v tomto pripade tak do 300V, co je samo o sebe nebezpecna cinnost.

slavco31®

29.01.22 17:02

Skuste sem pohľadať schému k vašej umyvačke,hľadajte výrobnú sériu,nie presný model.

elektrotanya.com/...

111®

29.01.22 17:13

tak to třeba nakonec najdem

peter®

02.02.22 20:08

Zapojit varistor oznaceny 275 do serie s cimkolvek, ak je to cele napajane 230V efektivnych nema ziadny zmysel. Nikdy sa to neotvori a sprava sa to ako velky odpor. Podla mna je nespravne nakreslena schema ziskana reverznym inzinieringom alebo to nie je varistor, ale termistor, to by davalo zmysel.

kadylo

02.02.22 20:50

Ano, peter, konečně rozumná (a správná) odpověď.

Podle označení = varistor. Já jsem se ještě nikdy nesetkal s vadným varistorem.

petrjarkovsky

02.02.22 21:20

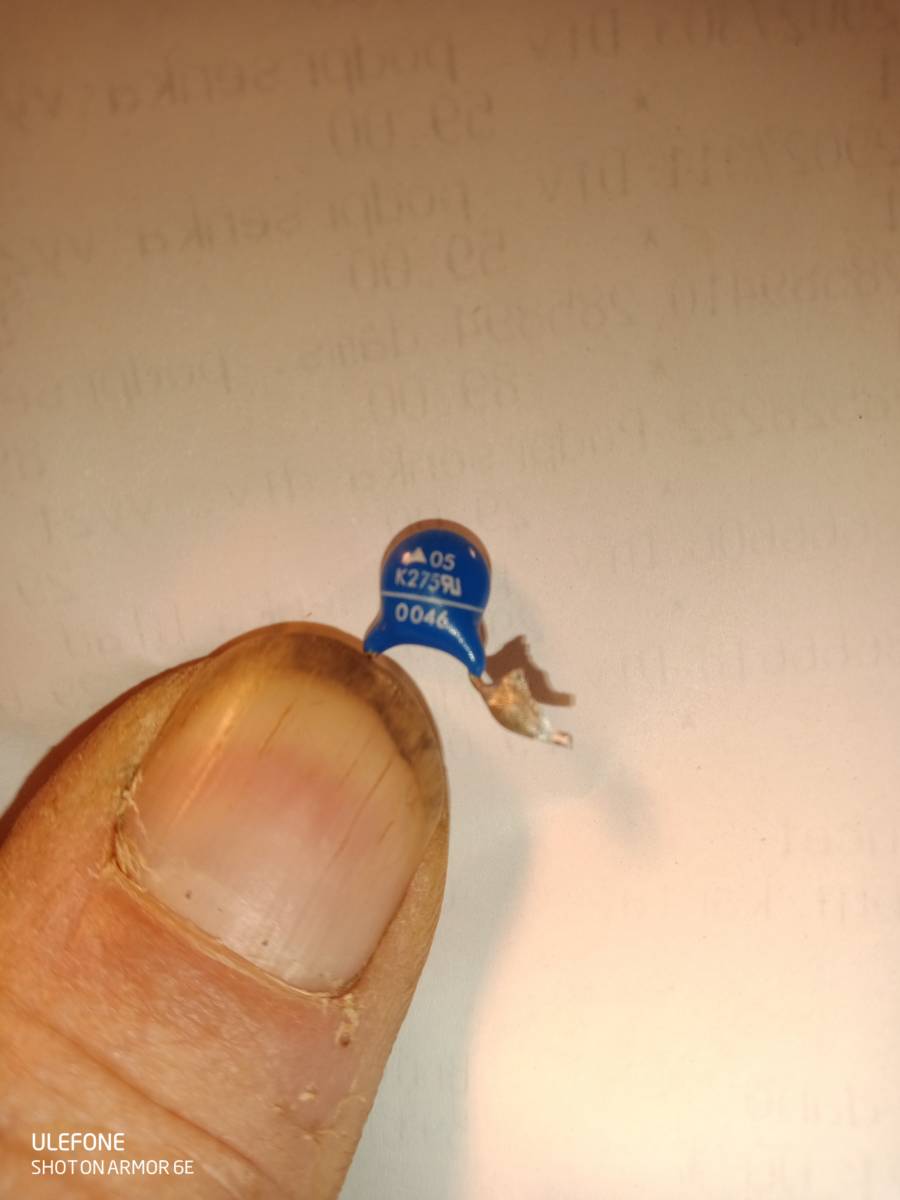

Je to toto, je jich tam víc a liší se pouze spodním řádkem, kde je 0043, 044, 045, 0047

02.02.22 22:25

Je to vaše myčka? Pokud ano, zde jsou ND s objednacími čísly...kdyby někdy

petr1971*

02.02.22 22:30

Jj, naše, ale z náhradních dílů prý mají už jen celou přihrádku na prášek a leštidlo.
