chtěl bych se zde poradit jak se dá zapojit indukční a kapacitní snímač.
Když bych si jej pořídil doma na takové to bastení a chtěl s ním snímat nějakou polohu či množství nějakého materiálu.
Je to možné si koupit jen snímač a připojit jen na požadované napětí, pak zbylé kontakty se chovají jako spínač kdy přiblížením předmětu se poloha změní?
Nebo je vždy zapotřebí ke snímači pořídit také k němu nějaký ovládací obvod, ve kterém se nachází třeba relátko, které mění polohu?
Děkuji za méně odborné vysvětlení
3x
Tyhle snímače mají tři až čtyři dráty (podle typu). Napájení + hnědá, - modrá, potom černou a někdy i bílou. Černá s bílou fungují jako kontakt NO / NC. Teoreticky k takovým čidlům nepotřebujete další obvody, ale protože tyhle kontakty mají malou proudovou zatížitelnost, tak je dobré to relé použít.
Pokud je snímač 3 vodičový, tak je to pak zapojeno jak? Na to třetím vodíči se v případě změny stavu objeví kladné napětí?
dva dráty napájení a třetí výstup buď spínáš proti plusu či mínusu. Záleží na typu dnímače buď PNP či NPN
Když máš dva , tak spojíš do série relé příslušního napětí. Obvykle 24V DC, ale jsou provedení i na 230V AC...
A vysvětlíte má také jak to myslíte když je dvouvodičový snímač, jak ho připojit do série? Nepochopil jsem to.
Výběr snímače PNP oproti snímači NPN je určen povahou obvodu, ve kterém má být zařízení použito. Při použití v tradičním řídicím obvodu reléového typu je normálně možné použít typ PNP nebo NPN. Nejčastěji se používají snímače PNP (Na třetím vodíči se v případě změny stavu objeví kladné napětí, u NPN záporné).
Do série je myšleno s cívkou relé. Relé je napájeno společně se snímačem a při změně stavu sepne.
Jen to zapojení s cívkou relé do série nechápu.
Můžete mi to někdo vysvětlit na obrázku nebo nákresu prosím?
Proč je to takto zapojené, proč to není paralelně?

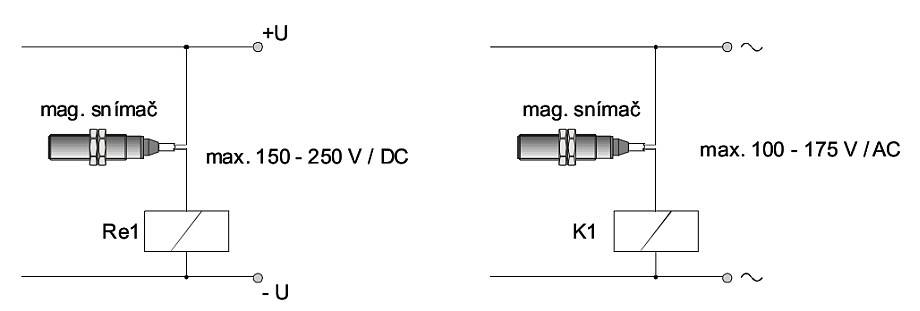

Z prvního obrázku jde + pól do snímače a - pól jde do snímače přece tu cívku relé. Když je napájení na snímači je sepnuto relé.
Proč to není zapojeno paralelně?
Prosím má někdo trpělivost mi to pomoct vysvětlit? Děkuji
3x

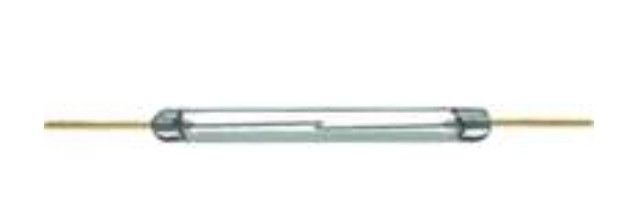

Používám dlouhé roky jako magnetický "snímač"obyčejné jazýčkové kontakty. Popis funkce třeba na odkazu:
soselectronic.cz/...
Na kontrolu pohybu, teda např. otevření, zavření dveří, oken a pod. stačí umístit jazýčkový kontakt na rám dveří, proti němu na křídlo dveří upevnit, (nebo zapustit) malý magnet. Při zavřených dveřích je magnet blízko kontaktů, které jsou sepnuté. Při otevření se magnet oddálí, kontakty rozepnou.
Reverzní funkce se dosáhne dvěma magnety. Jeden je napevno u jaz. kontaktu na rámu, druhý opět na křídle. Při zavřených se magnetické pole opačně orientovaných magnetů vyruší, jaz. kontakt není sepnutý. Otevřením dveří se magnety oddálí a magnet u kontaktu způsobí jeho sepnutí.
Spolehlivé, laciné, malé až miniaturní.
Na kontrolu velké posuvné brány pro auta jsme použili opět jazýčkový kontakt, napevno na vodícím mechanizmu brány. Proti němu je na posuvné bráně umístěno více magnetů v různých vhodných vzdálenostech.
Zvuková signalizace na vrátnici upozorní počtem sepnutí, teda při jednom pípnutí je brána posunuta jen o kousek, průchod otevřen třeba jen pro osobu, další pípnutí značí další, delší posuny brány. Při otevření brány na doraz může signalizace znít stále.
Při zavřené bráně může být přes další jazýčkový kontakt svítit kontrolka zavřené brány. To vše třeba jen spolu po dvou drátech...
Při pohybu vzduchu hlídáme otevřená větrací okna skleníků opět jazyčkovým kontaktem, který při průvanu či větším větru spíná magnet, zavěšený na provázku a při větru se kývající okolo kontaktu. Prodlužováním délky kyvadla se dá nastavit citlivost...
Ještě by mě zajímalo jak fungují zapojené ty senzory jak jsem se ptal v odpovědi dne 17.02.22 10:04.
Je možné mi to vysvětlit?
2x
Tak když je třídrátový tak je to tak, že jsou dva napájení a třetí spínací vstup, čtyřdrátový je použit i rozpínací vstup, dvoudrátový je ovládaný proudovou smyčkou, ale existují snímače i analogové, ty mají výstup 0-10V, 4-20mA zpravidla/obvykle... A teď abys nebyl zaskočen: indukční snímače pracují na dva způsoby- snímání kovu a pak na snímání magnetického pole, ale řádově se vždy jedná o mm, ale existují ojedíněle i provedení že můžou snímat cca třeba i 3cm, kapacitní zpravidla na kapaliny a je to v řádu mm stěn atd. Záleží co bys tak chtěl... Některé snímače můžou spínat třeba i 230V v mA, některé i 200mA... Spíš musíš vědět co přesně chceš dělat...
2x
Používám indukční snímač aliexpress.com/... na počítání kolikrát se otevřou dveře (za tu dobu se otevřely 76 000x). Je v tom baterie a zatím jsem ji po 4 letech nemusel měnit.
vysvětlil by mi někdo PNP a NPN který je prosím který?
A vysvětlíte má také jak to myslíte když je dvouvodičový snímač, jak ho připojit do série?
