Zdravím,

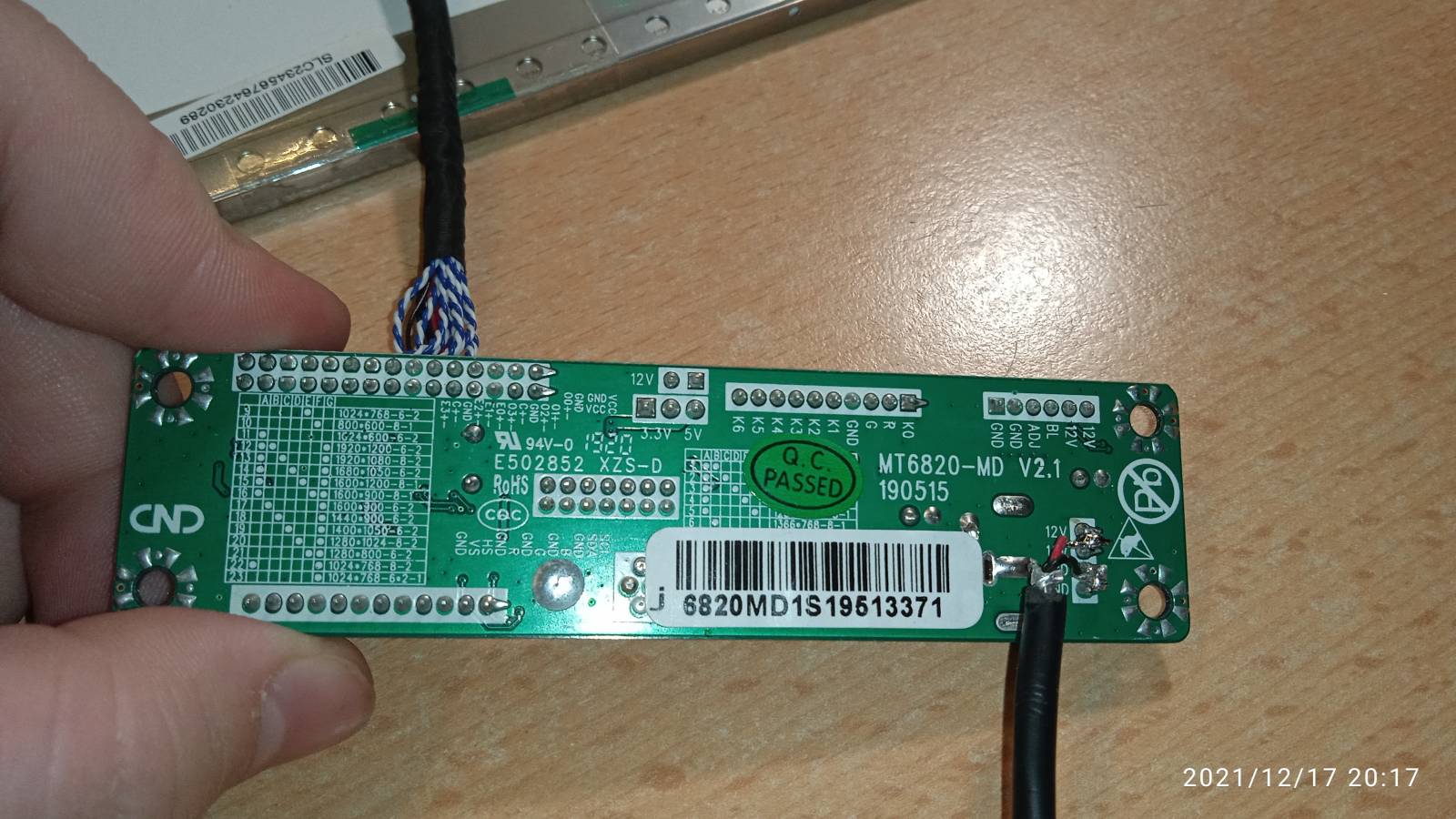

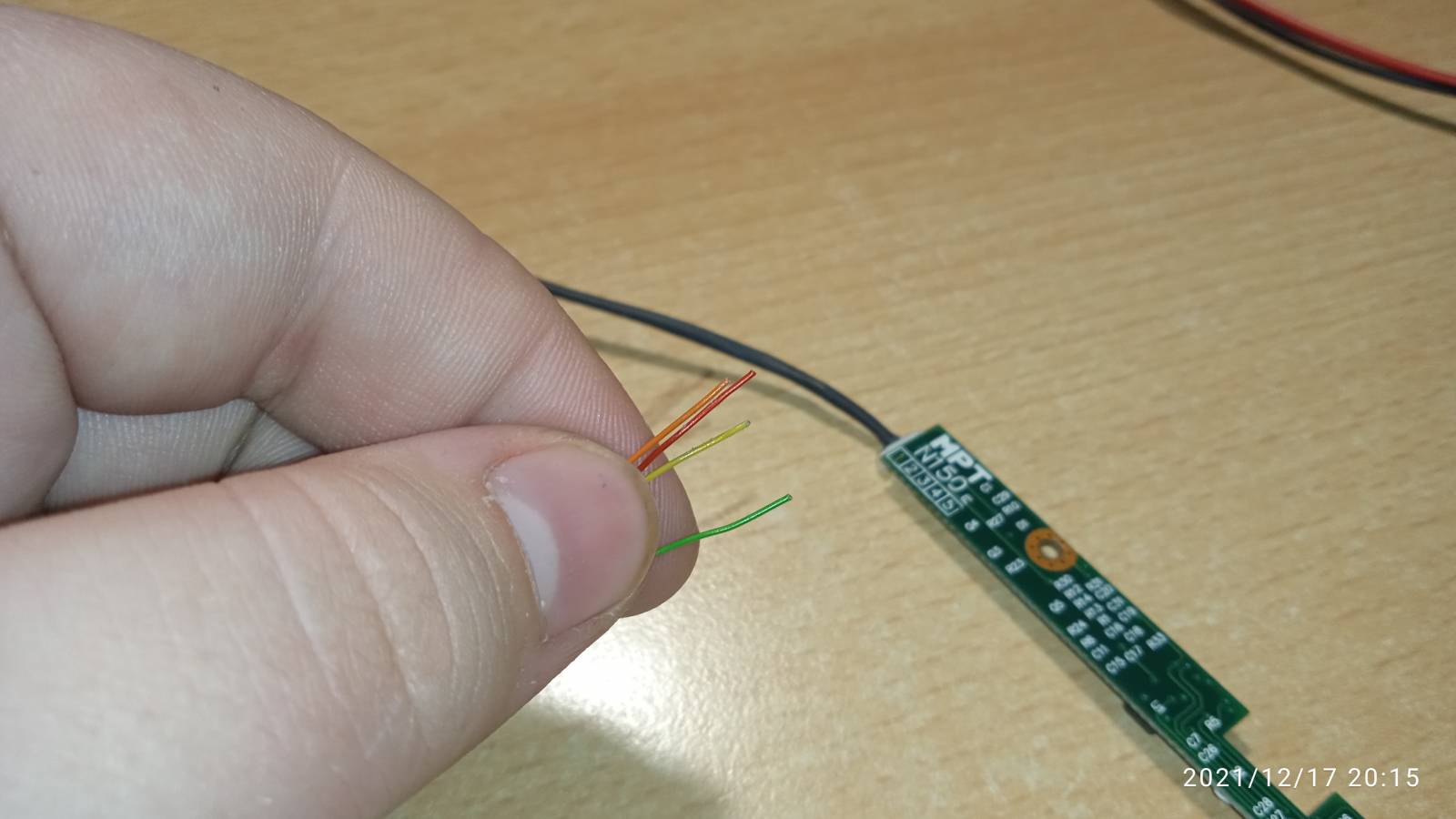

Chci zprovoznit starší LCD panel a tak jsem si koupil z Číny základní desku ale nepřišel jsme na to kde a jak mám zapojit zdroj podsvícení. Takže bych potřeboval vědět kde to zapojit nebo alespoň jaký drát je jaký. Předem děkuji za odpovědi.
![Zapojení LCD zapojení]()
![Zapojení LCD zapojení #2]()
![Zapojení LCD zapojení #3]()
Chci zprovoznit starší LCD panel a tak jsem si koupil z Číny základní desku ale nepřišel jsme na to kde a jak mám zapojit zdroj podsvícení. Takže bych potřeboval vědět kde to zapojit nebo alespoň jaký drát je jaký. Předem děkuji za odpovědi.
2 odpovědi na otázku
Řazeno dle hodnocení
2x
LCD obsahuje podsvícení CCFL trubicí (zářivkou se studenou katodou).

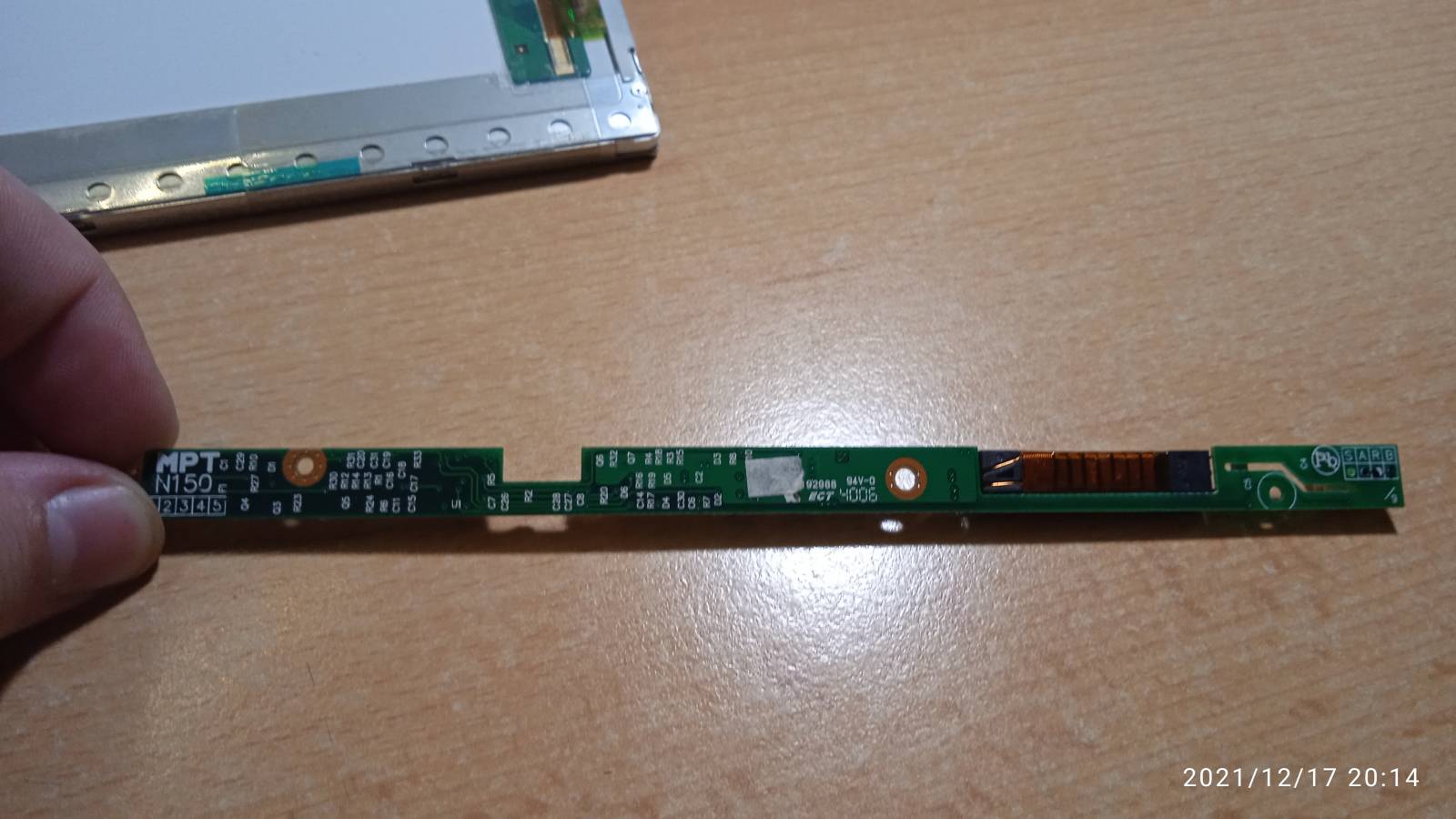

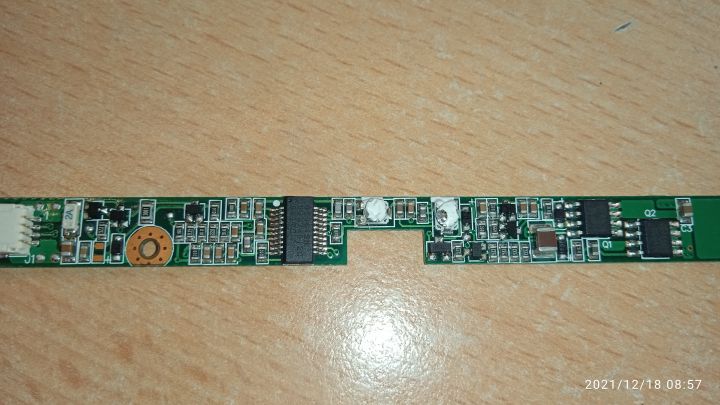

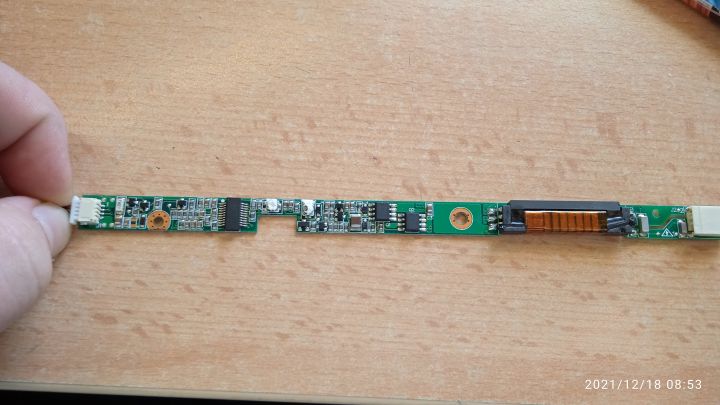

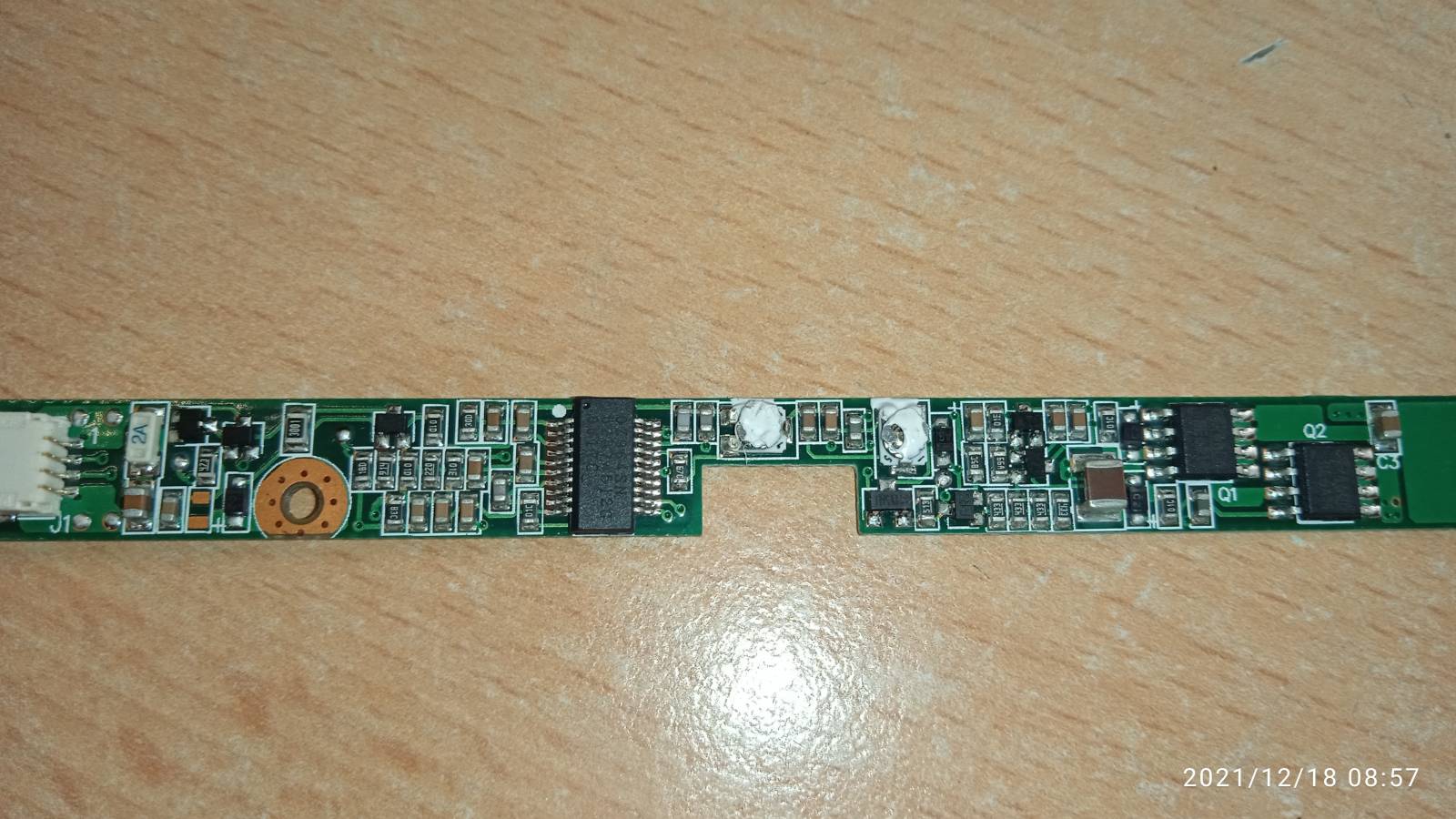

Zdroj VN pro tu zářivku je ta hubená dlouhá destička na dolním obrázku.

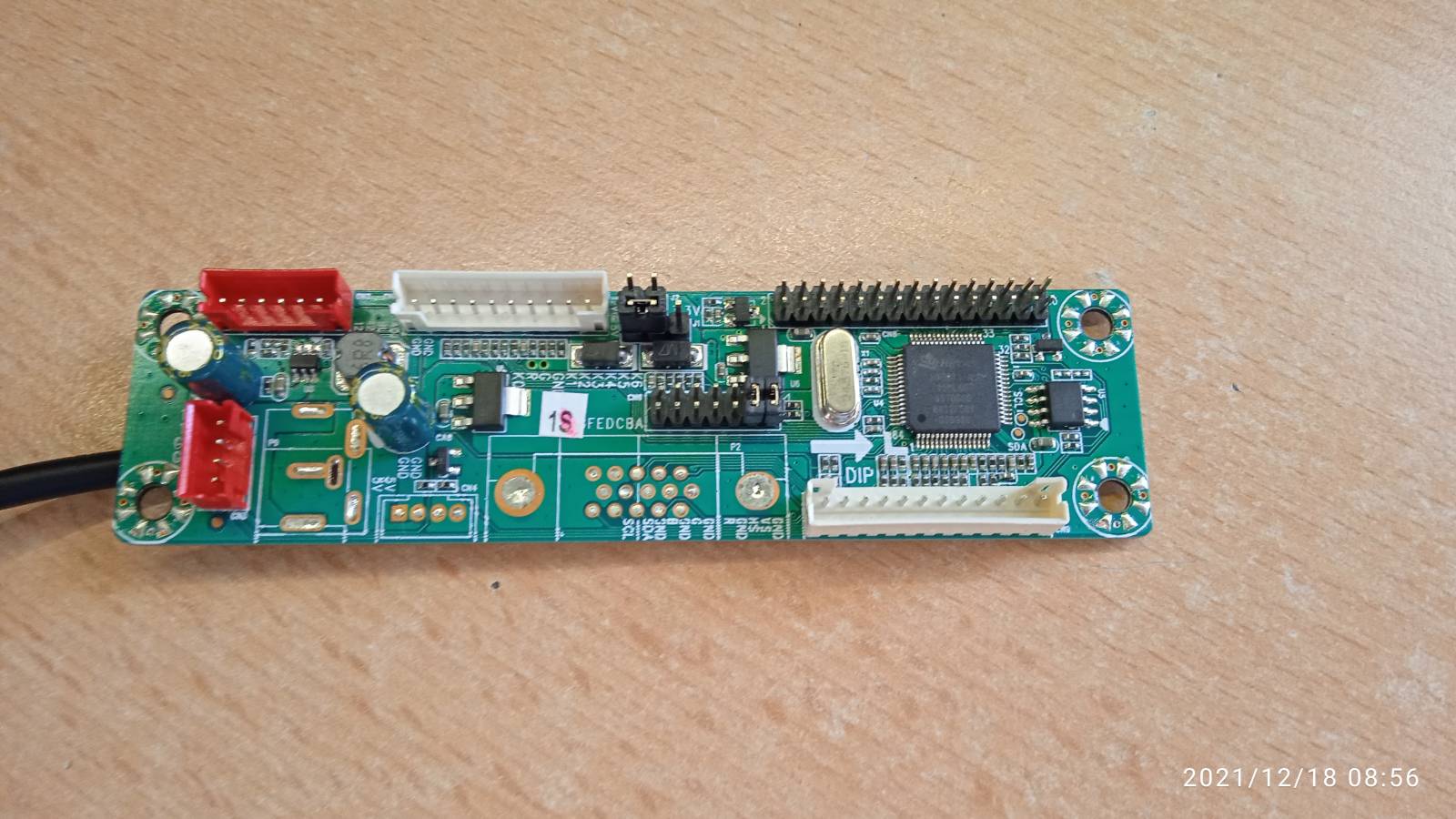

Pokud nevede do té hlavní desky na prvním obrázku, tak musíš zapojit napájení s regulací přímo do té dolní desky.
Pokud jsou desky propojeny, tak do té hlavní bych přivedl 12V
3,3V a 5V uprostřed je nějaký konektor.
...
Vyfoť obě desky z druhé strany součástek
