Ahoj všem ,
potřeboval bych radu nějakého šikovného elektrotechnika , nebo kutila.
Mám svítidlo se senzorem (SNS) a naprogramovaným driverem.
Svítidlo trvale svítí na 10%. V případě zaznamenání pohybu se má rozsvítit na 100% a po nějakou dobu svítit naplno,poté po nějakou dobu opět klesat na 10%.
Potřeboval bych radu, jak nahradit "pohyb" sepnutím tlačítka a dát senzoru signál pohybu a tím otestovat správnou funkčnost vlastností svítidla. Popřípadě, jak tlačítko zapojit.
Děkuji za každou radu.

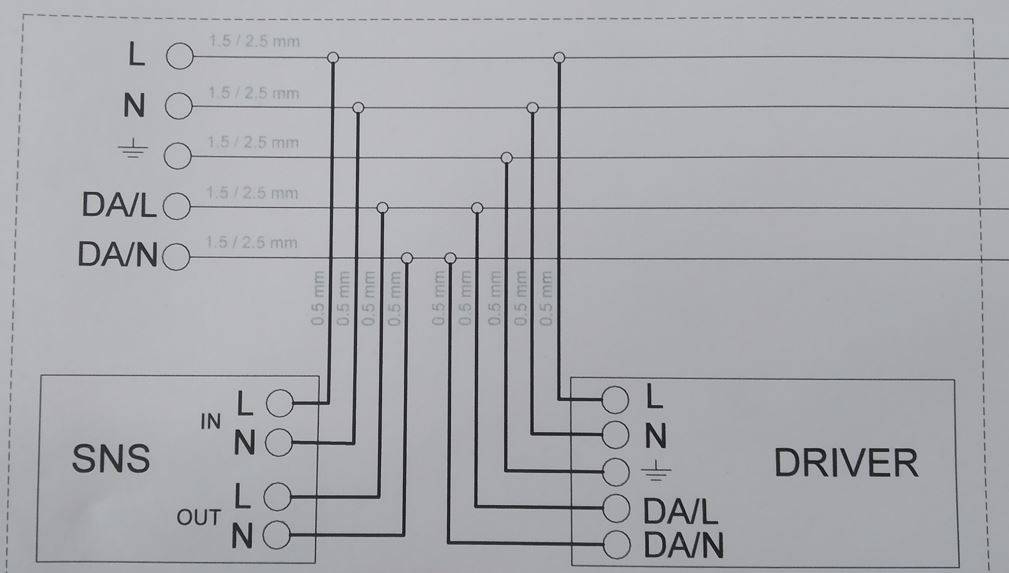

V příloze je schéma zapojení.
0x
Schema nie je dolezita, je to len nakres zbernice. Co potrebujete, je tlacitko, ktore bude napojene na zbernicu a posle prikaz na rozvietenie lampy = trochu "programovania" a nastavovania. Vam ani tak netreba elektrotechnika, skor odbornika na DALI zbernicu. Cele to funguje tak, ze lampy beru z L a N 230V napajanie a svietia tak, ako im povie prikaz poslany po zbernici.
0x
Některá svítidla s pohybovým senzorem po výpadku elektriky, tedy vlastně po jeho znovupřipojení k elektrice "sepnou a jedou podle nastavení" (možná je to i kvůli podobnému testu funkčnosti přístroje-nevím, ale některé to prostě dělají), a tak v případě krátkého vypnutí/přerušení fáze (konkrétně IN L) do SNS by se mohlo docílit podobného efektu-chce to ale vyzkoušet a pokud by těch svítidel bylo víc, bylo by potřeba krátce přerušit přívody IN L všem svítidlům. "Zkušební" tlačítko by mohlo ovládat nějaké relé a to by zmiňovanou fázi IN L v SNS rozpojilo. Jinak asi zásah do elektroniky SNS, DRIVER má podle mě jen funkci stmívače, to nemohu ale tvrdit na 100%..
0x
Nepotřebujete zamýšlené tlačítko, vykonejte zkušební pohyb v kontrolované zóně. Ten dá senzoru signál, senzor sepne, driver přidá.
. Při zkoušení bude vhodné zkrátit čas na senzoru i na driveru na minimum. I tak budete muset mít trpělivost při nastavování, po aktivaci pohybem vydržet bez pohnutí čas sepnutí na 100%.
Po nastavení času driveru doladit citlivost a čas senzoru.
. Kdysi driver nebyl. Nahradil jsem ho obyčejným svitkovým kondenzátorem, zapojeným do série se žárovkou. Svítila různě, podle kapacity kondu a watáže žárovky.
Naplno ji rozsvítil senzor, spinající tu samou fázi, připojením za kondenzátor. Vlastně kondík zkratoval... Jen změna jasu byla skokem, ne pomalu.
