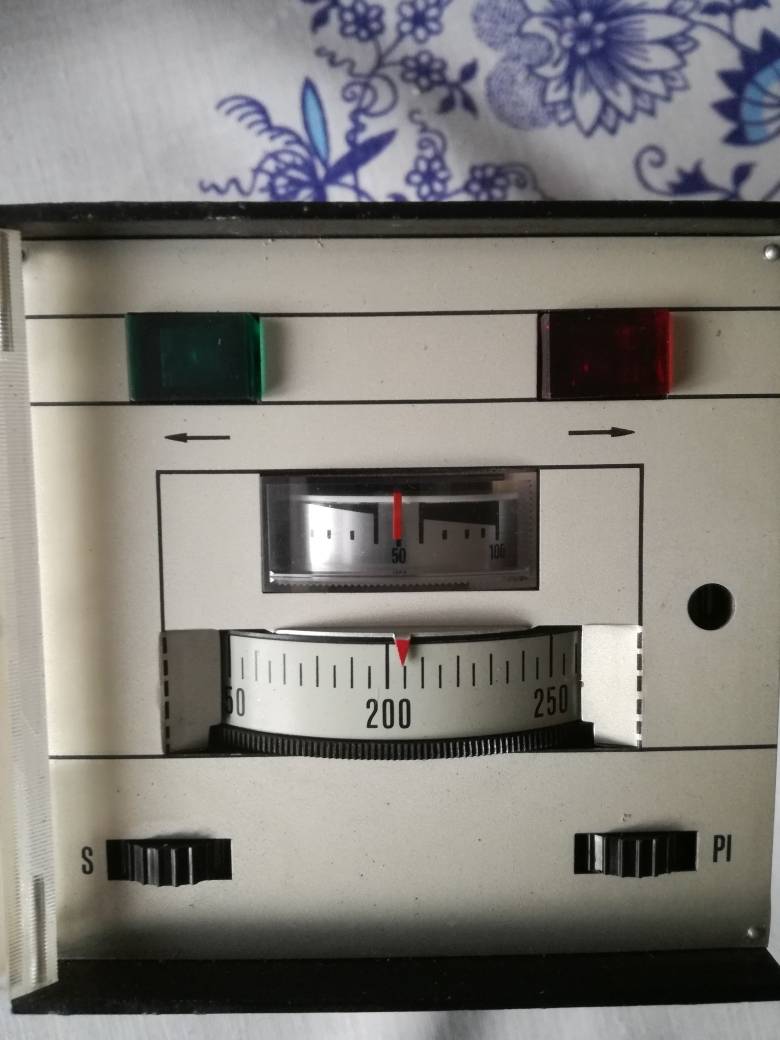

Zdravím, pomůže prosím někdo identifikovat regulátor na fotce?Jde mi o označení a také o zapojení svorkovnice. DÍKY. Tom.
0x
doplněno 01.12.21 17:18: google.com/...
doplněno 01.12.21 18:12: Oprava...ZPA Ústí nad Labem...
Podívejte zde; TRS 123 byla náhrada za původní "padáčkové"regulátory pro regulaci hladiny odparného chlazení Siemens - Martino/... pecí. Ale to už je dávná historie... ale něco málo si ještě pamatuji. Ve vašem případě tam nemáte svorky 7 až 12... 13 je ochranná svorka, 14 je N a 15 L. Svorky 16 až 19 je přepínací kontakt (výstup). Svorka 1 a 2 je vstup FeKo, polaritu odzkoušíte...zepředu nastavíte požadovanou teplotu, vlevo potenciometr S je nastavení citlivosti regulátoru a vpravo nastavení PI regulátoru. Nastavením S a PI "vyregulujete"obvod, aby nekmital...a už udíte

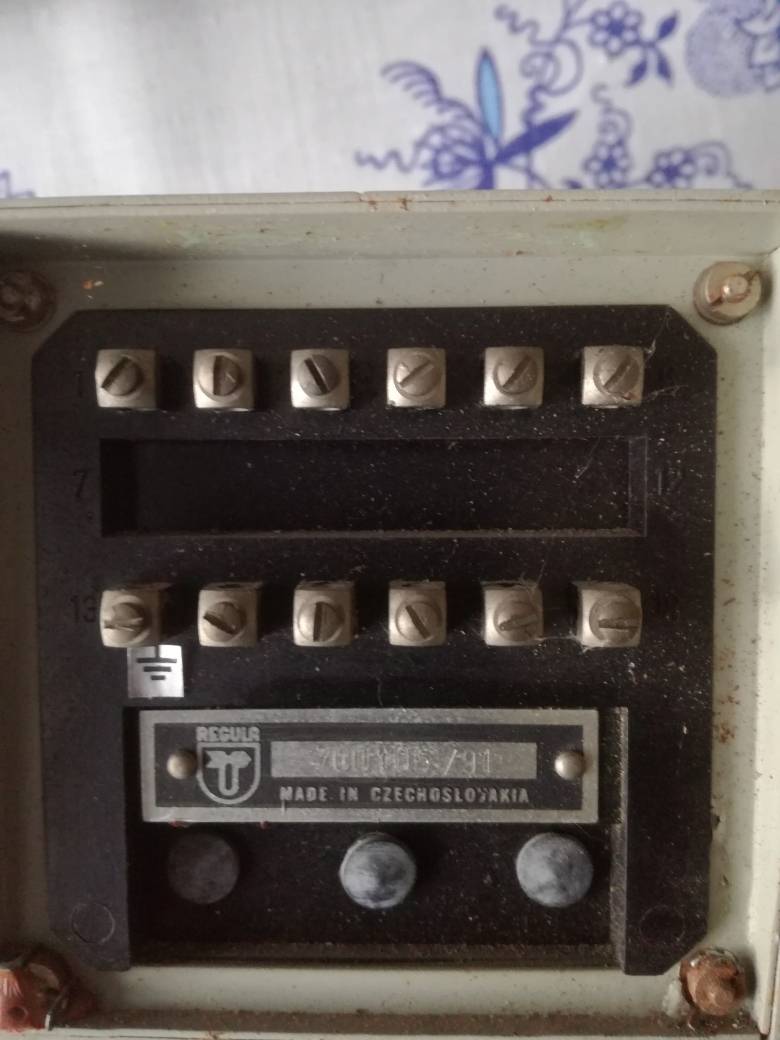

Díky za odpověď, přidávám ještě foto svorkovnice. (číslo na štítku - 700105/91 - zřejmě výrobní číslo)
doplněno 02.12.21 18:37:
Omlouvám se, ještě doplním - jedná se zřejmě o regulátor zn. ZPA 411 30 Regula, stejně stále potřebuji zapojení, případně celý návod k obsluze. ještě jednou dík. t
