Otázka pro odborníky pro procvičení a oživení tohoto Webu. .Ne pro telefonisty a PC elektrikáře.

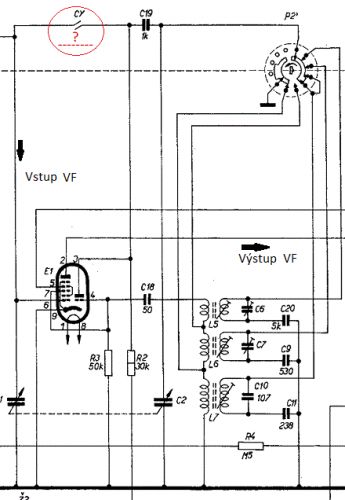

Ve schematu se vyskytuje součástka CY.Co to je za součástku ,jakou má funkci v zapojení a jakou má hodnotu.
Není uvedena v obecném manuálu a nevyskytuje se ani v montážním schematu.Co to tedy je.?
Děkuji za názory
2x
Dobrý den!
Tak jsem po dlouhé době jeho nečinnosti v knihovně vytáhl starého dobrého "Kotka I" a zjistil, že součástka CY se poprvé objevila v přijímači Romance, z něhož je i schéma v dotazu. U přijímače Dominant je u označení CY přidána ještě hodnota J3.
Dle mého je to kondenzátor /možná jenom nějaká parazitní kapacita vodičů nebo součástek/ zavádějící zpětnou vazbu z oscilátoru do směšovače, pravděpodobně pro úpravu charakteristiky a stability.
2x
ta kapacita CY se řešila skroucením dvou vodičů a ladila se zkracováním štípačkama. Zkrouceno proto aby zase byla eleiminována indukčnost...
Celkem dobře vyhodnoceno.
Říká se tomu Neutralizační kapacita.Ta kompenzuje parazitní kapacitu mezi systémy Heptody a Triody.
Respektive mezi G1Heptody a anodou Triody-kde se projevuje parazitní zpětný přenos.Výsledkem je
kmitání stupně nebo špatná funkce zapojení.Kompenzace je založena na protifázovém zrušení chybového
napětí produkovaného zpětným přenosem.Obvykle není na spojích nic vidět a součástka není osazena.
Je to navrženo tak aby spoje(plošný spoj) tuto kapacitu vytvářel.Problémy mohou nastat při výměně Lampy
(nebo polovodiče) pokud nemá původní parametry.Potom je potřeba neutralizaci dokompenzovat.
Jak se to dělá je jiná kapitola.Tak na vysvětlenou, aspoň pro jednoho Rádce, který to celkem pochopil.Děkuji za
pozitivní názor.
Dobrý den!
Děkuji za pochvalu a přesné dovysvětlení. Nad problémem jsem popřemýšlel, i když jste z účasti vyloučil telefonisty, jistě jste myslel ty novodobé, "digitální", kteří to Vaše schéma jistě považovali za shluk jim nic neříkajících čar a znaků.
/Vlastní zkušenost s vnukem, studujícím na SŠ PC techniku/. Já jsem totiž také "telefoňák", ale spíš "retro" - spojová technika drátová /SPŠST Panská/ absolv. před 58 lety. K tomu, ještě o něco dříve a souběžně, jako hobby samostudiem radio a televizní technika.
Proto mne ani nepřekvapuje, že se nikdo další ze zdejších rádců a sledujících nepřipojil, přestože se při nějakém "elektro" dotazu vyrojí spousta všelijakých rad a připomínek. Při srovnání rádců si někdy vzpomenu na příhodu z dávné doby, kdy jsem se při "melouchaření" potil a mořil nad trucujícím televizorem /výroba SSSR, lampy, váha 40 kg/ a "chytrý a všeznalý" majitel - rádce mně chtěl pomoci, vzal schéma televizoru, prstem se pohyboval po čárách a znacích součástek a vítězoslavně ukázal na jedno místo a pravil - chyba bude zde. Nějak při tom ani nepostřehl, že schéma drží "vzhůru nohama" a ukazuje na obvod, který zjevně běžel.
Abych se přiznal, tak jsem také pátral, ale byť jsem starší generace, tak elektronky byly v mém mládí již okrajové. Ale z logiky zapojení jsem také usuzoval na nějaký , řekněme dolaďovací kondík... Schematicky to snad i tak napovídá... Něco ve stylu když byl tuner od Klabala, tak se tam v nějakém místě doladila kapacita tak, že se podle potřeby dva izolované vodiče smotaly... Někde zase uškrabal kus plošného spoje... V každém případě dík za vysvětlení a kolega za dobrý odhad... Nebo za logickou analýzu...?
Dobrý den!
Pánové "hiawata" a "111" díky za doplnění mé odpovědi. Věřte, že vás dva rozhodně nemám zařazené do skupiny t.zv."pseudorádců" podle p. "monka" a podle mne rádců radících vždy, všude a za každou cenu, se spoustou všelijakých rad a připomínek i mimo sféru a oblast svých zájmů a teritorií. Zdravím z čerstvě zasněžené Šumavy! Je to paráda!
No tak myšleni byli Ti pseudorádci kteří neustále blbnou z mobilama a jiným smetím vygenerované Novou dobou.
Oni vesměs ničemu nerozumějí neustále koukají do mobilu a Googlují.Většinou jsou nakaženi FB smradem.
No a proč se neozvali? To je tím že to na googlu prostě nenašli a nemají žádné zkušenosti.Museli by trochu přemýšlet.
Tak byla otázka záměrně položena.Podívejte se na ty dotazy na tomto webu.Dříve byly Regenerativní a dnes jsou
degenerativní.Horší a horší.Prostě digitální degenerace.
No a problém neutralizace vf zesilovače je i v polovodičové technice.Pokud budete budit do báze, nastane stejný
problém.Proto se výrobci uchylují do zapojení s uzemněnou bází nebo uzemněnou G1.Takové zapojení
sice nekmitá, ale má řadu nepříjemných vlastností.
Jinak odpovědi považuji za pozitivní .

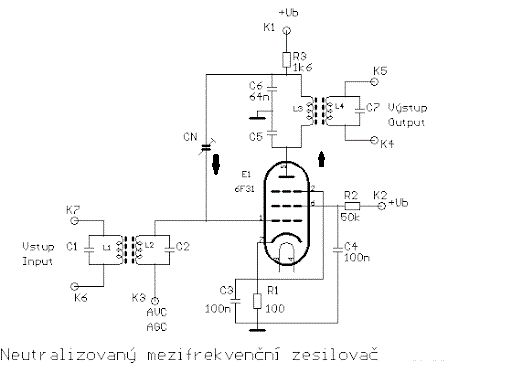

Přidávám ještě jeden obrázek pro Ty kteří jsou vnímavější.
0x
Ale vyskytuje. Co si třeba otevřít návod k údržbě přijímačů Tesla? www.oldradio.cz Tesla 605A, 603A atd. Ty jeden rozumbrado. A ještě ti povím z praxe, že při výměně elektronky v těcho keplech se nemusíš bát nějakého většího porušení neutralizace, nebo rozladění. Problém na tomto stupni bývá 1. snížená emisní schopnost, prvně se sníží citlivost a pak postupně vysadí oscilátor, pochopitelně prvně na konci kv. 2. zvýšená hodnota odporu R3 50k, zvýší se napětí oscilátoru a nepomůže nic, žádné blokování, neutralizace. Další problém bývá s kondenzátory souběhu C20,C9,C11 ty jsou slídové a stříbro na polepech sulfiduje, tedy se rozpadá a kondíky ztrácejí kapacitu. Nastává tedy rozladění obvodů oscilátor-vstup, sníží se citlivost až pak rádio vůbec nehraje. Víc opravuj, míň používej net.
No dobře.Tak jak se ta neutralizace nastavuje pokud je porušená a kmitá to .Tak to popište. Třeba u výkonových lamp
v zesilovači s PL 509 buzeném do mřížky (na 5Mhz).Jak se to dělá.A´t se tady lidi něco dozví.Přesný postup jak to
zklidnit.To není Rádio.Jak to nastavit.?To co píšete jsou obecné rady Radiového opraváře.To je přece jasné Rozumbrado.
