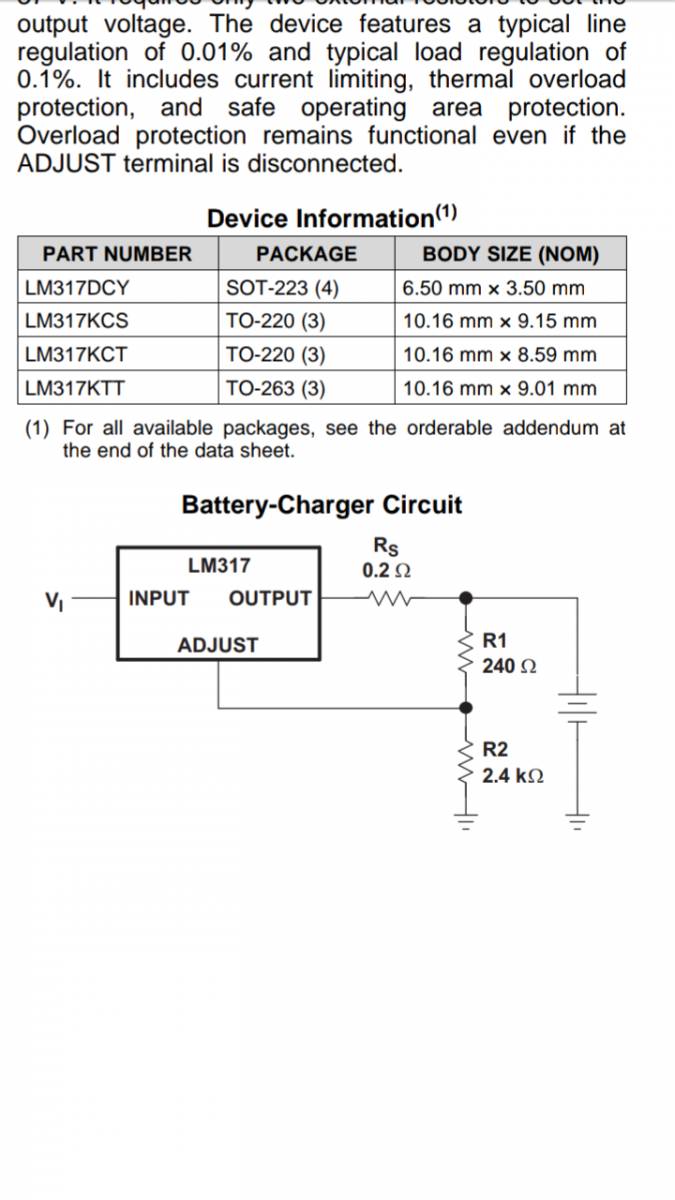

Zdravím, potřeboval bych poradit. Mohl by mi prosím někdo říct jakou funkci má tento obvod? Tento regulátor znám a vím jak ho zapojit jako proudový nebo napětový zdroj. Našel jsem ale toto schéma, a jediny co vím je, že to má být nabíječka baterií. Je to napěťový zdroj s proudovým omezením? Řeším to proto že si potřebuji právě něco takového vyrobit, konkrétně jde o napájecí zdroj k nabíječce akuvrtačky a původní zdroj nelze sehnat. Jak tedy fungunje tento obvod? Zarazil mě hlavně ten odpor "Rs". Děkuji všem a prosím o zhovívavost
0x
Na toto zapojení se vykašli. Je je k ničemu.
Napětí bude dávat 11*1,25V ,
což je přiblížení nabíjení Pb baterek. (6čl)
Aku vrtačky mají většinou NiCd - Lepší je sehnat chytrou (dnes doufám každá) nabíječku, která umí dU/dt.
Odpor Rs je tam jako bočník, který prakticky omezuje proud někde ve stovkách mA. Pro NiCd by to potřebovalo snímání teploty a nějakou inteligenci.
Zběžně jsem mrknul na možnosti a chytré nabíjení asi ještě není tak dostupné
- šmejd
-toto by mohlo být ok, ale jen jsem překopíroval odkaz od googlu z důvěrou ve funkčnost drahých, ale spolehlivých obvodů od Maximu. (nemám zkušenost)
Někdo ti určitě poradí něco ověřeně funkčního.
