Zapojení hvězda trojúhelník s relé

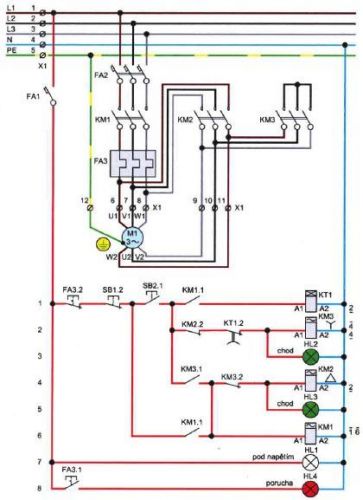

Pokud jsem pochopil logiku tohodle ovládání, tak funkce vyžaduje dva pomocné spínací (NO) kontakty stykače KM1. Samozřejmě by neměly být oba označeny stejně, to je poněkud matoucí. Nemůže jít o stejný kontakt.

Asi půjde o překlep.

Po zběžném shlédnutí nevidím KM2.1

Logiku zapojení jsem ale nezkoumal.

Pokud chcete experimentovat, tak tady máte více možností a vysvětlení.

Dobrý den

Myslím, že jeden z kontaktů KM1.1 by měl být označen KM1.3 (Třeba ten spodní). Oba mají stejnou funkci, jsou to pomocné kontakty stykače KM1, propnou když je stykač sepnutý. Pokud chcete, mohu se pokusit o popis jak to celé funguje.

Jeden spínací kontakt je přídržný kontakt hlavního stykače a druhý kontakt (jsou tedy dva kontakty na jednom stykači) spíná časové relé které po nastavené době vypne stykač "hvězda a sepne stykač "trojúhelník"= přepne tak motor z hvězdy do trojúhelníku. Hlavní stykač je ale stále sepnutý.

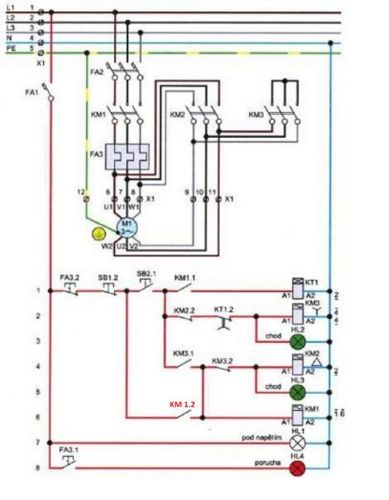

spodní KM1.1 je špatně patří tam KM1.2 po dedukci funkce.

KT3 konfiguruje hvězdu
KM2 - " - trojúhelník

KM1 Hlaví stykač připojuje motor

KT1 pomocný stykač

Popis lze dodat

Jistič FA1
FA3.2 a FA3.1 a patří tepelnému relé FA3

SB 2.1 staruje obvody

SB 1.2 vypíná celé zařízení

Popis funkce lze doplnit
