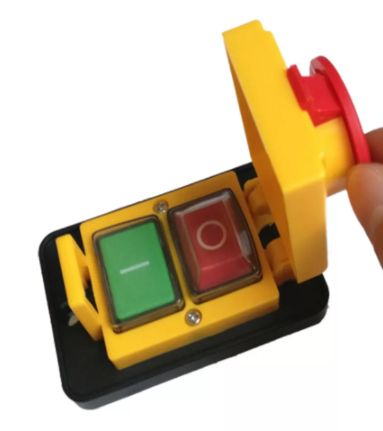

Potřebuji poradit elektrikářem, jak zapojit vypínač z obrázku, Je tam nějaká součást "U", což asi bude něco, co bude držet vypínač v zapnutém stavu do doby, než zmáčknu STOP. Je to nějaké relé a když ano, tak jaké? Jedná se o zapojení ke stroji 400V 2.5 kW. Jak to zapojit je zřejmé z obrázku, akorát netuším, co to je to "U". Dík za odpovědi. Jo, ještě dodávám, že takové zapojení má dělat elektrikář z oprávněním. To mi je všechno jasné, ale já to zkusim i bez oprávnění, akorát potřebuji vědět, co to je to "U".
Jako neelektrikář si tipnu, že to U< znamená, že když napětí U (na cívce) poklesne, tak se vypínač rozpojí. A zapojení? STOP tlačítko musí přerušit napájení cívky. Otázkou může být, jestli je přídržná cívka na 400V, nebo na 230V (pak tam kvůli ní musíte mít přivedenou zem).
Tento "bezpečnostní" spínač u různých strojů funguje takto:
1/ zelené tlačítko mechanicky sepne kontakty spínače /stykače/ - stroj se spustí
2/přidržovací cívka U podrží spínač v zapnuté poloze. Cívka drží v obvodu N - kontakt - tepelná ochrana motoru -fáze, nebo v opačném pořadí, podle vnitřního zapojení motoru.
3/ červené STOP tlačítko mechanicky rozepne kontakty spínače. Stroj se zastaví, přidržovací obvod se přeruší.
4/ Při vybavení tepelné ochrany motoru se přidržovací obvod přeruší, stroj se zastaví.
5/ Při výpadku sítě /napájení/ stykač odpadne, přidržovací obvod se rozpojí a při obnově napájení se tedy stroj nemůže sám, nekontrolovaně rozběhnout. To je důležitý bezpečnostní prvek tohoto spínače.

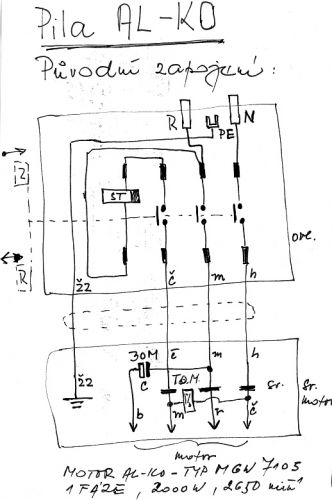

Doplnění předchozího příspěvku příkladem zapojení řešeného typu spínače u stolní kotoučové pily ALKO.

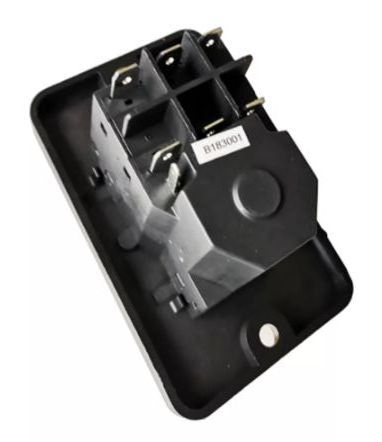

Svorku A1 propojíte se svorkou 4 nebo 6. Máte 7p verzi, 6p verze to mají zapojené vnitřně. 7p to má pravděpodobně z důvodu možnosti připojení dalšího blokovacího kontaktu v sérii.
Takže 1, 3, 5 - přívod, 2, 4, 6 - výstup, A1 propojit s 4 či 6
Tady máte jak je zapojena 6p verze, potřebujete to zapojit stejně.
pro mikihans®
Děkuji, vyzkouším a doufám, že mne to nepokope

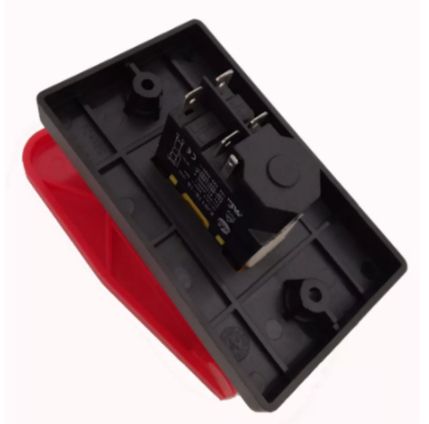

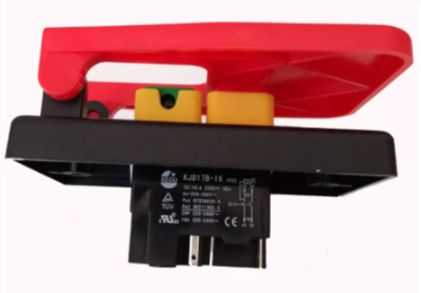

ještě prosím, mám ještě druhý vypínač, temtokrát na 230V. Předpokládám, že zapojení bude stejné nebo podobné.
Tak to propojení je ovšem napresleno trochu jinak. jestli mohu poprosit, jek kontakty propojit?
Moc děkuji.

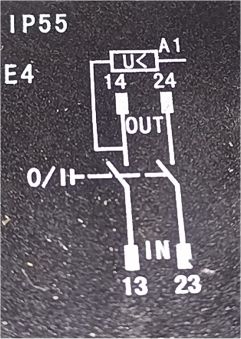

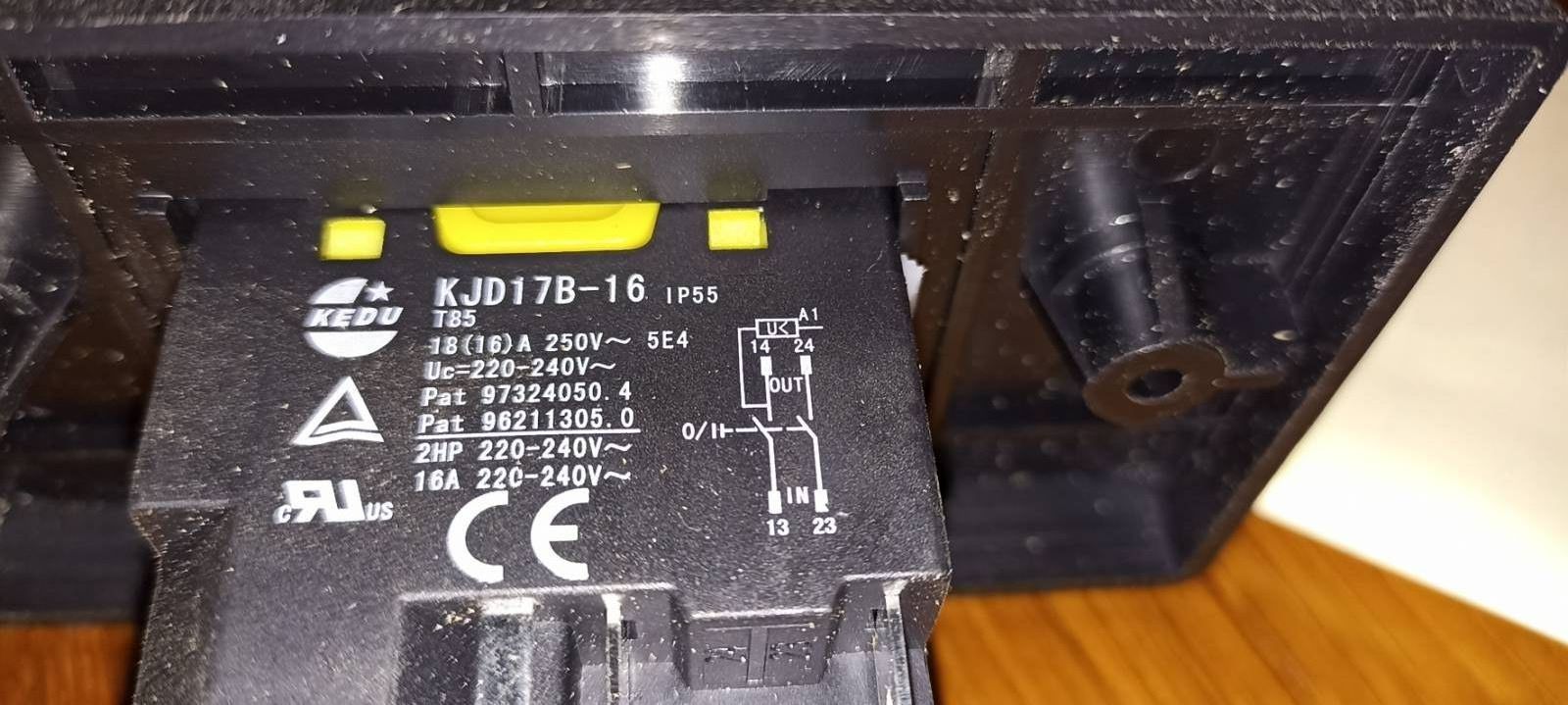

Na svorky 13 a 23 jsem připojil 230V
Svorku 14 jsem propojil drátem s A1
Bohužel, nefunguje to. Když zmáčknu zelené tlačítko "I" tak napěti 230V je na 14 a 24
ale jen po dobu, kdyý zapínací tlačítko "I" držím. Když ho pustím, tak napětí na 14 a 24
zmizne. Tak teď jsem v koncích
Druhý pokus s vypínačem na 230V a o5 neuspěšný. Nevím, kde dělám chybu. Zatím jsem vypínač 400V nezkoušel. Musím to před tím připravit. A už se obávám, že dopadnu stejně. Určitě někde dělám chybu já, ale kde?
Dík za trpělivost se mnou. Zapojil jsem to podle schématu na vypínači, tj. na 13 a 23 230V. Tam je nakresleno, že A1 propojit s 14. To ovšem nefunguje. Dnes už do dílny nemohu, tak že podle vašich rad to odzkoušet nemohu. Ale zítra určitě vyzkouším, tzn. že zůstane vstupní napští 230V na svorky 13 a 23. A1 propojím s 24. Snad to tak bude fungovat. Ještě úvaha, jestli nemá vliv, zda na svorce 13 bude faze nebo nulák? Ale to by asi nemělo mít vliv. Pro dnešek pánové děkuji. Zítra hned dopoledne se na to vrhnu a určitě dám zprávu, jak jsem dopadl. Pak ještě musím připravit zkušební propejení vypínače 400V. Tam to propojím podle tehle rady: "Takže 1, 3, 5 - přívod, 2, 4, 6 - výstup, A1 propojit s 4 či 6". Schema na vypínači sice ukazuje propojení A1 s 2, ale vyzkouším všechny možnosti. Děkuji přátelé.
A pokud jde o bezpečnost, bez obav. Už jsem se několikrát "proškolil", tak že si dávám velkého bacha.
Uznáte sám, že na takový "drbek" sehnat elektrikáře jre dost problém. Jó, kdybych chtěl instalaci baráku,
tak to je jiná, alke tohle musím zvládnout a to také díky ochotným, kteří poradí, za což jsem vděčný.
Teď už to začínám chápat (konečně). Nakreslené schéma je tedy vnitřní zapojení a nikoliv postup, jak mám propojit A1.
Už se rozjasňuje. Nemohu se už dočkat zítřka.

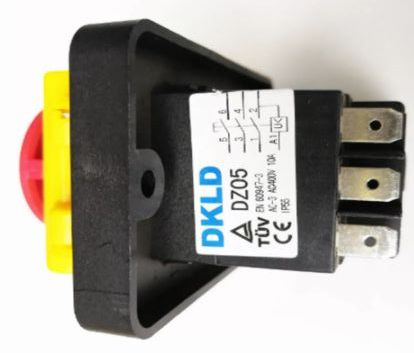

A podobné to bude s tím 400V vypínačem. Tam je také nakreslené vnitřní zapojení. Já to vyzkouším samozřejmě podle
Vaši rady, a sice 1, 3, 5 - přívod, 2, 4, 6, - výstup, A1 propojím a 4 nebo 6.
Jo, jo, už to chápu. Ta značka U< v obdélníku je asi cívka, která je napájená z jedné strany 14, a já přivedu na tu cívku napěti z druhé strany, tzn. z 24.
Ale mi to dalo zabrat. Vám specielně děkuji za trpělivé vysvětlování. Nevolám hop, než přezkočím, tak že zítra se uvidí. A jen pro Vaši informaci. Jedná se o výměnu vypínače na hoblovce, který je velmi nešíkovně umístěn a už se mi podařilo hoblovku spustit, když jsem prknem zavadil o ten vypínač. Tak proto chci tohle bezpečnější řešení. Já se bavím se dřevem, ale k elektrice mám také nějaké znalosti. Pravda, že mi nedošlo, že se nejadná o schéma, jak to mám zapojit, ale je to schéma, jak je to zapojeno vnitřně.
Ještě jednou Vám děkuji. Hin se zítra ukáže.
Zdar přátelé.
Odzkoušeno, funguje, dík za pomoc.
Moje kardinální chyba byla v tom, že jsem si myslel, že schema na vypínači je návod na zapojení
a ono to je schema vnitřního zapojení. No prostě, nenapadlo mne to. Nikdy jsem střeva toho vypínače
neviděl, tak že nevím, jak to vlastně funguje.
Ale už jsem spokojen. ještě jednou děkuji všem ochotným za pomoc a trpělivost.
Btw: zkouška na nečisto se obešla bez kopance
