Zapojení nového relé na bojler

Od: novak 20.08.21 13:42

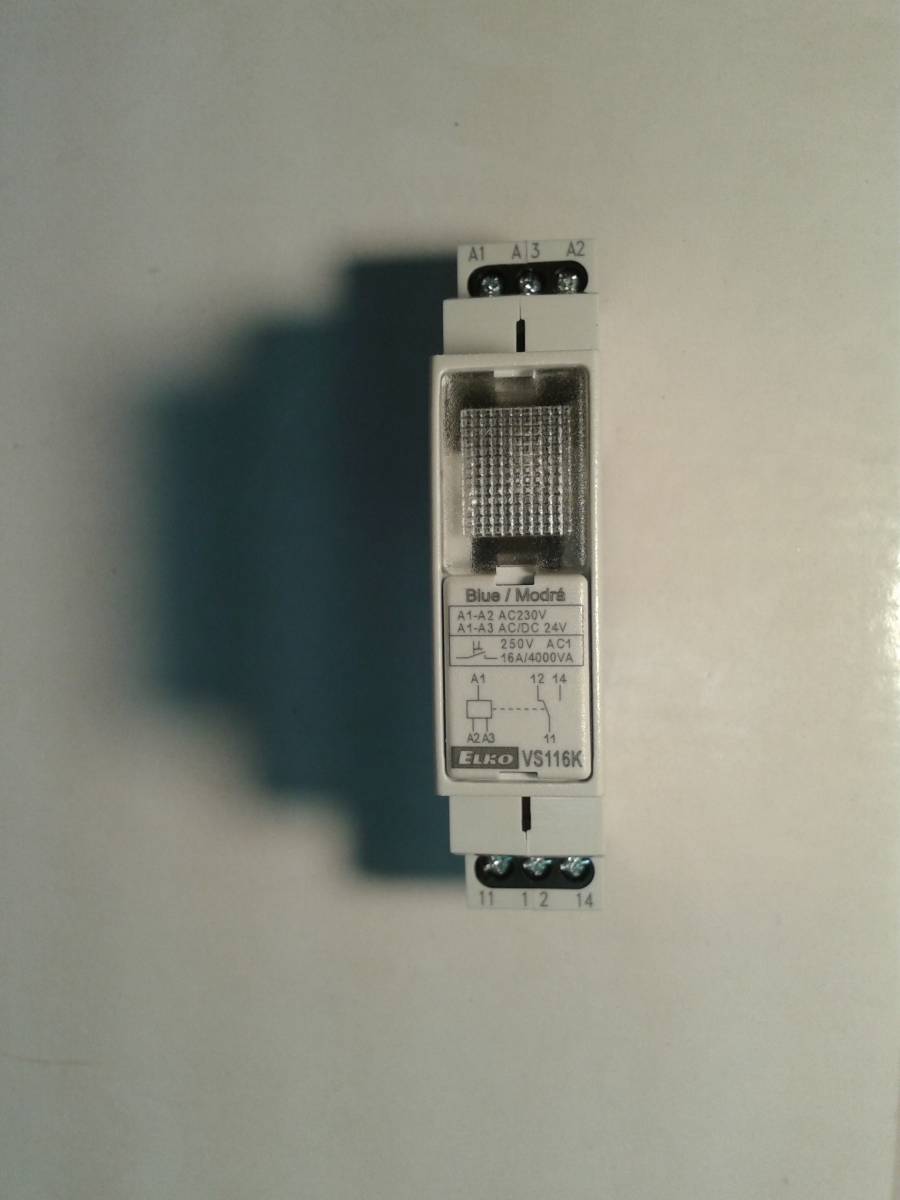

Dobrý den,prosím o technickou informaci jak zapojit nové relé výroby Elko VS116KDle přiložených obrázků je u původního:svorka A2 - modré nulové vodiče(elektrokotel + bojler)svorka 5L3 - hnědý vodič přívod fáze od sousedního jističesvorka 3L2 - hnědý vodičsvorka 4T2 - hnědý vodič

4 odpovědi na otázku

Řazeno dle hodnocení

mikihans®

20.08.21 14:17

A1 na A1
A2 na A2
L2 (přívod) na 11
T2 (vývod) na 14

novak

20.08.21 14:50

Můžu se na to spolehnout?

Díky

mikihans®

20.08.21 15:57

Teď čtu váš popis znovu a nějak mi nesedí s fotkou (nepíšete nic o A1, ale píšete o 5L3, kam nemá důvod nic vést). Ale bral jsem to dle fotky a tak by to mělo být správně. Co bylo na A1 a A2 půjde opět na A1 a A2. A3 zůstane nevyužitá (ta by se zapojovala v případě malého ovládacího napětí, ale vy to máte na 230V). Na novém relé máte potom jediný spínaný kontakt a ten zapojíte jako NO (bez napětí rozepnutý), což jsou kontakty 11 a 14. Ty když mezi sebou prohodíte, tak to na funkci dokonce nemá žádný vliv. Takže platí můj první příspěvek

kami123

20.08.21 19:59

Taky v tom nevidím problém. Jen to foto mohlo být lepší.
