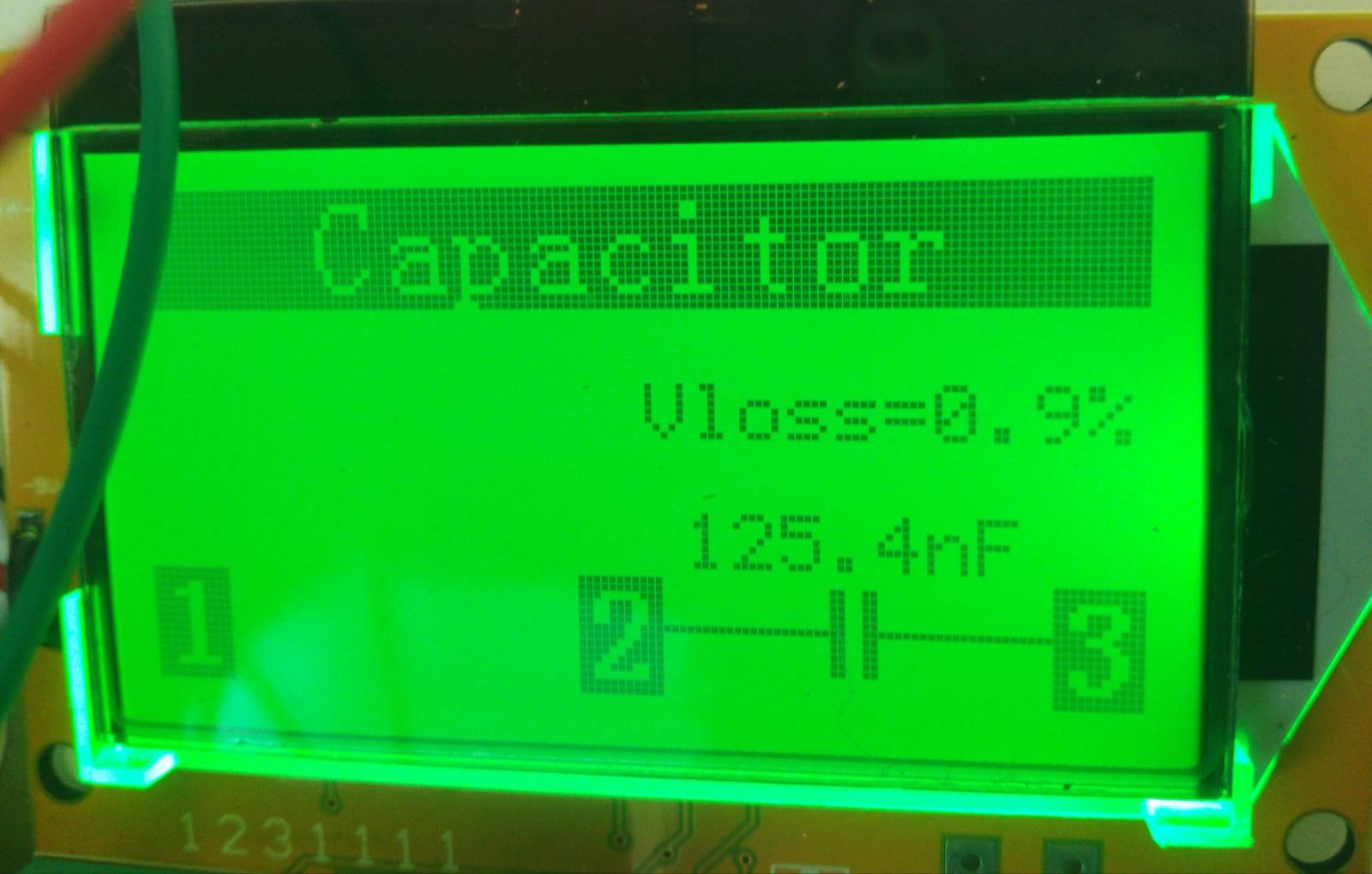

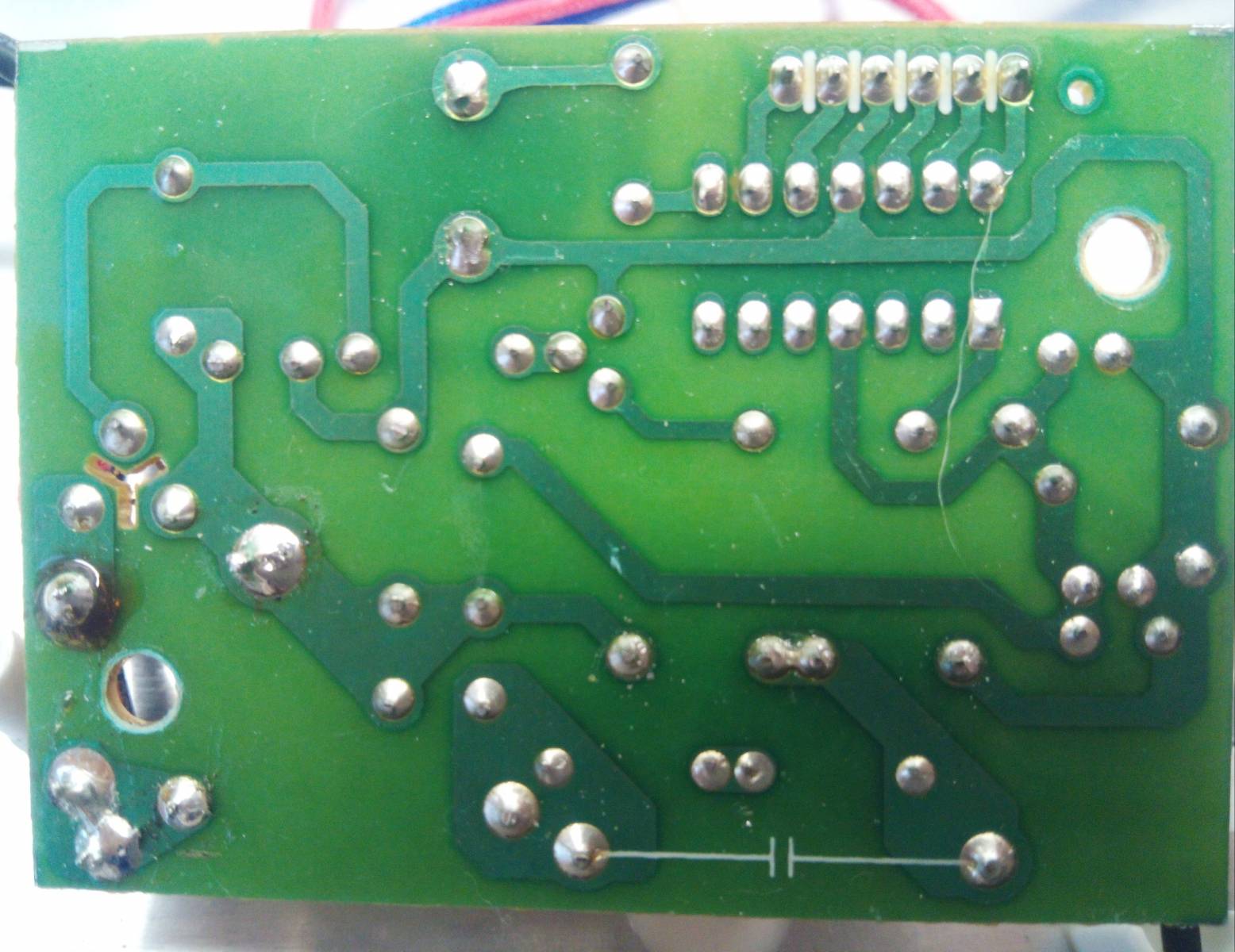

měřím kondenzátor, který je sice ještě na desce, hodnoty na měřáku ESR ukazují něco jiného než je skutečnost.
Je možné, že je tento kondenzátor špatný?
Děkuji za radu
4x
elektronickou součástku,zapojenou v obvodu,nelze měřit staticky.Běžnými měřidly se měří tak,že se jeden z přívodů vyletuje z desky.
JABRAKA
2x
Ak to chcete opravit, musite zhruba pochopit, co to robi. Podla suciastok to odhadujem na zdroj napatia, kde sa to sietove zraza kondenzatorom, potom je tam zenerova dioda, vykonovy odpor na obmedzenie prudoveho narazu. Integrovany obvod bude asi komparator / operacny zosilnovac, reguluje teplotu.
Problem je v nasledovnom : nema to trafo, cela doska je komplet pod sietovym napatim, velmi nebezpecne pre cloveka ako vy, nemate dost skusenosti, kedze idete merat ESR tak, ako merate a tiez chcete nejako "merat integrovany obvod".
U všech součástek je nějaká hodnota, ale nevím, zda to znamená, že jsou součástky dobré? Jen ten integrovaný obvod nejde změřit.
Pokud měříte obvod musí být kondenzátory vybité! Jinak hrozí zničení esr meřáku !
Navíc tohle je tak jednoduchá ŘJ, že by šla vyrobit nová

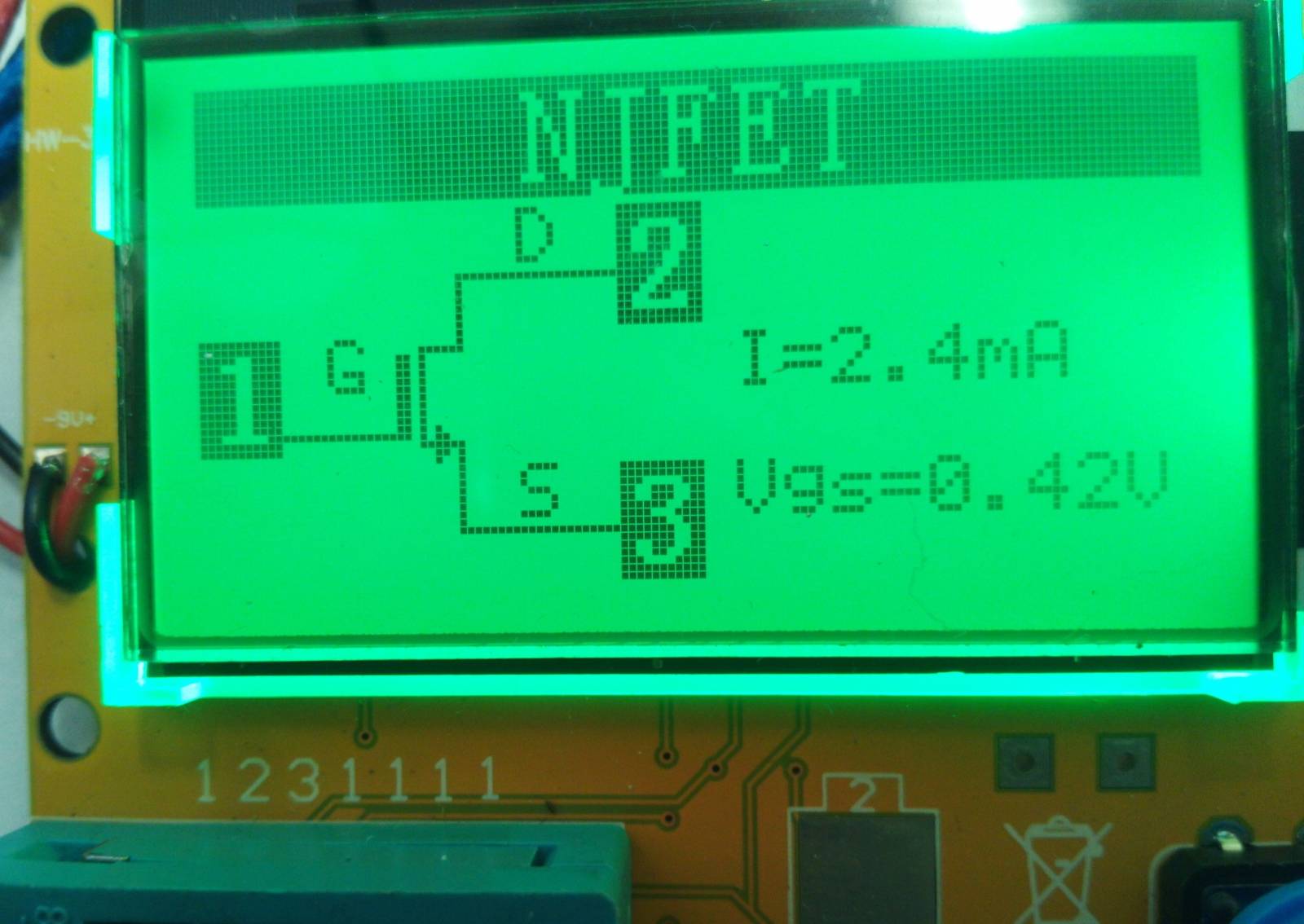

Zkuste napsat co to dělá a nedělá... Osobně bych se zaměřil na ty dva tranzistory, ESR je může zobrazit jako diodový ekvivalent což by mělo být pro Vás znamení, že je něco v nepořádku. Což je obrovská výhoda ESR oproti multimetru.
Jak bylo psáno, i ESR měřák můžou ovlivňovat součástky v obvodu.

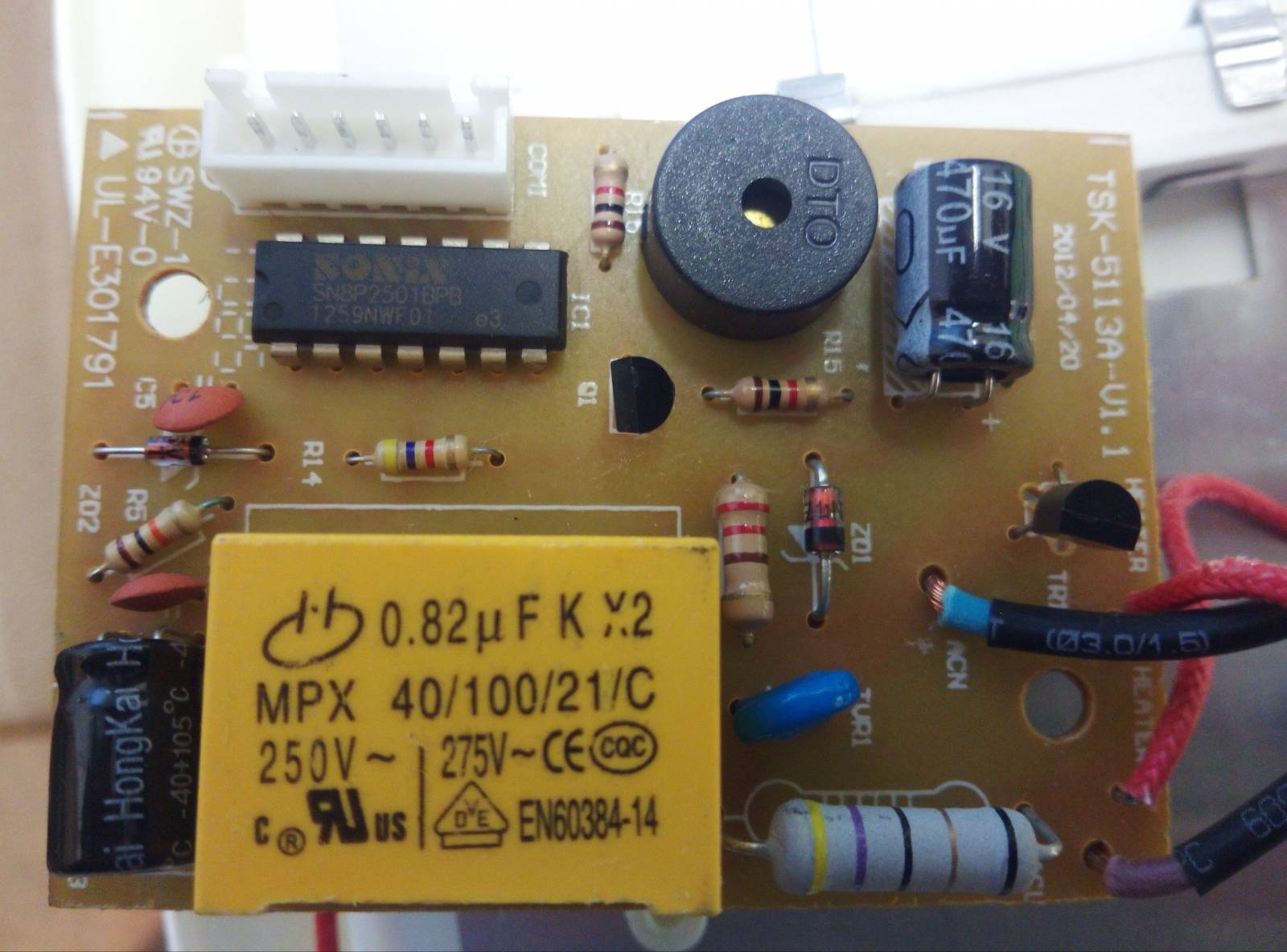

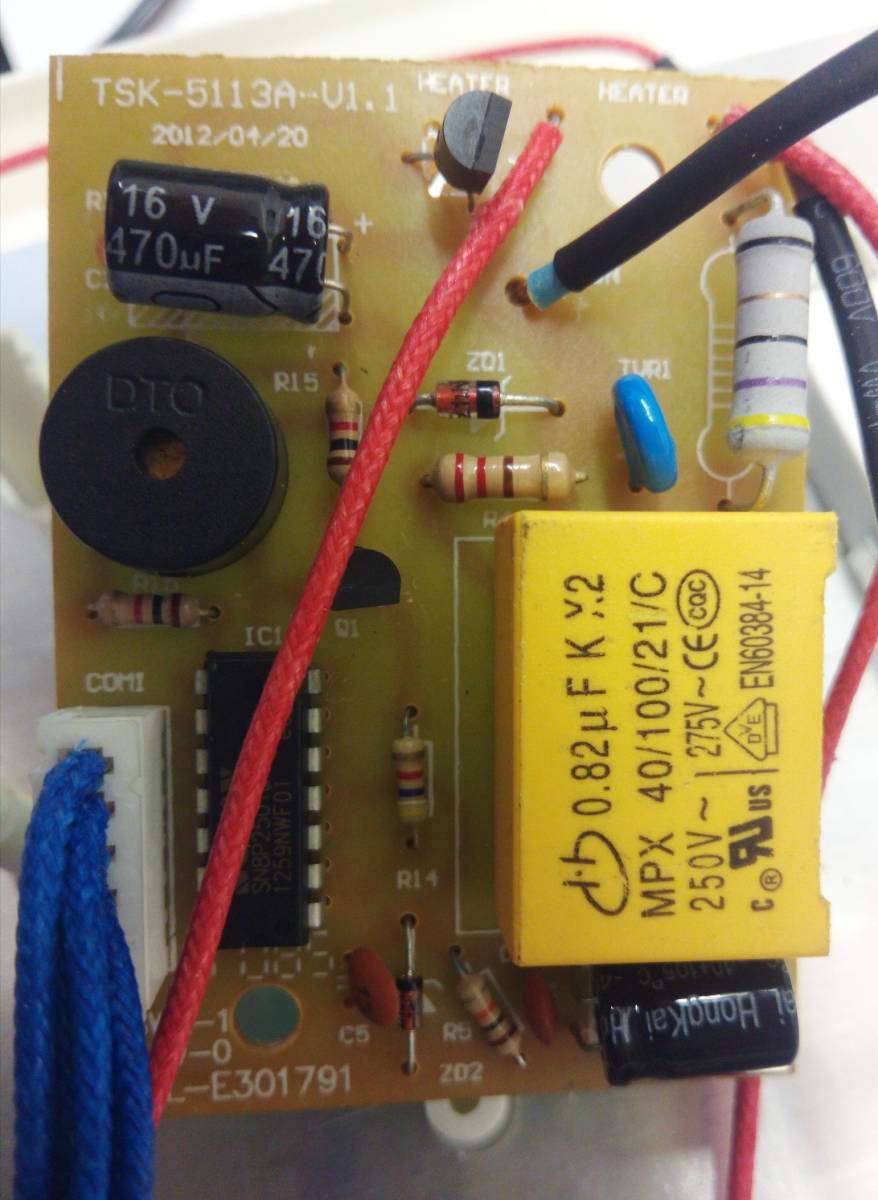

Jinak (žlutý) kondenzátor není kvůli odrušení, ale v obvodu funguje jako kondenzátorový zdroj!
Samozřejmě měřím, až po tom co jsem zkratoval raději všechny kondenzátory na desce.
Po zapnutí tlačítkem to jen problikne a hned se vypne, měl by zůstat zapnutý a nahřívat.
Děkuji za rady

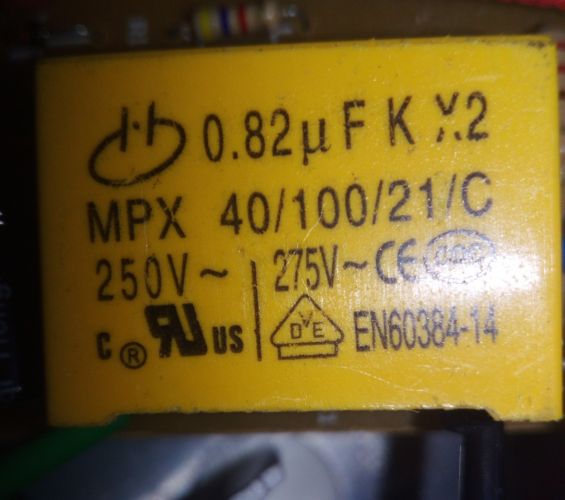

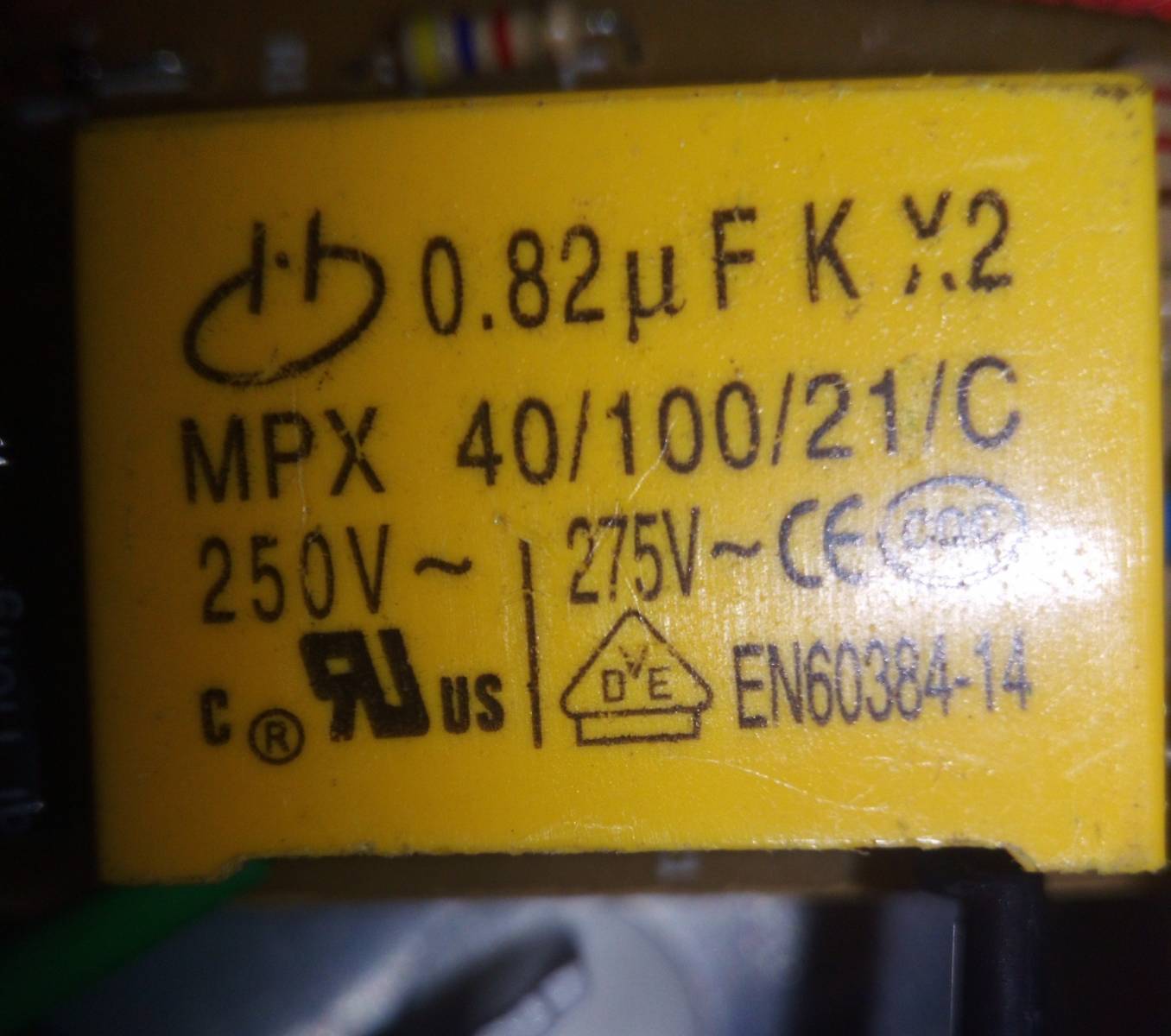

Je zluty kondik v ceste sitoveho napajeni? Zkus kondik odpojit a zmerit. Pokud nema +-820nF, tak bude problem v nem. Bude mit mensi hodnotu a vznika na nem velky ubytek napeti. Sezere tedy pomalu cele sitove napeti a nezbude nic pro napajeni integrace. Promer zlutyho a napis. Tyto veci dost odchazi. Pokud je zapojen jako filtracni, tak nic z toho co pisu neplati.

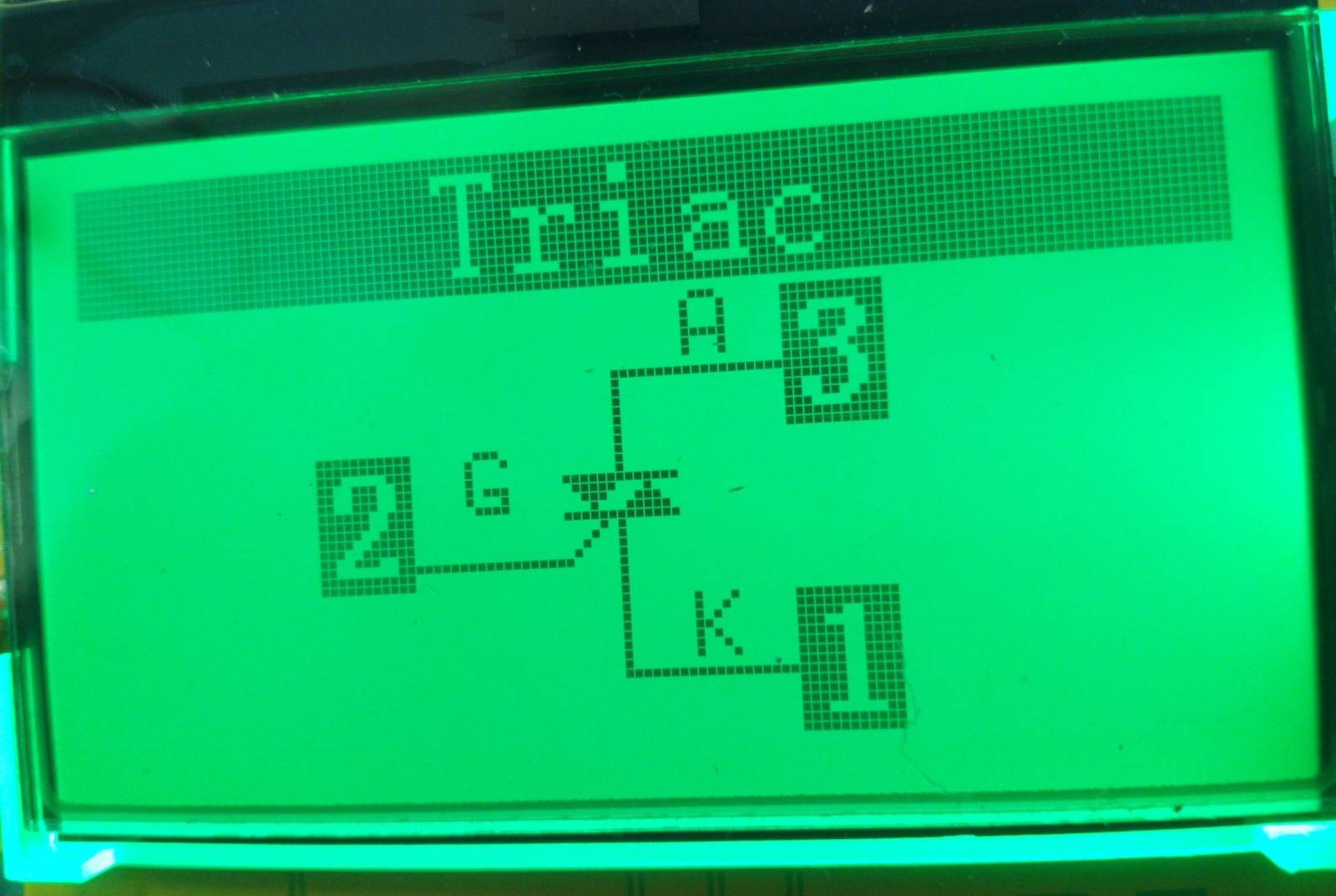

Jednoduše: IO spíná NJFet, který sepne Triac na výstupu. Pokud se oba ukážou na ESR testeru můžeme je považovat za funkční... (Jak je otestovat lze najít na pár kliknutí, jde o to složit pro ně jednoduchý obvod a ověřit spínání. Počítám s tím, že červené vodiče vedou k topnému členu či co vlastně je to jogurtování , není teď pro nás podstatné ověřovat funkčnost výstupu... Čili pokud přístroj vůbec nefunguje/problikne přikláním se se také ke snížené kapacitě žlutého kondenzátoru(jak již bylo v úvodu dotazu naměřeno), který funguje v obvodu jako zdroj.
Nejednodušší by bylo vyzkoušet jiný kondenzátor(původní změřit ještě jednou a mimo desku.
) nebo zapojit celou desku na náhradní zdroj. Dle Zenerovy diody zjistíte optimální napětí, datasheetu/katalogu IO nebo alespoň přibližné dle napětí kondenzátoru.jestli ma 100nF, tak vymenit. Vznika na nem moc velky ubytek napeti. Hlavne u noveho dodrzet stejne napeti a typ X2.
Kondenzatory ktere srazi sitove napeti (usetreni trafa) jsem hodnekrat menil. Je to celkem bezna zavada.
0x
Nakreslite si z plosaku reverznym inzinieringom schemu zapojenia. Podla tej sa snazte pochopit funkciu. Potom sa zamerajte na jednotlive casti :
- ma int obvod napajanie? nieco okolo 5 - 12 V by som cakal
- reaguje int obvod na zmenu teploty teplotnej sondy (dioda, termistor ...)?
- ak dostane triak napatie na G, zopne zataz?
Na vasom mieste, ked to nemam opravene do 30 minut, ide to do kosa, jedine ak ste dochodca a mate vela casu.
0x
Prikláňam sa k názoru mireest. Tieto kondenzátory zapojené v serii, v obvodoch napájania, veľmi často strácajú kapacitu. Je veľká pravdepodobnosť aj v tomto prípade, že po jeho výmene bude zariadenie plne funkčné. Radiť niečo ako kresliť schému, merať, atď niekomu, kto na úvod dá takú otázku akú dá, tak to už je s odpustením iná diagnóza.

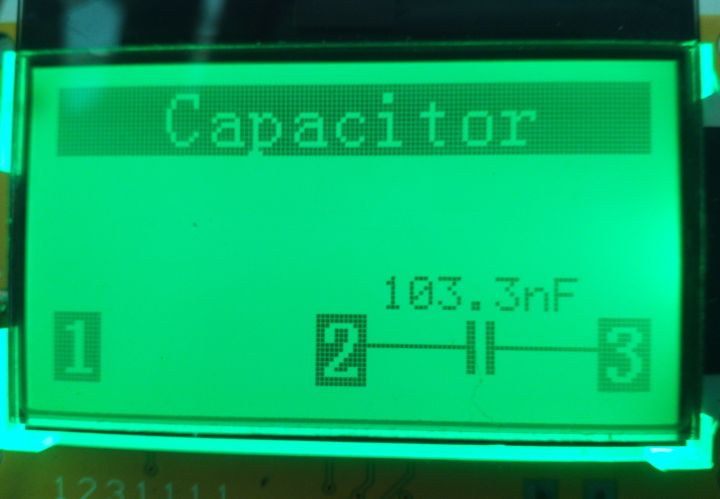

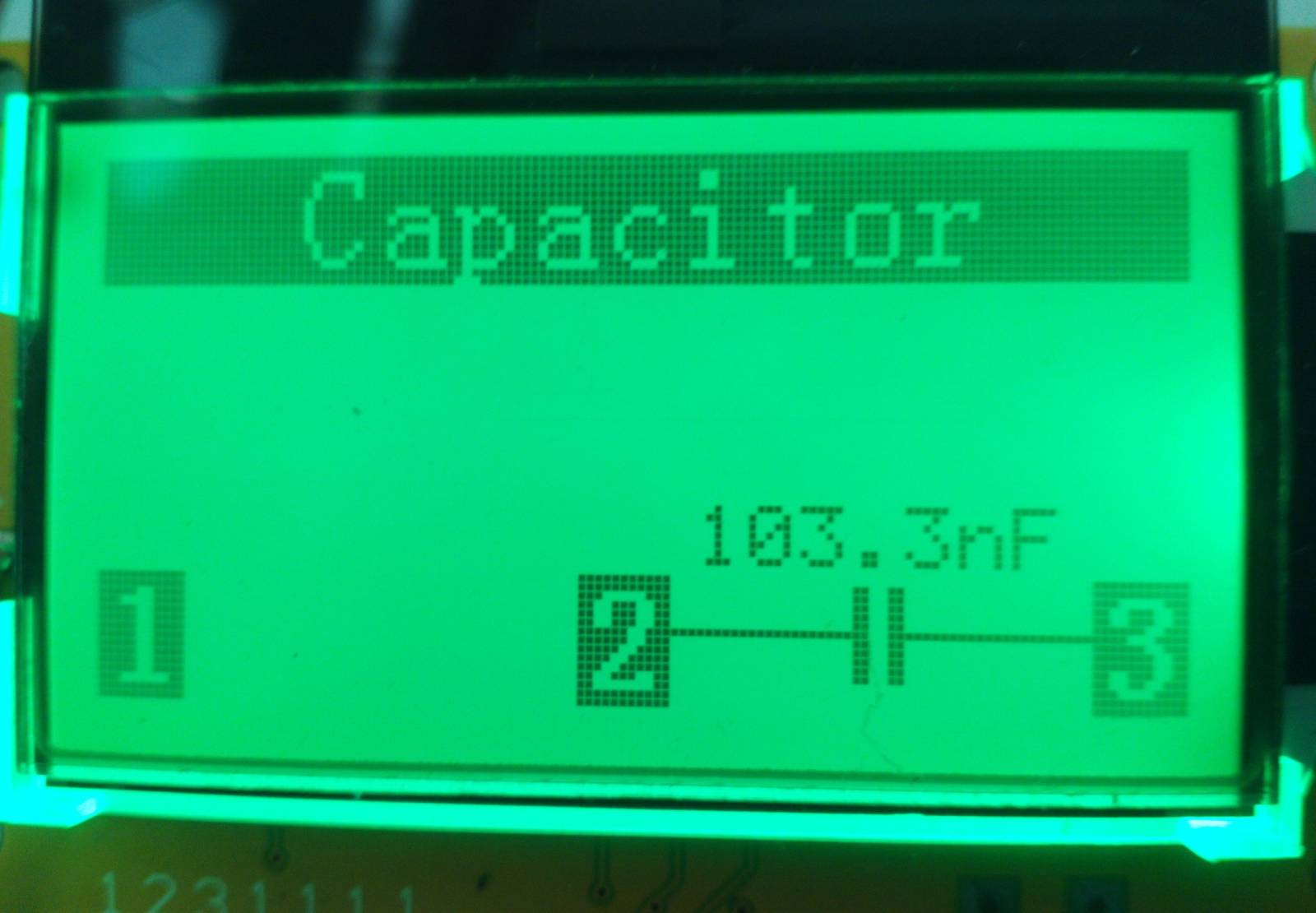

kondenzátor jsem z desky vypájel a změřil, měl pořád tak nízkou hodnotu.
Po výměně ejhle, opravdu to tím bylo a ono to funguje.
Chci vám tady moc poděkovat, že jste mi tak dobře poradili a já vidím, že se mám ještě mnoho učit
dobra zprava . Tento problem jsem uz hodnekrat resil na lednickach, prackach. Myslim ze i jednou na indukcnim sporaku. Proste klasicky problem. Hlavne at to dal slouzi.
