Dobrý den,
mám dotaz, na chalupě budu po něčem předělávat elektřinu. Budu začínat světlama. Zeptám se, bude lepší, když od rozvaděče natáhnu kabel, udělám někde v chodbě velkou krabici (hlavní okruh) a z ní potom tahat do místností přívody do krabic, které budou nad vypínačem do které bude přívod z hlavního okruhu + kabel ke světlu (ve vypínači jeden kabel), nebo tahat do vypínače dva kabely (přívod z h hlavního okruhu a ze světla) a všechno to propojit za vypínačem?
Díky
2x
Nevim kolik mate mistnosti, ale natahnul bych minimalne dva samostatne okruhy. Od rozvadece bych to nasmyckoval pres odbocne krabice nad vypinacema v mistnostech. Jde to tahat i do vypinace, privod a kabel do svetla, ale zalezi na tom, jestli tam date hlubsi krabici na vypinac. Neresil bych zadnou velkou krabici na chodbe a pod...Mozna nejlepsi bude zavolat nekoho, kdo tomu rozumi a zvladne to i zapojit a zaridit revizi elektroinstalace.
Díky, to mě nenapadlo přivádět si přívod z krabice do krabice. A když se to tahá pod vypínač, tak jsou do vypínače dva kabely? Tedy přívod a odvod do světla? V tom případě by nebyla krabice nad vypínačem a nebude možnost smyčkování přívodu do jiné místnosti. Je to tak?
Vezmu to takto:
přívod na 1.světelný okruh do místnosti. Dát ho do krabice nad vypínačem. Z krabice kabel do světla a dolů do vypínače. Další kabel jako přívod odvézt z krabice do další místnosti do krabice nad vypínačem.
Vlezou do krabice 4 kabely s wagovkama? Krabice mám 68 mm hluboké.
Bude to tak technicky správně?
V krabici (hlbokej) sa vam stretnu 3 kable : privod, trvalo pod napatim (bud z predoslej krabice alebo od rozvadzaca), dalej vyvod do svetla (spinany spinacom) a vyvod do dalsej krabice (nespinany). Miniete viac kabla, ale ziadne krabice pod stropom nebudu.Teoreticky vam staci 2 x trojita svorka, pre N a PE, prichodziu a odchodziu fazu date pod skrutky alebo zasuniete do vypinaca a spinana faza pre svettlo pojde zo spinaneho kontaktu vo vypinaci.
Pokial to podla toho popisu nechapete, berte to ako signal povolat elektrikara.
Kdyz to tahate jen do vypinace, tak tam mate tri kabely. Privod, odvod do dalsi mistnosti a kabel k svitidlu. Do krabice KU 68 zapojite i ctyri kabely do wagosvorek...
4 kabel - krabice nad vypínačem:
1 kabel - přívod pod stálým napětím
2 kabel - do světla
3 kabel - do vypínače
4 kabel - do další krabice v další místnosti
Nebo 3 kabely - propojení za vypínačem:
1 kabel - přívod pod stálým napětím
2 kabel - do světla
3 kabel - do další krabice ve vedlejší místnosti.
Zvolit druhou variantu? Je to v rámci norem OK?
0x
Trendem je co nejméně zbytečných krabic. Takže buď napojovat pod vypínači nebo táhnout pro každou místnost samostatný kabel, tak to mám já. Pokud je rozvaděč zhruba uprostřed objektu, tak je to i nejjednodušší.
4 kabely - krabice nad vypínačem:
1 kabel - přívod pod stálým napětím
2 kabel - do světla
3 kabel - do vypínače
4 kabel - do další krabice v další místnosti
Nebo 3 kabely - propojení za vypínačem:
1 kabel - přívod pod stálým napětím
2 kabel - do světla
3 kabel - do další krabice ve vedlejší místnosti.
Zvolit druhou variantu? Je to v rámci norem OK?

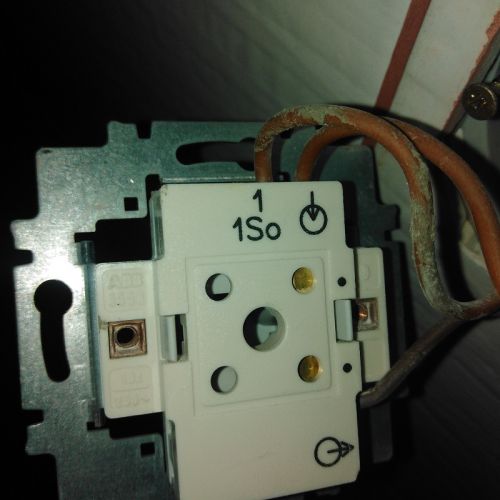

Je zajímavý, že budu mít v každým vypínači tři kabely. Teď jsem doma rozdělal dva vypínače a je tam jen jeden kabel a v jednom jsou připojené tři vodiče, ve druhém dva. Čili přerušená fáze. Nikde nemám krabice. Tak nevím jak to tu je udělané. Protože ten co má tři vodiče, světlo další ovládání nemá.
Krabice určitě máte, jen už je pod vrstvami maleb asi nevidíte. Ten co má 3 vodiče je možná "lustrák" - ovládání dvou žárovek zvlášť v jednom svítidle. Ale bez měření není vědění. Podle toho, jak to líčíte, o tom nemáte ani páru, vážně to chcete dělat sám?
Krabice tu nikde nejsou, jsou tady sádrokartony jednou vymalované. Na chodbě je jedna krabice, kde jsou velké 8 vodičové vagovky, nějaké troj a nějaké dvoj vodičové. Teď jsem kuchnul další vypínače, wc, pokoje, koupelna, chodba, komora. Všechny jsou připojené třemi vodiči. Není to nachystané třeba kvůli doutnavce? Lustráky to nebudou.
Udelam to takto. Každá místnost bude mít sólo kabel do rozvaděče. Zapojení pod vypínačem. Jeden kabel bude stále pod napětím, druhý za vypínačem do světla. Nulu i zem propojím wagovkama, fázi přes vypínač. Vše kabelem 3 X 1,5. Zásuvky udělám na každou místnost okruh 4 zásuvek. Vše kabelem 3 X 2,5. Světla chodeb nechám na jednom okruhu. Pračka bude sólo, lednička taky, k varné desce natahnu 5 X 2,5, i když jedna fáze nebude potřeba. Půdu udělám sólo. Zatím netuším, jak udělat schodišťák. Ale na netu to najdu.
Zásuvky udělám na každou místnost okruh 4 zásuvek. Vše kabelem 3 X 2,5
do místnosti dávám více než 4 zásuvky, nikdy nevíte, jak budete chtít pozměnit nábytek a pak bude některá za nábytkem, ať jsou náhradní. Co se týká obýváku, tak tam, kde je televize, dávám aspoň 4 zásuvky vodorovně-rámeček, někdy dávám svislý rámeček, pokud to dyzajnově vyhovuje.
