Sháním THT diodu s co nejmenším úbytkem napětí. Budu to mít pro 3 až 4V, nárazově max 500mA (jinak kolem 120mA). Doporučíte? Ideálně z CZ obchodů? Hrozně moc děkuji za výpomoc. Moc se v těch parametrech diod nevyznám
2x
Dost by pomohlo nerobit tajnosti s celym zariadenim, mozno sa to cele da obvodovo riesit uplne inak.

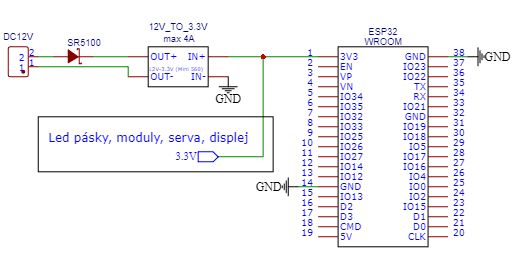

Posílám namalované schéma. Externím napájením napájím jak samotné zařízení ESP32, ale i ostatní moduly, ledky, motorky. Je tam vyšší odběr, které ESP32 nezvládne (LDO má max 500mA), tak že to řešeím externím napájením a napájím i samotné ESP32.
Jenže pokud zapojím USB, aktivuje se LDO a jeho 3.3V napájení může napájet moduly atd. a tím by shořelo. Napadlo mně dát z externího napájení směrem do ESP32 diodu. Asi tuhle tme.eu/... Ale bojím se, zda-li nebude úbytek napětí na diodě tak velký, že by napájení kleslo o pod 3V a zařízení ESP32 by nefungovalo. Vyžaduje minimálně 3V.
Ok, je to jasnejsie. Cize mate externy zdroj 12V a menic z 12V na 3.3V pre ESP32. Na vasom mieste separujem napajanie riadacej elektroniky (ESP32) od napajania ovladanych veci (LEDpasik, motory ...). Vykonove veci budu mat vlastny stabilizator, ak vobec nejaky potrebuju. Bude to mat spolocnu zem a vystupy z ESP32 to budu riadit (pripadne cez prevodnik logickych urovni). Vyhoda je aj vacsia odolnost voci ruseniu a vzajomnemu ovplyvnovaniu sa.
0x
Germaniové diody mají menší úbytek.
Co to bude? Proč nevyhovuje normální dioda?
doplněno 25.07.21 21:47:
Pokud dioda plní ochranou funkci, tak ji nezapojuj seriově do vstupu.
Co jí zapojit na plus a mínus napájení tak, aby při přepólování napájení šel proud přes diodu do zkratu a tím se nedostal do zařízení?
Používám modul pro napájení, který mně vyhovuje a nabízí 3.15V až 3.28V a zařízení funguje minimálně od 3V, tak že případný větší úbytek na diodě hraničí s funkčností zařízení na minimálních 3V. Kdyby byl úbytek 0.1V až 0.12V, bylo to ideální, ale takovou asi neseženu, co?
Sháním diodu usměrňující. Co třeba tato? tme.eu/...
Moc se v tom nevyznám. Úbytek potřebuji maximálně 120mV při skoku 500mA, jinak okolo 120mA. Napětí 3.3V
