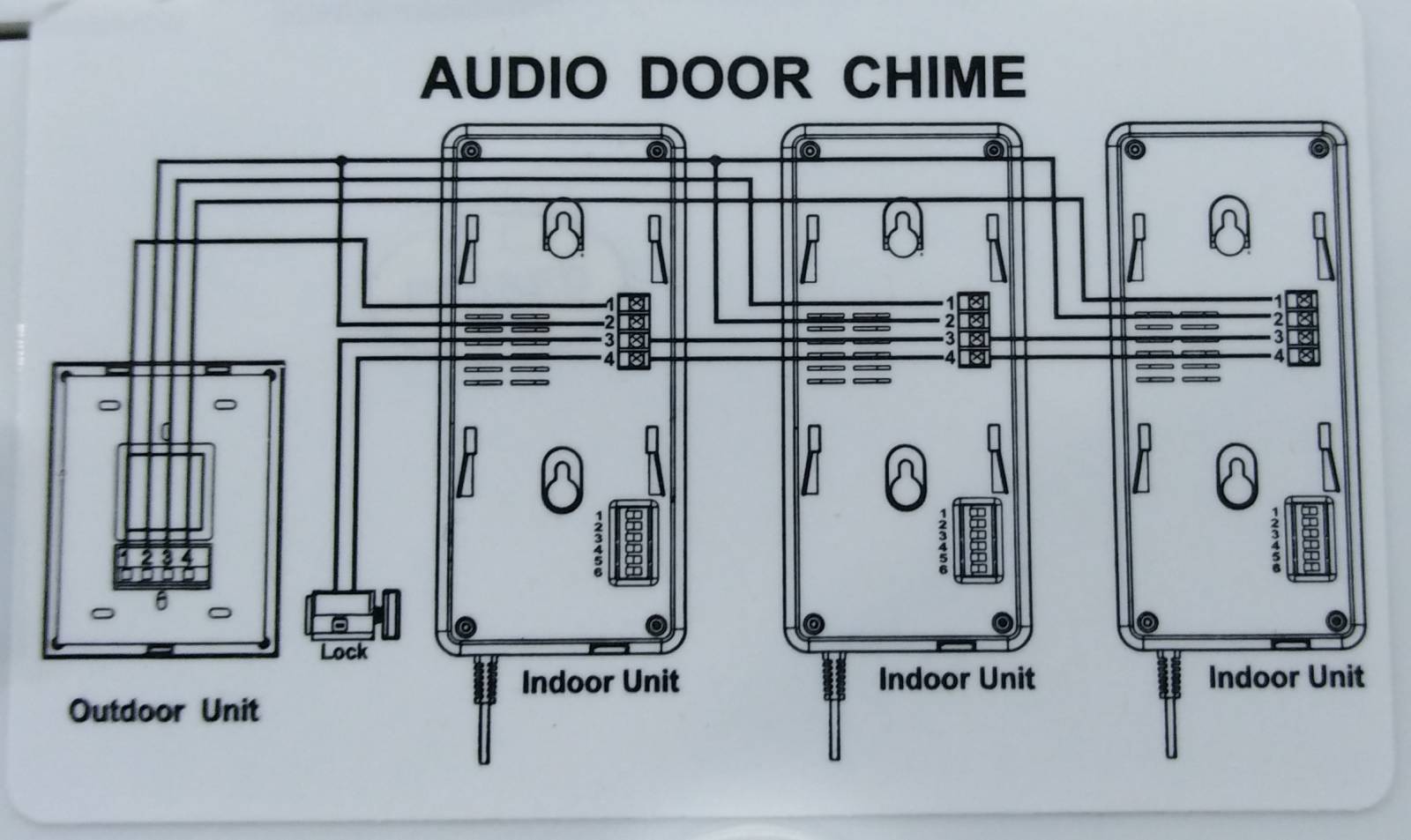

Dobrý den, poradíte jak zapojit el. zámek dveří, když na schematu od telefonů/panelu tlačítek zvonku z něho vedou pouze dva dráty a fyzicky má tři (šedý, hnědý a černý)? Schema od telefonů/panelu tlačítek zvonku nemá ani označení + - , pouze zapojení. Nevím tedy které dva dráty oze tří zapojit do telefonu (pozice 3 a 4).Děkuji
0x
Asi to nepůjde.
Ten zámek na dva dráty k telefonům je nejčastěji elektromagnet s pružinou.
To co máš na tři dráty je servo, které na dvou drátech zamče a dalším odemče. Zůstane v tomto stavu i bez elektřiny.
Má to nějaké řešení? Výměna zámku atd., protože telefony jsou již nainstalovány včetně kabeláže.. Dole u dveří je ve zdi svorkovnice a v ní prázdné pozice 3 a 4 (od telefonů), čekalo se jen na dveře a zapojení dvou drátů...
Mělo by to být kompatibilní se zámky třeba BEFO.
Jazyk v zárubni drží jazyk kování dveří, který posune klika. Z druhé strany venkovní bývá koule a tak je potřeba zabzučet elektromagnetem, aby jazyk v zárubni pustil jazyk kliky, když se vchází dovnitř.
To tvé třídrátové je posuvné servo, kdy dáváš dva signály.
Do BEFO elektromagnetu jde od telefonu jeden signál (odblokace dveří po dobu působení proudu).
O jaký objek se jedná? Jak budou dveře využívané? Jak mají být obsluhované?

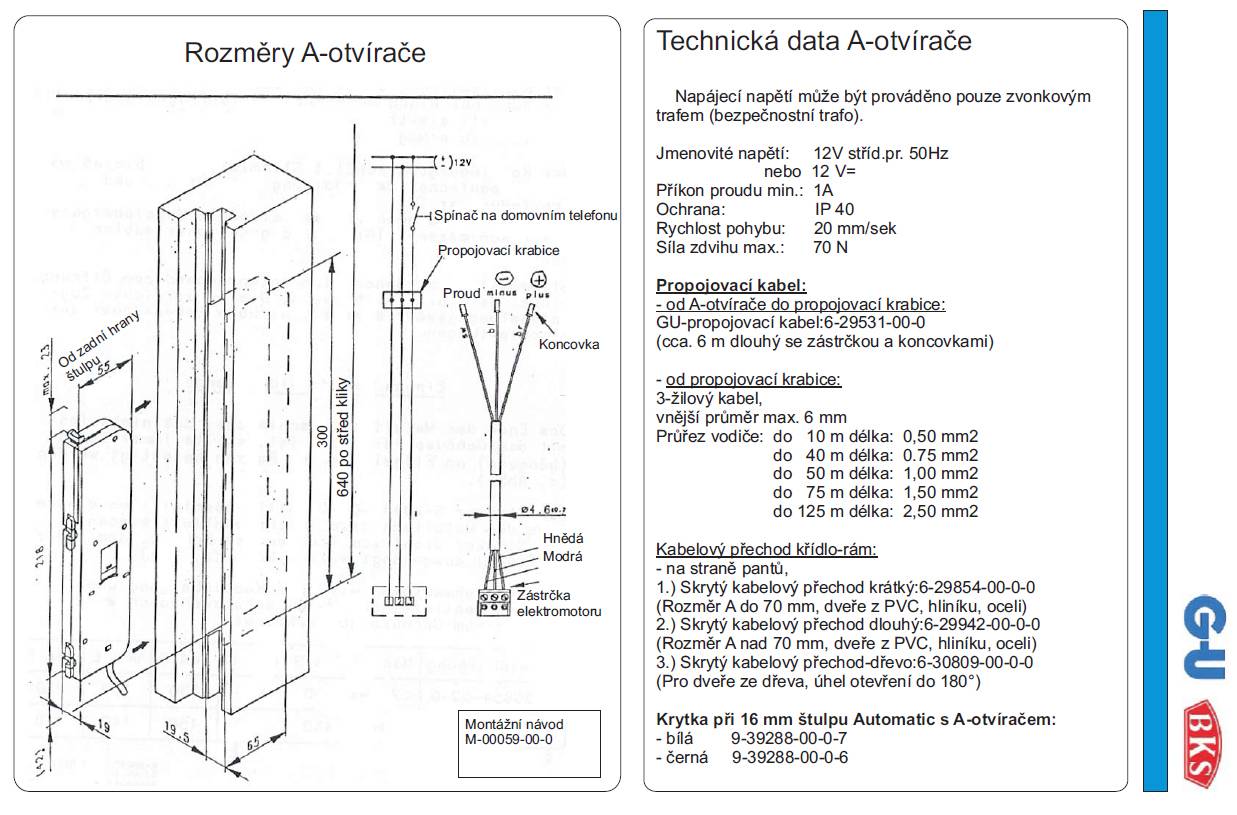

Volal jsem firmě, která instalovala dveře a pán mi tvrdí, že to jde normálně zapojit i na dva dráty, že je to buď A-opener (2dr.) nebo A-opener servo (3dr.), že má prý dvě možnosti ten zámek.. Tak teď nevím, ale zítra asi obvolám elektrikáře aby na to koukli a řekli mi na čem vlastně jsem... Jinak ty dveře jsou s koulí, je to činžovní dům, jen se měnily dveře, intercomy tu jsou již nainstalované a fungovalo to, ty tři dráty mě zmátly, myslel jsem že to jen napojím a je hotovo.. Díky moc
0x
Dyť to máš na svém obrázku namalované. Káblík od zámku natáhneš až do tabla u dveří, tam najdeš trvalé napětí a tlačítka bytů už máš nyní připravené. Funguje to tak, že tlačítkem z domofonu dáš zámku jen impuls, ten už sám zatáhne jazýček a po chvíli ho znova vysune, proto potřebuje stálé napájení.
To je ten problém, žádné trvalé napětí tam nenajdu.. Na svorky 3 a 4 jde napětí 20V (DC) až po stisknutí tlačítka pro otevření dveří na telefonu..
Z toho horního schema není jasné, jak se to napájené. Kdyby se tam napájení dokreslilo, vyplynulo by, kam zámek připojit.
Na telefonech 1 a 2 jsou jen audio, telefon je připojen do sítě 220V, na 3 a 4 není nic, po stisknutí a držení tlačítka jde na 3 +20V a na 4 -20V...
Napájení je pořád popsané nejasně. K síti je připojený jeden telefon nebo každý má svůj napáječ?

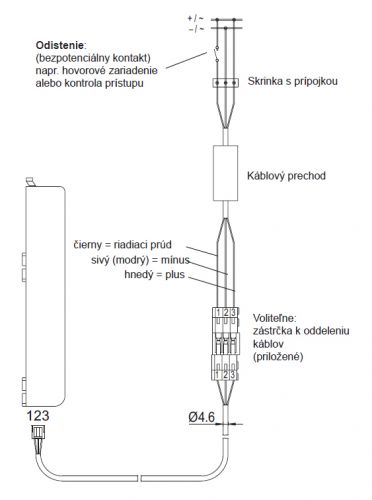

V každém případě je ale jasné, že je koupené něco, co k sobě nepatří. Servo potřebuje trvalé napájení, které u dveří není. Aby to fungovalo, musel by se ke dveřím nainstalovat napáječ připojený k servu a zároveň + pólem k vodiči č.2. Jeden z paralelních (3 nebo 4) by se musel v telefonech zapojit tak, aby se při stisknutí odemykacího tlačítka spojil s vodičem č.2.
Jako nouzovku bych vyzkoušel na servu spojit ovládací s + a připojit ho na současné dva dráty 3 a 4. Motorek by se točil jen při držení odemykacích tlačítek na telefonech. Je potřeba zjistit, jestli je v něm pružina, která při ztrátě napájení vrátí západku do zamčeného stavu, aby se nemohlo stát, že zámek zůstane otevřený.
0x
0x
ze zámku vedou tedy 3 dráty a jdou do Tabla? a v tablu musí být také někde + tak si ho přitáhněte a proti jedné ze dvou svorekod ovládání ho najdete a ta svorka bude -, druhé + pak přijde po stisku tlačítka..ale musíte měřit, jestli nemáte měřák, jděte od toho..
V tablu je + a - bez napětí... Po stisknutí (po dobu držení) tlačítka otevírání zámku na telefonu jde do tabla 20V DC (na svorce 3 je +20V a na svorce 4 je -20V)... Čili změřené to mám, ale nevím jak napojit ten zámek, jestli hnědý + a černý + spolu připojit na svorku 3 a šedý - připojit na svorku 4.. Nechci to nějak zmrvit..
0x
a zámek jeproměřen Ohmetrem? jestli je tam jedna cívka nebo dvě? nebo dokonce servo? Víte vůbec co v tom zámku je?
Sakra v tablu jsoiu talčítka a jdou na zvonky domů tak tam snad bude přitaženo + a - a zvláště jestli je prosvětlovací tablo..
0x
mám jednoduché doporučení, ať to zapojí dodavatel dveří, ten si měl zjistit co tam máte a co tam má dodat..
Tak o tom velmi velmi pochybuji. Dodavatel dodal standardní dveře, přesně takové, jaké si zákazník objednal. V ceně dodávky bude jen osazení, možná max i zednické zapravení. Pokud by zákazník požadoval zapojení, výrobce ty to stejně vyřešil externím elektrikářem, toho si teď může majitel domu zavolat sám, bez prostředníka-dodavatele. Ale stejně bude chtít technickou dokumentaci od dveřního zámku.
0x
Ještě jsem neviděl domofon, který by běžel na volnou energii, tvůj asi taky nebude. Tak ještě jednou; někde v rozvaděči budeš mít trafo, odtamtud povede malé napětí přímo do tabla u dveří. Proti jednomu z pólů napájení bude fungovat tlačítko bytových telefonů. Ještě si ohlídej správnou velikost a druh napájecího napětí, případně použij usměrňovač. Pokud to nejsi schopný rozpoznat a správně zapojit, někoho si na to zavolej.
